Max. F low ( L/min ) |
115 |
Rated flow ( L/min ) |
50 |
|
Max. H ead(m) |
25 |
Rated head (m) |
20 |
|
Inlet diameter (mm) |
25 |
Outlet diameter (mm) |
25 |
|
Input power (W) |
880 |
Output Power (W) |
600 |
Предмет номер.:

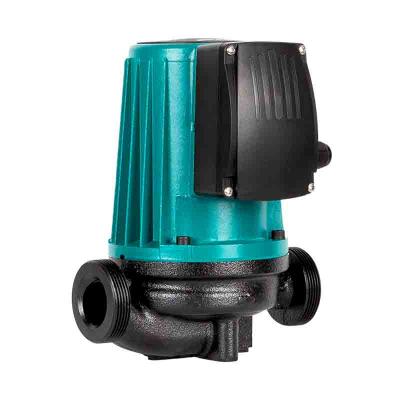

AHB-6001. Для водоснабжения под низким давлением;
2. Система циркуляции воздуха в доме (HVAC);
3. Промышленная система циркуляции воды, система циркуляции охлаждающей воды;
1. Внутренняя поверхность корпуса насоса покрыта специальным покрытием, которое предотвращает образование ржавчины;
2. Конструкция с большим потоком и компактными размерами;
3. Экологичность, привлекательный внешний вид, удобство установки и надежная работа.
В рабочие условия
1. Источник питания: однофазный переменный ток 220 В, 50 Гц;
2. Максимальное давление в системе: 0,5 МПа;
3. Класс изоляции: F;
4. Уровень защиты: IP44;
5. Температура окружающей среды во время работы: 0℃～40℃;
6. Температура транспортируемой жидкости: 0℃～90℃;
7. Жидкость для подачи: чистая вода.
элементы для тестирования производственного процесса продукции
1. Обнаружение сопротивления заземления насоса.
2. Определение сопротивления изоляции насоса
3. Обнаружение тока утечки при выдерживаемом напряжении насоса.
4. Обнаружение тока утечки насоса
5. Низковольтная пусковая проверка всего насоса.
6. Обнаружение мощности насоса без нагрузки
7. Обнаружение тока холостого хода насоса
Типовые испытания насоса в лаборатории
1. Гидравлическое испытание насоса в целом.
2. Обнаружение шума и вибрации насоса.
3. Испытание насоса на долговечность
4. Испытания насоса на работоспособность при высоких и низких температурах.
Монтажный чертеж
H-----Head
P1----Input power
EM----Efficiency
Q-----Flow
