Модель |

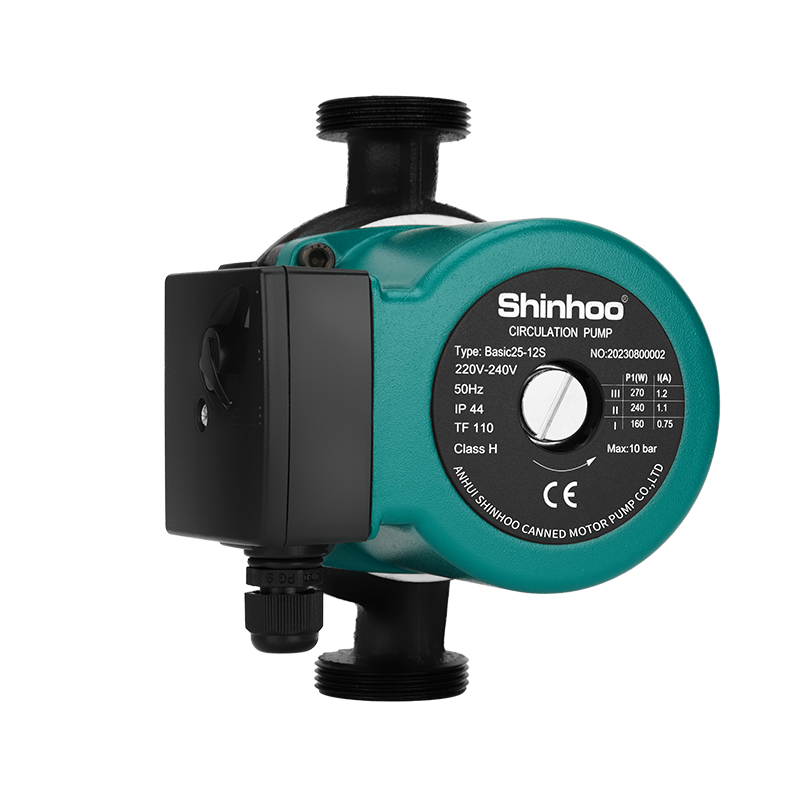

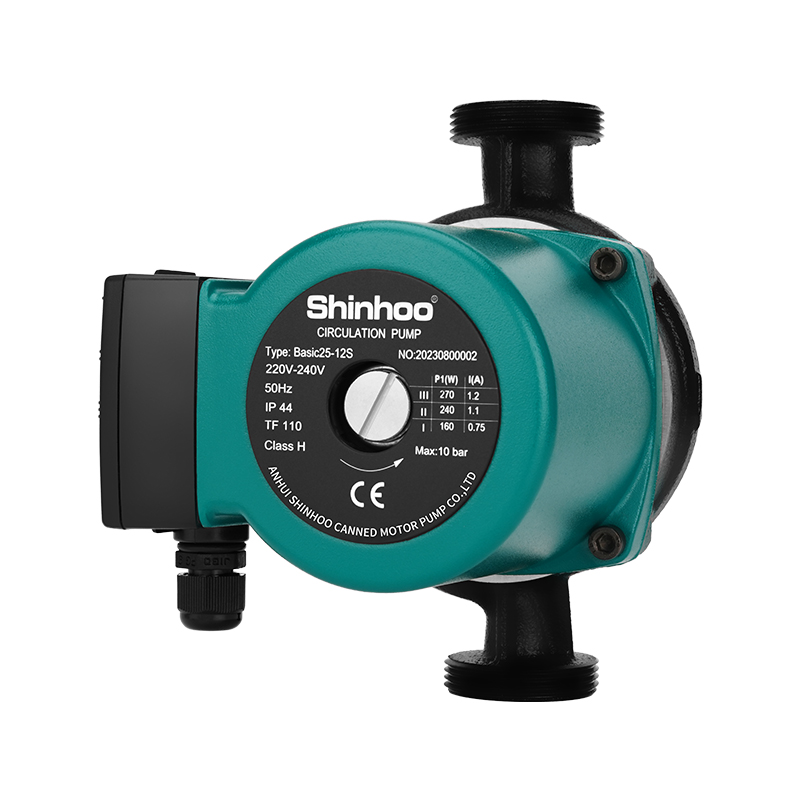

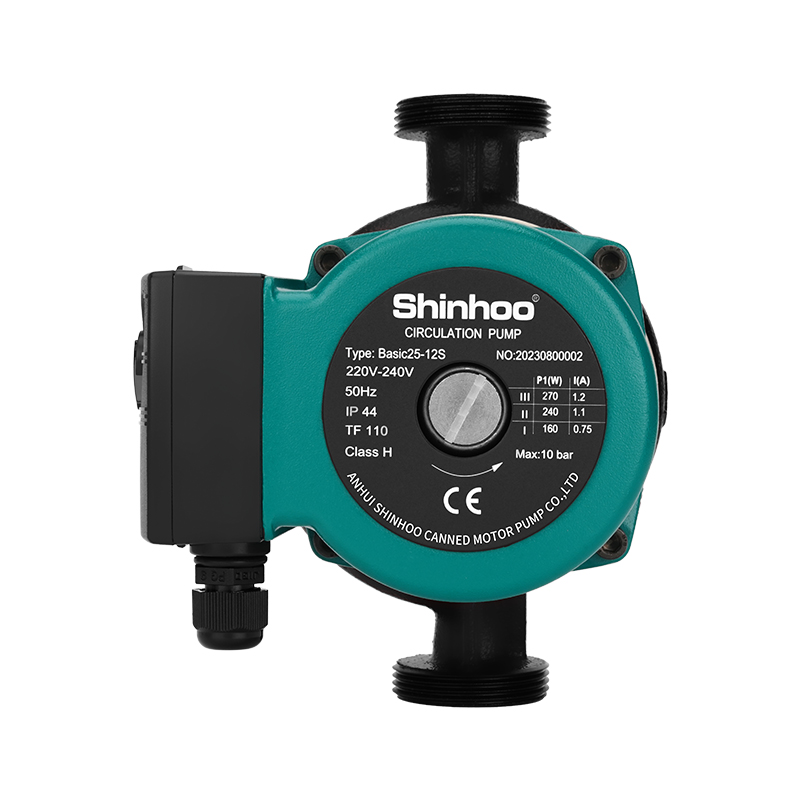

Базовый 25-12S , Базовый 25-12S B, Базовый 25-12S Q |
Корпус насоса |
чугун, медный корпус(B) , бронза(Q) |
Перекачиваемая жидкость |
Вода |
Класс изоляции |
ЧАС |
Степень защиты |
IP44 |
Диапазон температур жидкости |
2-110℃(смесь гликоля и воды до 50%) |
Максимальное давление в системе |
1,0 МПа |
Сертификаты |
CE, GS, UL, VD, EMC, RoHS, REACH и т. д. |
Предмет номер.:
Basic 25-12S1. Циркуляция жидкости в системах охлаждения и кондиционирования.
2. Базовые циркуляционные насосы для циркуляции холодной и горячей воды в системах отопления и кондиционирования.
3. Насос использует три частоты вращения, что позволяет подобрать оптимальную производительность для конкретной гидросистемы.
4. Насосы также можно использовать в однотрубной или двухтрубной системе отопления, а также в городских квартирах, пригородных виллах, системах охлаждения, кондиционирования воздуха, котлах, солнечных системах и т. д.
5. Системы отопления
6. Циркуляция ГВС.
Базовые циркуляционные насосы , спроектированные и изготовленные нашими специалистами, обладают следующими характеристиками: низкий уровень шума, отсутствие протечек, экологическая безопасность в работе, художественный внешний вид, простота монтажа и надежная работа.
Строительство
Базовые насосы относятся к типу насосов с герметичным ротором, т.е. насос и двигатель образуют единый блок без уплотнения вала. Для этого узла требуется всего два уплотнительных кольца, а подшипники смазываются перекачиваемой жидкостью.
Преимущества базовой конструкции насосов:
1. Одно- или трехскоростной двигатель.
2. Керамические радиальные подшипники.
3. Углеродистый упорный подшипник.
4. Защитный корпус ротора, внешняя крышка ротора и опорная пластина изготовлены из нержавеющей стали.
5. Чугунный корпус насоса.
6. Термовыключатель, встроенный в обмотку статора, для двигателей мощностью от 300 Вт.
Рабочие условия
1. Давление в системе: макс. 10 бар.
2. Температура жидкости: от +2 до +110 °С.
3. Пользователи могут выбрать модель из типового спектра в соответствии с требованиями к напору, расходу и частоте.
4. Электропитание: напряжение 230В, частота 50Гц, однофазный переменный ток. Модели, перечисленные в таблице, также могут быть изготовлены в соответствии с требованиями пользователя с напряжением 230 В/60 Гц или 115 В/60 Гц. Кривые и рабочие параметры в этой таблице представляют только продукты с питанием 230 В/50 Гц.
5. Максимальное давление в системе: 1,0 МПа.
6. Температура окружающей среды: 0 ℃ ～40 ℃, температура среды: 2 ℃ ～110 ℃. Во избежание образования конденсата в статоре убедитесь, что температура окружающей среды ниже температуры жидкости.
7. Среда: жидкая, чистая, неагрессивная и невзрывоопасная жидкость, не содержит твердых частиц, волокон или минерального масла. Насос нельзя использовать для подачи легковоспламеняющихся жидкостей, таких как дизельное топливо и бензин.
8. Подача жидкости высокой вязкости снижает производительность насоса, поэтому при выборе насоса необходимо учитывать вязкость среды. 6. Поддерживайте минимальное давление на входе насоса во избежание кавитационного шума и повреждения подшипников насоса.
Базовая серия имеет два типа трубных соединений : резьбовое и фланцевое . Модели мощностью свыше 300 Вт преимущественно имеют фланцевое соединение. Мы можем сделать индивидуальный дизайн в соответствии с вашими потребностями.
Корпус насоса обычно изготавливается из чугуна. Также доступен корпус насоса из бронзы и нержавеющей стали.
Насос с чугунным корпусом широко используется для подачи воды для отопления помещений. Насос с бронзовым корпусом широко используется в системе подогрева пола. Для подачи горячей воды мы рекомендуем использовать насос с корпусом из нержавеющей стали (N) или бронзовым корпусом (B).
Допустимые пределы температуры
1. В насосе задействованы три частоты вращения, что позволяет подобрать оптимальную производительность для конкретной гидросистемы.
2. Температура окружающей среды: от 0 до 40 °С.
3. Температура жидкости: от +2 до +110 °С.
4. Температура хранения: от -30 до +55 °С.
Звуковое давление
Звуковое давление зависит от потребляемой мощности:
≤ 50 дБ(А) для моделей с P1<1000 Вт
≤ 54 дБ(А) для моделей с P1>1000 Вт
Монтаж
Во время установки вал насоса должен быть параллелен земле. Перед запуском откройте вентиляционный винт в верхней части двигателя, чтобы воздух мог хорошо выйти из насоса, а затем снова затяните вентиляционный винт. Это поможет предотвратить работу насоса всухую.
