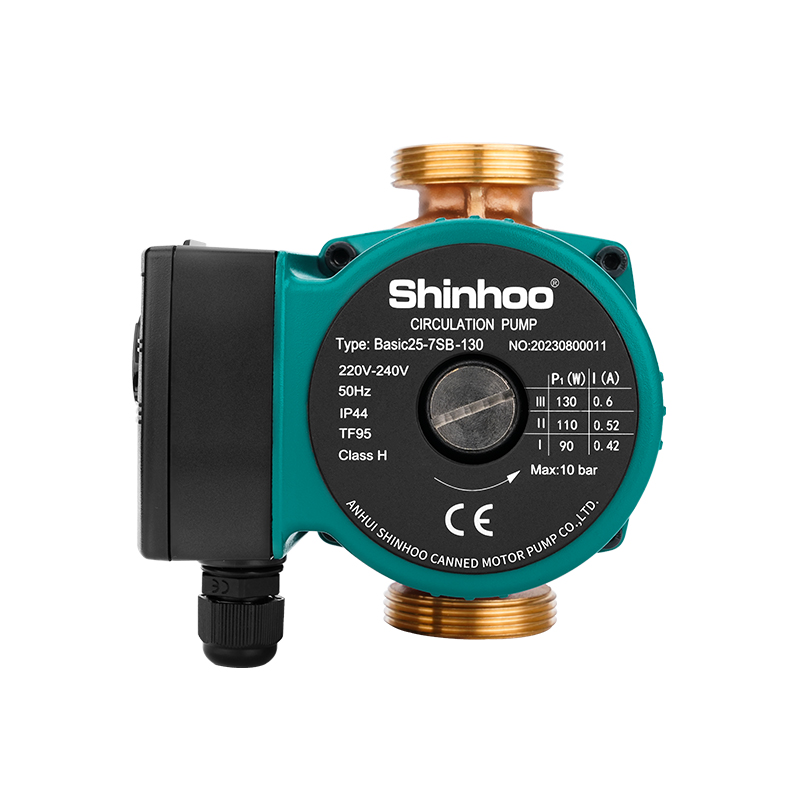

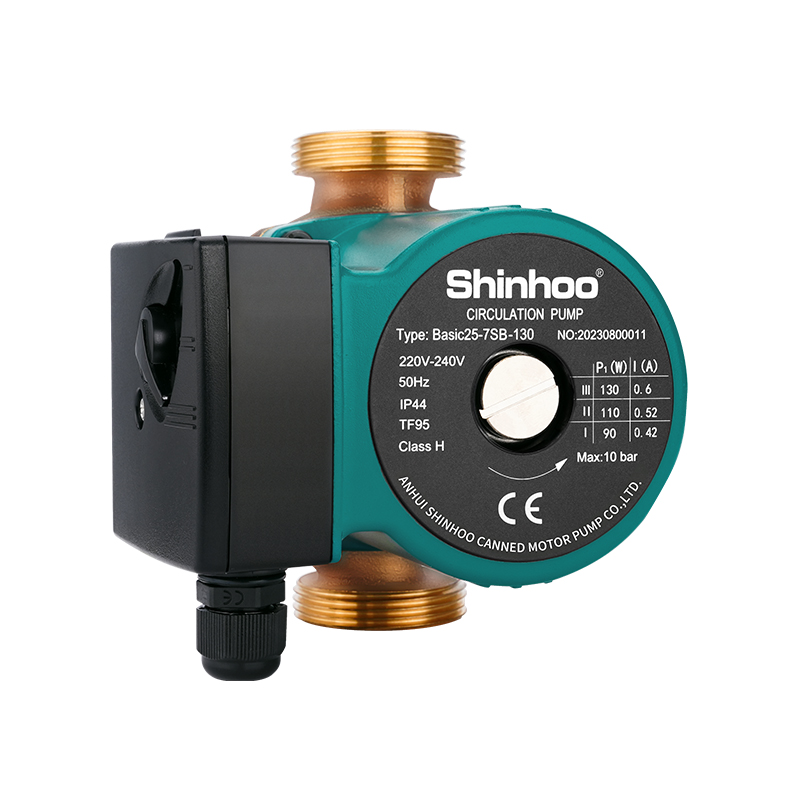

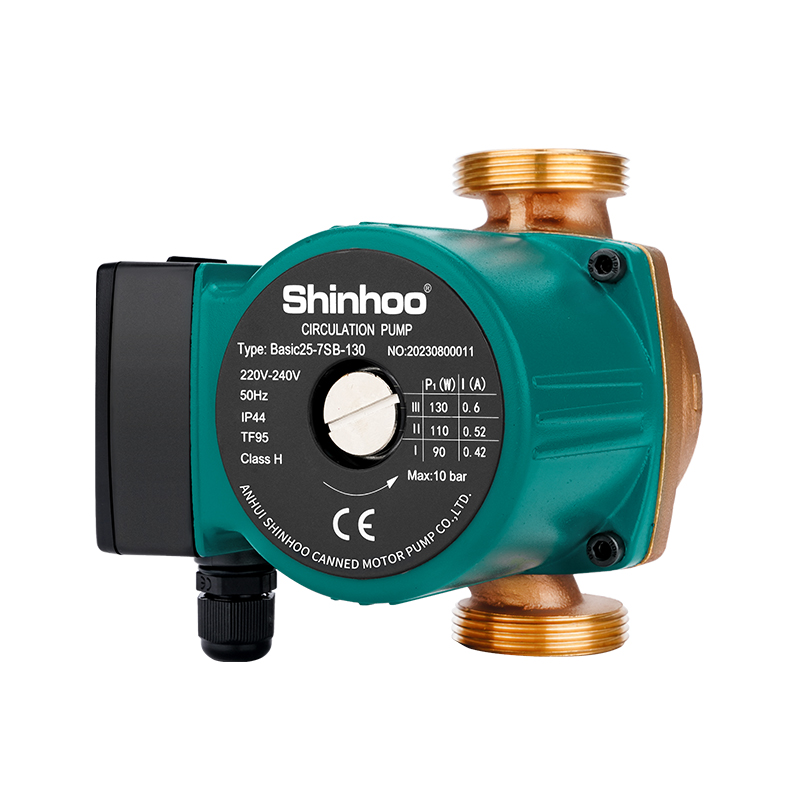

Модель | Базовый 25-7 сб |
Длина корпуса насоса | 130 мм |
Власть | 130/110/90 Вт |
Максимум поток | 4 м³/ч |
Максимум. голова | 7 м |
Текущий | 0 6/0 52/0 42а |
Напряжение/ частота | 115/230 В, 50/60 Гц |
Накачанная жидкость | Чистая вода |
Изоляционная класс | ЧАС |
Степень защиты | IP44 |
Диапазон температуры жидкости | 2-110● |
Максимальное давление системы | 1 0 МПа |
Корпус насоса | Медное тело (б) |
Предмет номер.:
Basic 25-7SB1. Коммерческая насосная система
2. Рециркуляция домашней горячей воды
3. Система бытового отопления
4. Системы отопления горячей воды всех видов
5. Промышленные системы циркуляции
6. Системы холодной воды и системы кондиционирования
Основные циркуляционные насосыРазработанные и произведенные нашими специалистами имеют эти функции: низкий уровень шума, отсутствие утечки, экологический сатити в эксплуатации, художественный вид, легкая установка и надежная работа
Строительство
Беременныйасиканасос из консервированного типа ротора, т.е эн Насос и двигатель образуют один блок без уплотнения вала Этот блок требует только двух герметизированных колец, а подшипники смазываются насочной жидкостью
Преимущества басикаКонструкция насосов:
1. Один или трехскоростной двигатель
2. Керамические радиальные подшипники
3. Углеродная тяга
4. Защитный ротор банка, внешняя крышка ротора и подшипник изготовлены из нержавеющей стали
5. Чугунный корпус насоса
6. Тепловой переключатель, интегрированный в катушку статора, для двигателей от 300 Вт
Условия труда
1. Системное давление: макс 10 бар
2. Температура жидкости: от +2 до +110 ° ð
3. Пользователи могут выбрать модель из спектра типа в соответствии с требованиями головы, потока и частоты
4. Питания: напряжение 230 В, частота 50 Гц, однофазная мощность переменного тока Модели, перечисленные в таблице, также могут быть изготовлены в соответствии с требованиями пользователя как 230 В/60 Гц или 115 В/60 Гц Параметры кривой и производительности в этой таблице представляют только продукты с источником питания 230 В/50 Гц
5. Максимальное давление системы: 1 0 МПа
6. Температура окружающей среды: 0 ● ï½40 ●, температура среды: 2 ● ï½110 ● Чтобы избежать конденсированной воды в статоре, убедитесь, что температура окружающей среды ниже температуры жидкости
7. Средняя: тонкая, чистая, некоррозийная и неэкспозиционная жидкость, не содержит твердых частиц, волокнов или минерального масла Насос не должен использоваться для доставки легковоспламеняющихся жидкостей, таких как дизель и бензин
8. Доставка жидкости с высокой вязкостью снизит производительность насоса, поэтому при выборе насоса необходимо учитывать вязкость среды
9 Поддерживайте минимальное давление на входе насоса, чтобы избежать кавитационного шума и повреждения подшипников насоса.
Базовыйу серии есть два вида трубных соединенийрезьба и фланце Модели с мощностью выше 300 Вт в основном имеют фланцевое соединение Мы можем сделать индивидуальный дизайн в соответствии с вашими потребностями
Корпус насоса обычно изготовлен из чугуна Также доступен корпус насоса бронзы и нержавеющей стали
Насос с чугунным корпусом широко используется для доставки воды для обогрева в помещении Насос с бронзовым корпусом в значительной степени используется в системе отопления пола Для доставки бытовой горячей воды мы рекомендуем использовать насос с корпусом из нержавеющей стали (N) или бронзовым корпусом (B)
Допустимые ограничения температуры
1. Насос включает в себя три частоты вращения, которые позволяют выбрать наилучшие характеристики для определенной гидравлической системы
2. Температура окружающей среды: от 0 до 40 ° ð ¡
3. Температура жидкости: от +2 до +110 ° ð ¡
4. Температура хранения: от -30 до +55 ° ð ¡¡
Звуковое давление
Звуковое давление зависит от потребляемой мощности:
≤ 50 дБ (а) для моделей с P1 <1000 Вт
≤ 54 дБ (а) для моделей с P1> 1000 Вт
Установка
Во время установки вал насоса должен быть параллельно земле Перед запуском, откройте вентиляционный винт на верхней части двигателя, чтобы воздух в насосе мог быть хорошо выпущен, а затем повторно заносите вентиляционный винт Это поможет предотвратить сухую бег насоса.
