Напряжение |
AC220 ～ 240 В |
|
Максимальный поток м³/ч ) |
3.1 |
|
Номинальный расход ( м³/ч ) |
2 |
|

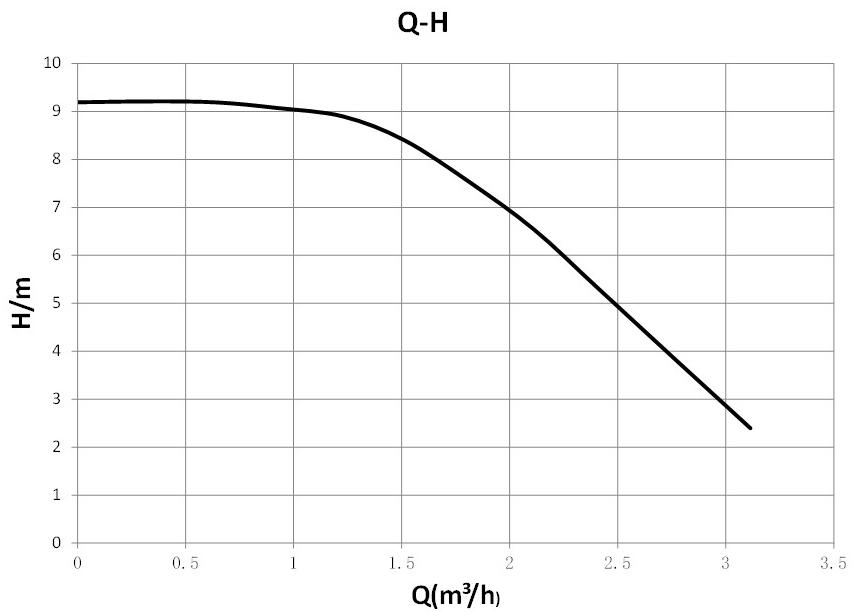

Максимальная голова м ) |
9 |
|
Оценка головы ( м ) |
6.0 |
|

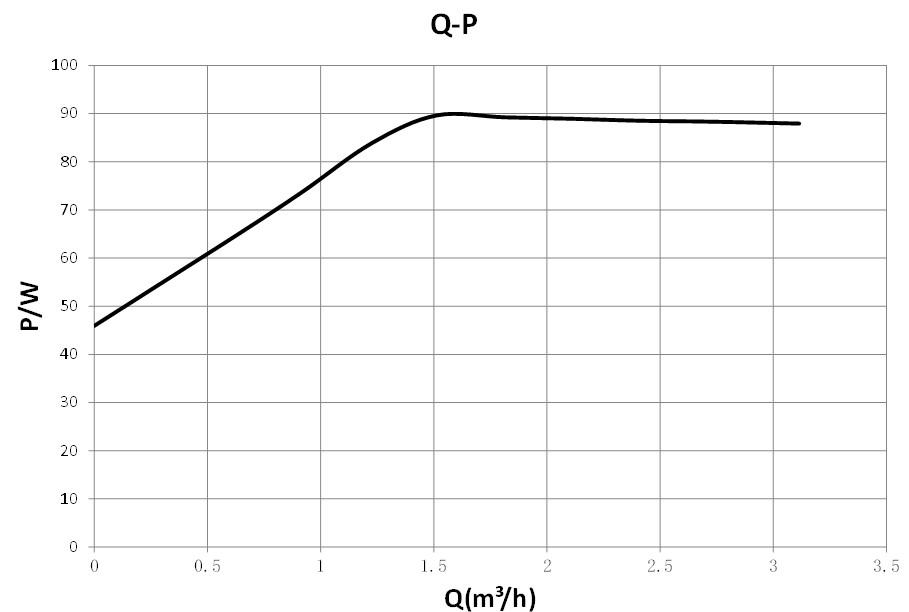

Максимальная мощность |
≤90 Вт |
|
Частота |
50/60 Гц |
|
EEI≤0.20-Часть3 |
|

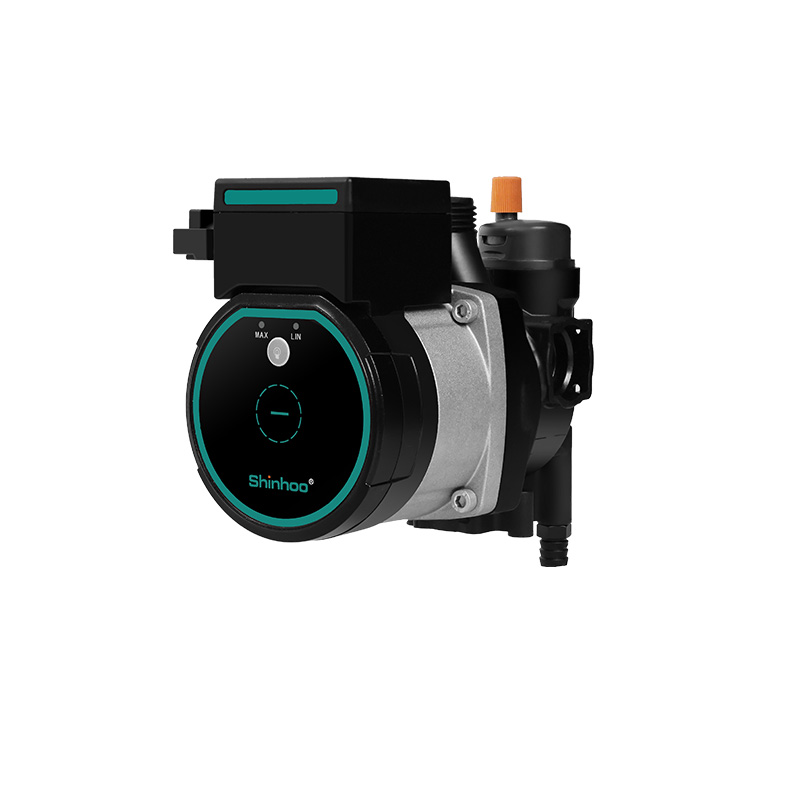

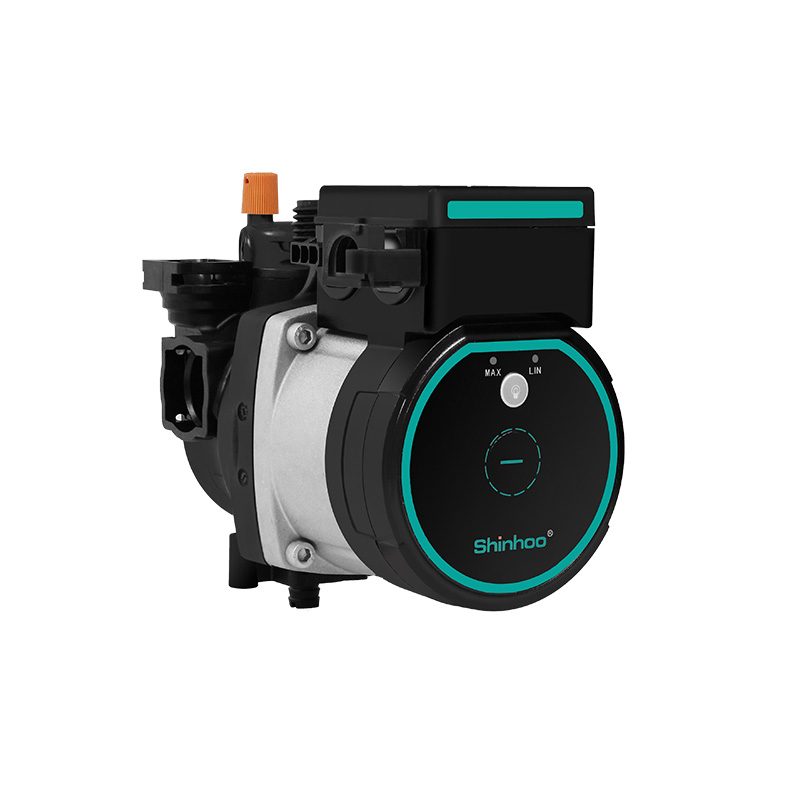

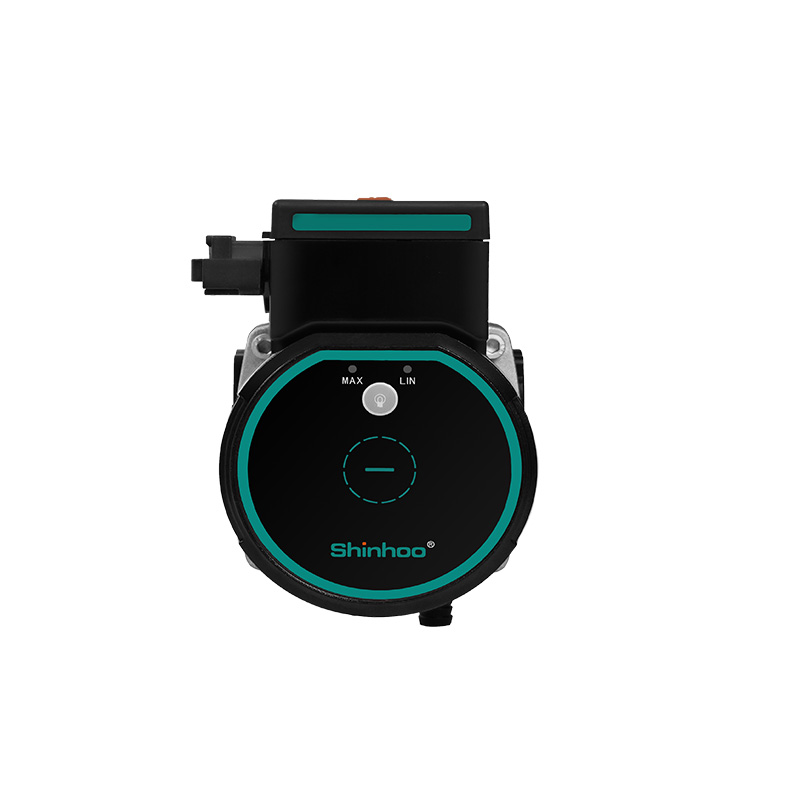

Предмет номер.:
BPA15-9 Z5821. Подходит для настенных газовых котлов.
2. Преобразование электрической энергии в гидравлическое давление.
3. Перелейте воду для нагрева.
4. Удалите воздух из системы горячего водоснабжения.
5. Подходит для настенных газовых котлов мощностью 18 кВт, 24 кВт, 28 кВт, 31 кВт и т. д.
• LIN-коммуникация
• 5, 6, 7, 8, 9+Автоматическая многоскоростная интеграция
• Полная обратная связь по расходу, напору, мощности и скорости.
• Максимальный напор до 9 м
• Максимальная мощность до 90 Вт
• Бесшумная работа, уровень шума всего 26 дБ(А)
• Высокая устойчивость к давлению 0,6 МПа
• Механическая защита от засорения
• Высокая эффективность и энергосбережение, EEI ≤ 0,20 – Часть 3
• Точность обратной связи по расходу ±0,2 м³/ч
|
Давление ： 0,6 МПа |
Температурный класс ： TF95 |
IP-класс ： IP44 |
|
импульсный ток ：＜ 3А |
Класс изоляции ： ЧАС |
Вес (без насоса) ： 1,45 кг ± 5% |
|
Текущий: 0.7А |
Вибрация ： ≤1,8 мм/с |
Вращение: по часовой стрелке, если смотреть со стороны входного отверстия рабочего колеса. |
|
Максимальная эффективность (%) > 33% |
Класс огнестойкости ： УЛЬ 94В-0 |
Шум ：＜ 32 дБ ( А ) |
|
Требования к низкому напряжению: Полная производительность сохраняется при ≥ 170 В |
Потребление энергии (в режиме ожидания) ： ≤1 Вт |
|
|
Тип двигателя: Синхронный двигатель с постоянными магнитами (PMSM) |
Эмалированная проволока: медь |
Материал магнита: NdFeB |
|
Сопротивление двигателя постоянного тока при низких температурах при 20°C ° C: 24.1 ± 5% Ω |
||
Требования к СМИ
|
Среда: вода или смесь воды и гликоля (≤ 50%). |
Средняя температура: 2℃–95℃ |
|
Значение pH среды ： 6,5-8,5 |
Средняя твердость ： 25°dH |
|
Содержание твердых примесей в среде: диаметр и длина твердых примесей ≤ 0,1 мм, объемное соотношение ≤ 0,1%. |
|

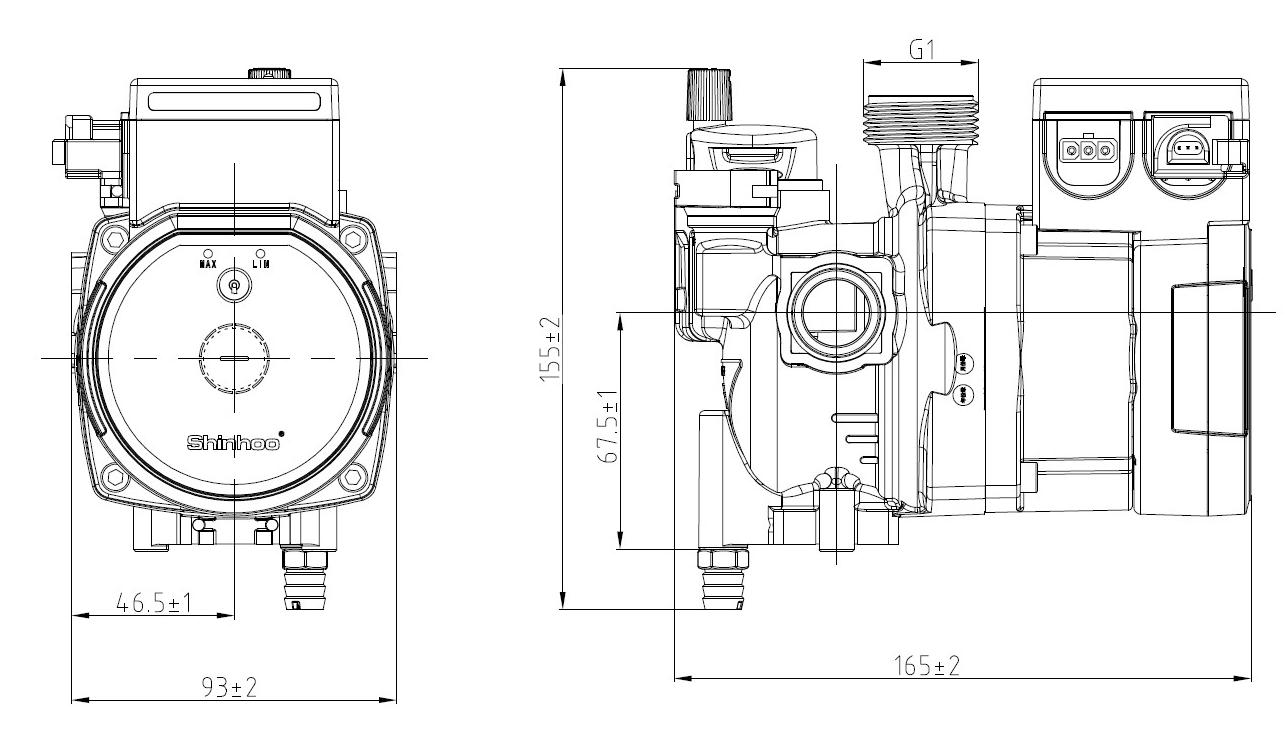

Монтажный чертеж
