Напряжение питанияе |
115 В +6%/-10%，60 Гц，ЧП
|
|
Защита двигателя
|
насос не нуждается во внешней защите
|
|
Степень защиты
|
IP42
|
|
Класс изоляции
|
ЧАС
|
|
Относительная влажность（РХ）
|
Макс. 95%
|
|
Несущая способность системы
|
1,0 МПа |

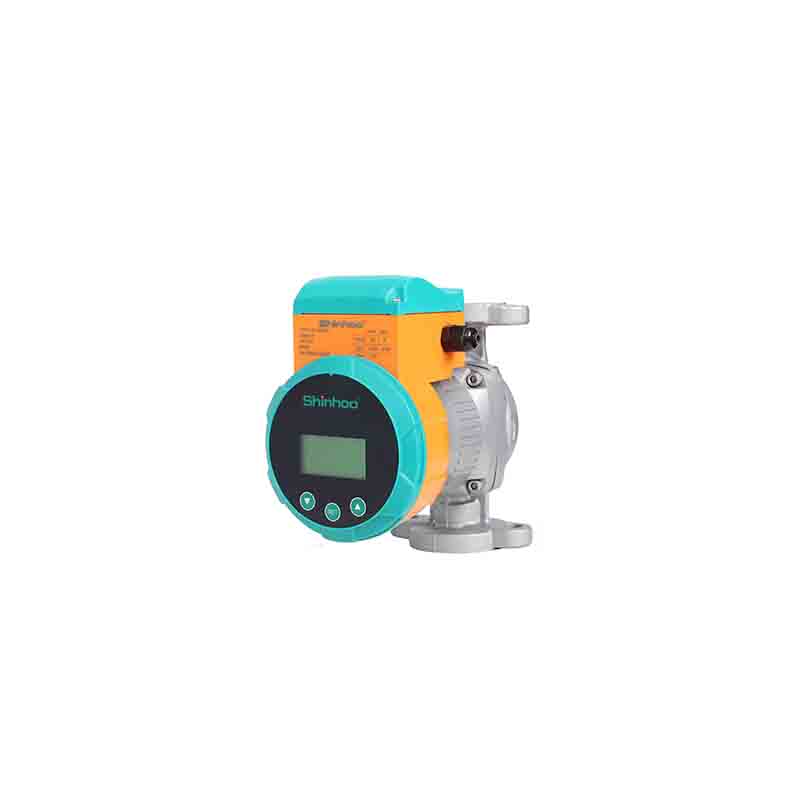

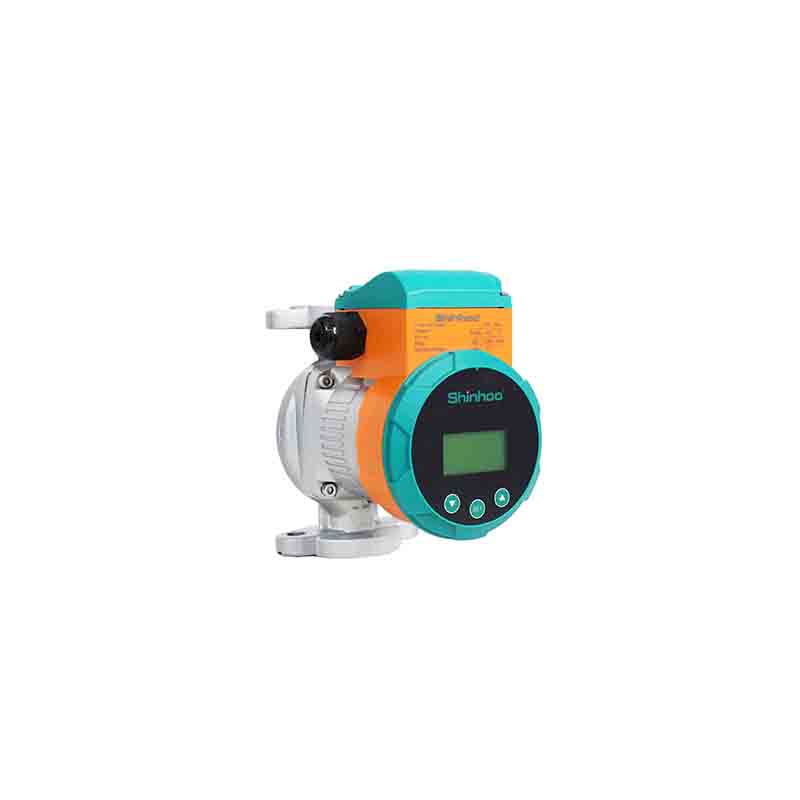

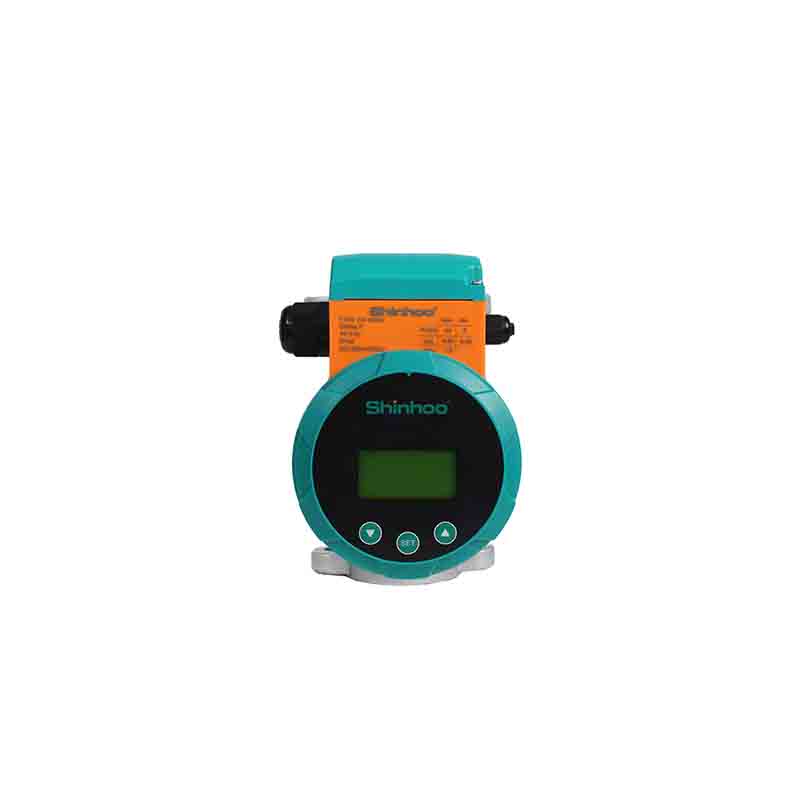

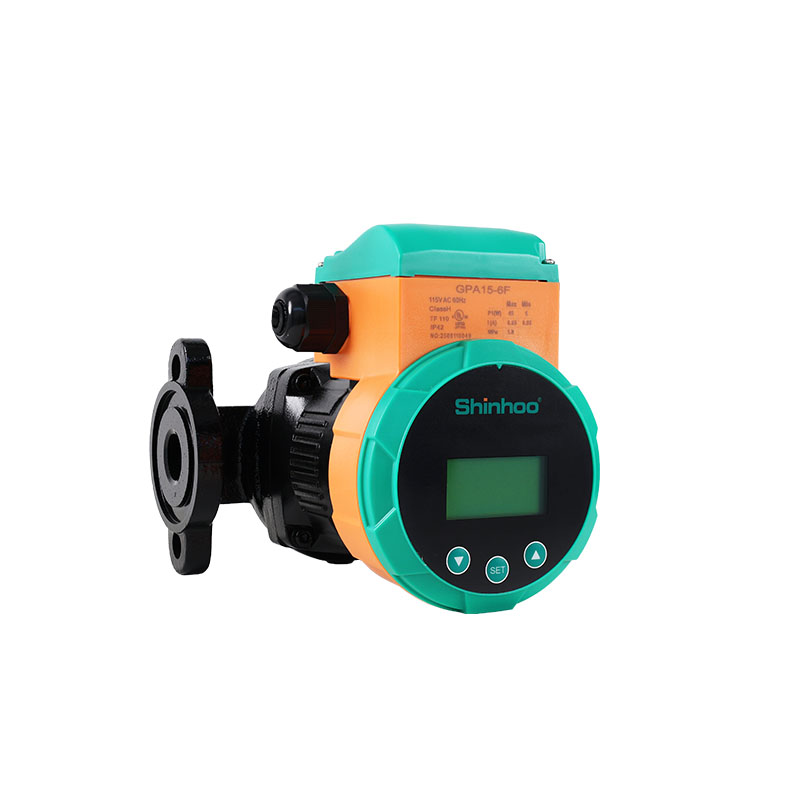

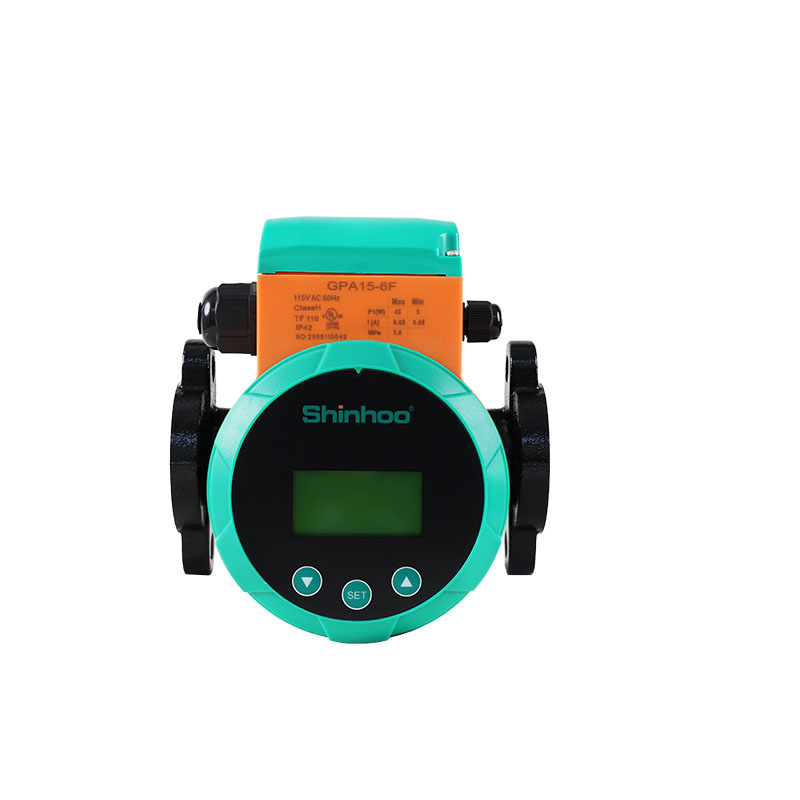

Предмет номер.:
GPA 15-6FТоварный запас:
1В основном он используется для отопления жилых помещений ициркуляция воды в системе горячего водоснабжения.
Продукт наиболее применим к следующим системам:
Этот насос оснащен двигателем с постоянными магнитами и датчиком перепада давления.контроллер, способный автоматически и непрерывно регулировать двигательпроизводительность для удовлетворения реальных потребностей системы.
Простая установка и запуск
В большинстве случаев мотопомпа не требует регулировки и может быть легко заменена.запускается и автоматически настраивается в соответствии с фактическими потребностями систем.
Высокий уровень комфорта
Низкий уровень шума при работе электронасоса и всей системы.
Низкое потребление энергии
Насос потребляет меньше энергии по сравнению с обычнымиНасос. Минимальное потребление энергии снижено до 5 Вт.

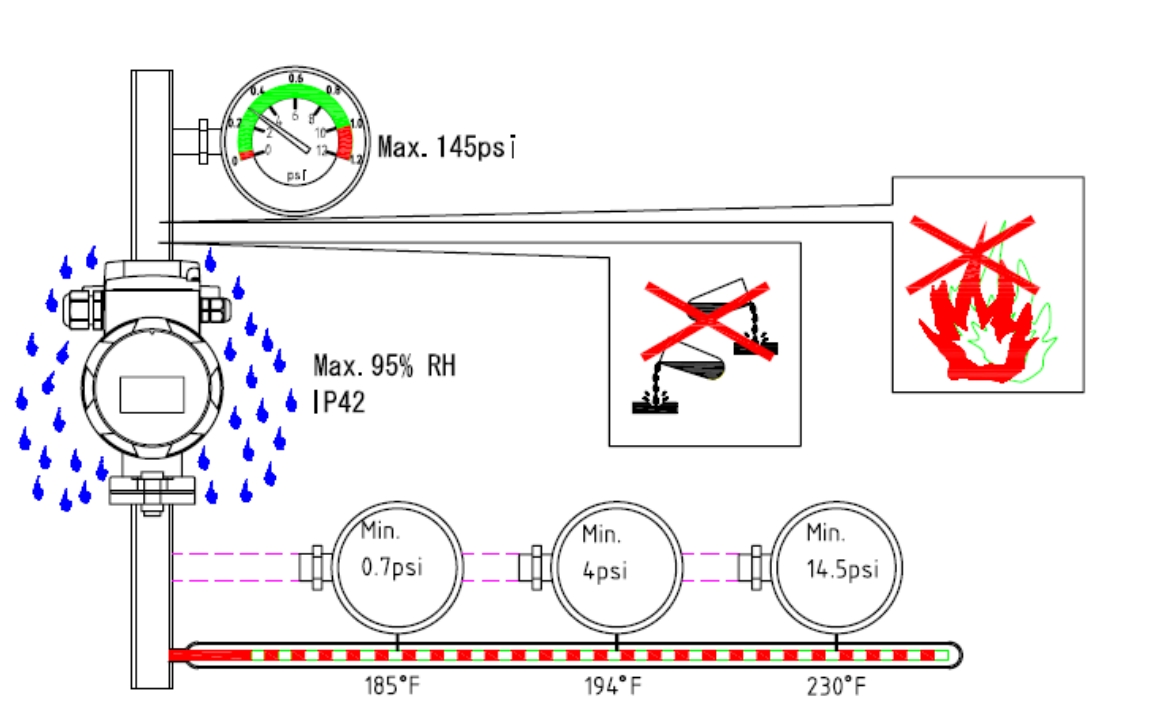

Условия эксплуатации
Температура окружающей среды
Температура окружающей среды: 0℃～+40℃
Относительная влажность（РХ）:
Макс. влажность: 95%
Температура среды (подачи жидкости)
Чтобы избежать конденсации в блоке управления и статоре, температураТемпература жидкости, перекачиваемой электронасосом, всегда должна быть выше температуры окружающей среды.температура.
Давление в системе
Максимальное давление 1,0 МПа (10 бар).
Степень защиты
IP42
Давление на входе
Чтобы избежать повреждения подшипника насоса из-за кавитационного шума, насосНа входе должно поддерживаться следующее минимальное давление:
|
Температура жидкости
|
＜85℃
|
90℃
|
110℃
|
|
Давление на входе
|
0,05бар
|
0,28бар
|
1бар
|
|
0,5 м напор
|
высота напора 2,8 м
|
10м напор
|
Перекачивание жидкости
Перекачиваемая жидкость должна быть жидкой, чистой, неагрессивной и невзрывоопасной.жидкость, которая не должна содержать никаких твердых частиц, волокон или минерального масла, иНасос категорически нельзя использовать для перекачивания легковоспламеняющихся жидкостей, таких какрапсовое масло и бензин. Если циркуляционный насос используется в месте сотносительно высокая вязкость, насос имеет более низкую производительность. Поэтому при выборенасос, необходимо учитывать вязкость жидкости.
 |
|

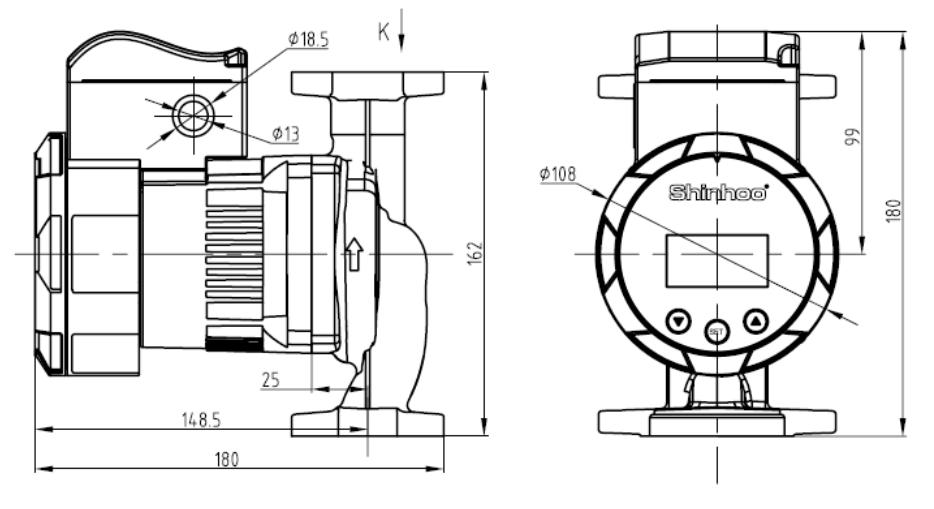

Установочные размеры
