| Номинальная мощность | 140 Вт |
| Макс.поток | 6,5 м³/ч |
| Макс. голова | 11м |
| Номинальный ток | 1.09А |
| Напряжение/Частота | 230В 50Гц/60Гц |
| Корпус насоса | Чугун |
| Перекачиваемая жидкость | Вода |
| Класс изоляции | ЧАС |
| Степень защиты | IP44 |
| Диапазон температур жидкости | -30-95℃ |
| Энергия (EEI) | ≤0.21-Часть3 |
| Максимальное давление в системе | 1.0МПа |
Предмет номер.:

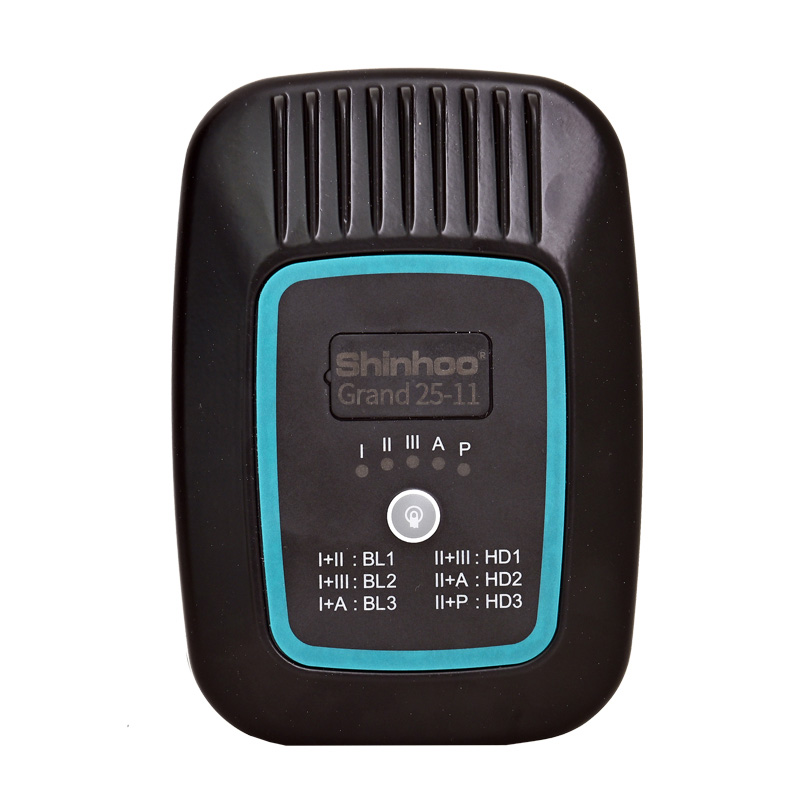

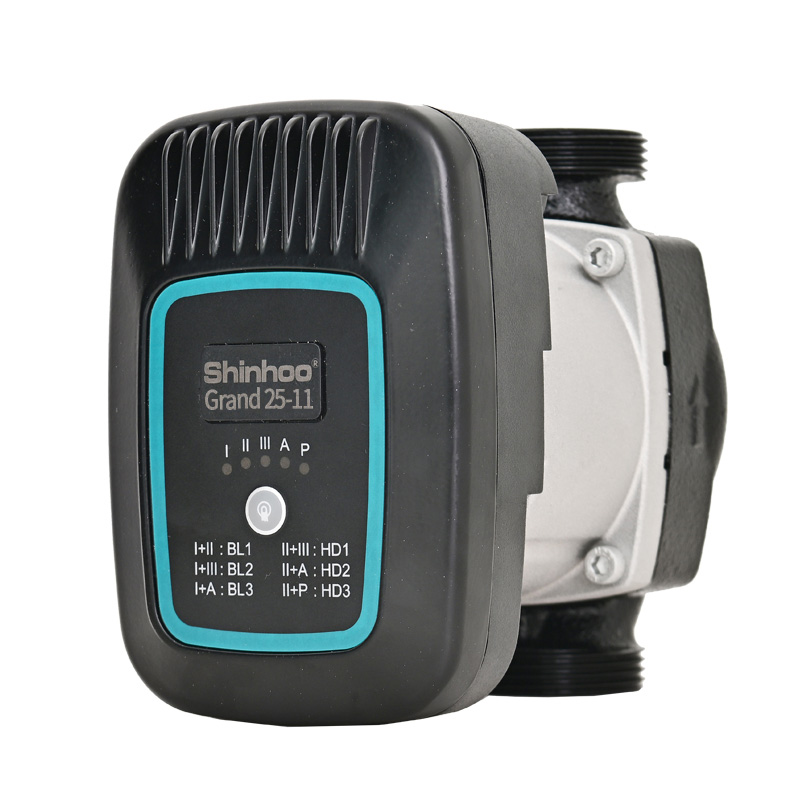

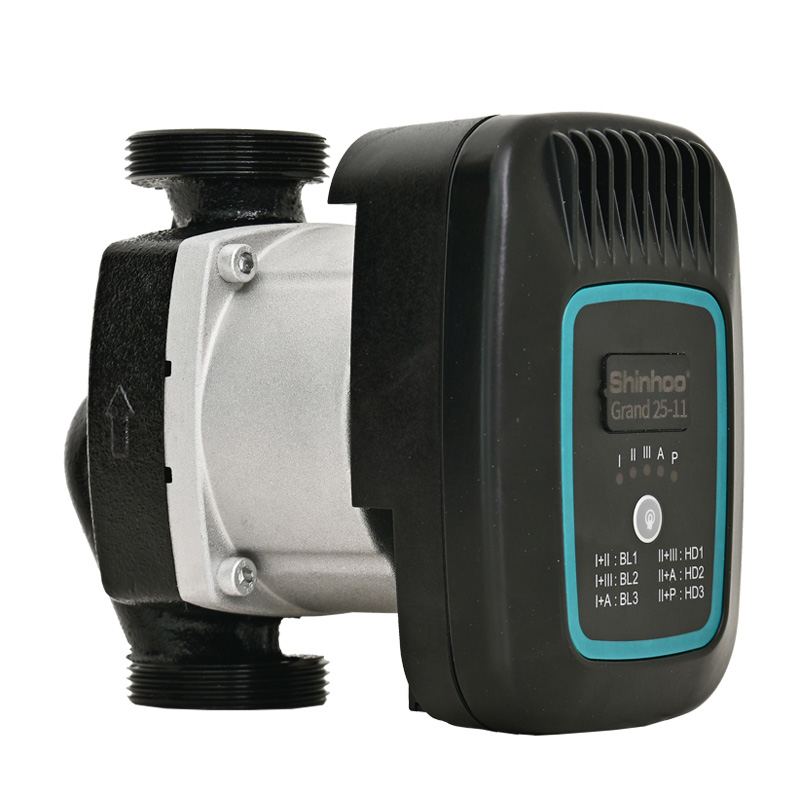

Grand 25-111. Система отопления и водоснабжения жилых помещений
2. Система тепловых насосов с использованием воздуха и грунта
3.Система кондиционирования воздуха
4. Система циркуляции промышленной горячей воды
5. Солнечная тепловая система
6. Совместимость с инверторным тепловым насосом R290
Область применения
Воздушный тепловой насос комбинированная система снабжения
Сертификация продукции
Продукт соответствует требованиям TUV 、 СЕ 、 ЭМС 、 RoHS 、 ДОСТИГАТЬ 、 сертификация EEI≤0.23-часть3
Преимущество
Простота установки и эксплуатации
Оснащенный режимом самоадаптации AUTO (настройка по умолчанию), насос включается сразу после подключения питания и адаптирует свою производительность в соответствии с фактическими потребностями системы.
Управление осуществляется с помощью цифрового низковольтного сигнала широтно-импульсной модуляции (ШИМ), что позволяет использовать насос для удовлетворения различных требований к расходу в различных системах.
Низкий уровень шума и высокий комфорт
Индекс шума: ≤42 дБ(А)
Низкое потребление энергии
Наименьшее энергопотребление до 6 Вт
Многократная защита
С защитой от перенапряжения и перегрузки по току
Экологический дизайн-эталон
EEI≤0.20-Часть 3
Быстросъемная вилка питания
Быстро запускайте и останавливайте насос.
Требования к СМИ
|
Среда: вода или смесь воды и гликоля (≤ 50%) |
Средняя температура: 2℃∼95℃ |
|
Значение pH среды ： 6.5-8.5 |
Средняя твердость ： 25°dH |
|
Содержание твердых примесей в среде: диаметр и направление длины твердых примесей ≤ 0,1 мм, а объемная доля ≤ 0,1% |
|
Требования к среде обслуживания
Температура рабочей среды насоса должна быть синхронизирована с температурой среды 2~95℃, как показано на рисунке справа (максимальная концентрация этиленгликоля составляет 50%, то есть минимальная температура среды составляет -30℃).
Запуск и остановка насоса
Время начала : время запуска водяного насоса менее 8 с, время от включения питания до достижения максимальной скорости
В режиме ШИМ при запуске из состояния остановки водяного насоса (без электропитания) 90% максимальной скорости должно быть достигнуто не менее чем за 8 секунд
В режиме ШИМ , стартовать из режима ожидания и достичь 90% максимальной скорости не менее чем за 8 секунд
Время выключения : время отключения водяного насоса составляет менее 1 с, то есть время от отключения питания до отключения водяного насоса

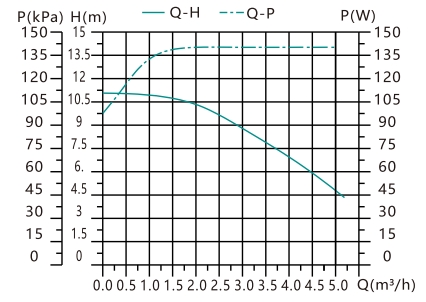

Кривая производительности
Данная кривая производительности подходит для воды нормальной температуры, например, для неводной среды, гидравлические характеристики насоса будут снижены, поэтому при выборе насоса необходимо учитывать характеристики жидкой среды.
Подключение питания
Напряжение ： 220-240 В переменного тока (±10%)
Частота ： 50/60Гц
Напряжение входного сигнала ШИМ ： 4-24В
минимальный входной ток ： 4мА
Частота входного сигнала ШИМ : 100-2000 Гц
Выходной сигнал ШИМ : выход с открытым коллектором, должен быть подключен к подтягивающему резистору, напряжение выбирается в соответствии с диапазоном приема сигнала хост-компьютера

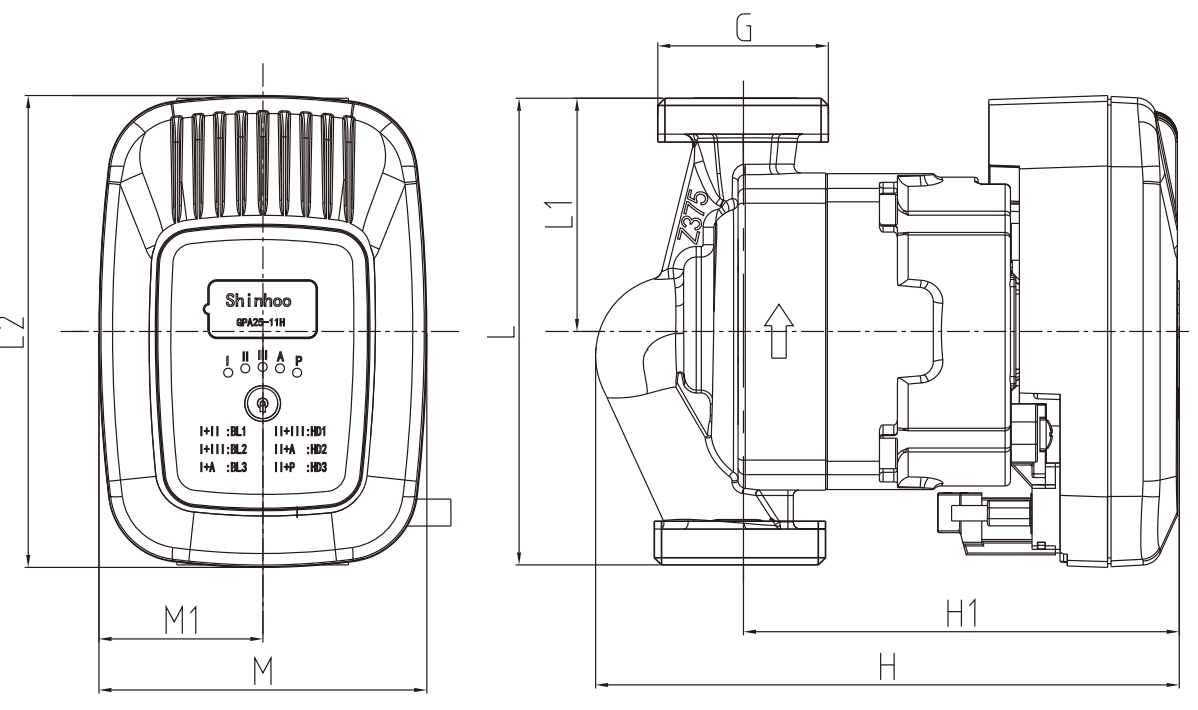

Чертеж установки
