R290 All Inverter Circulation Pump for Heat Pump
R290 All Inverter Circulation Pump for Heat Pump
R290 All Inverter Circulation Pump for Heat Pump

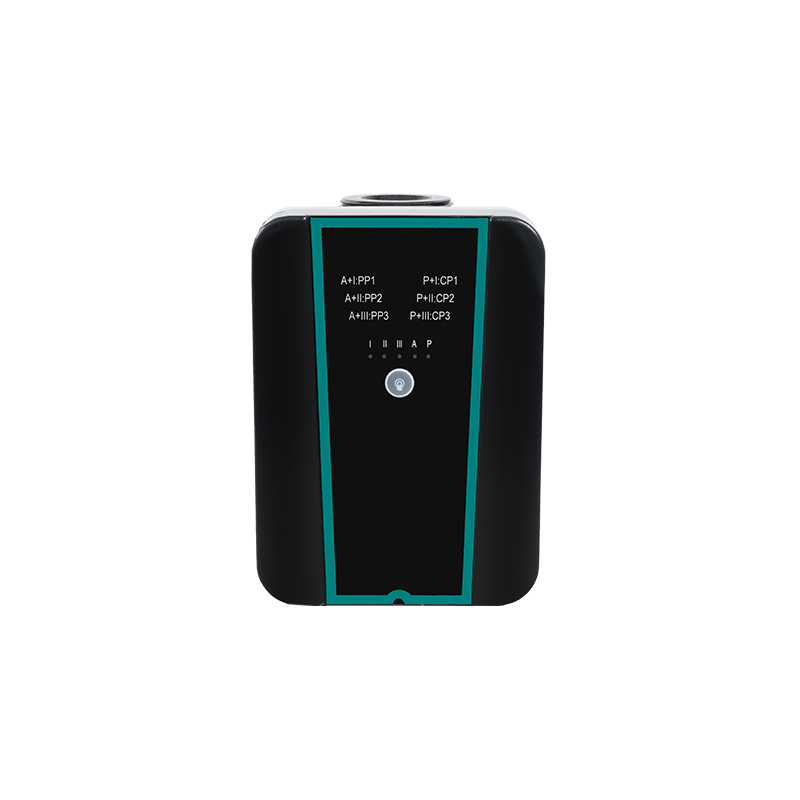

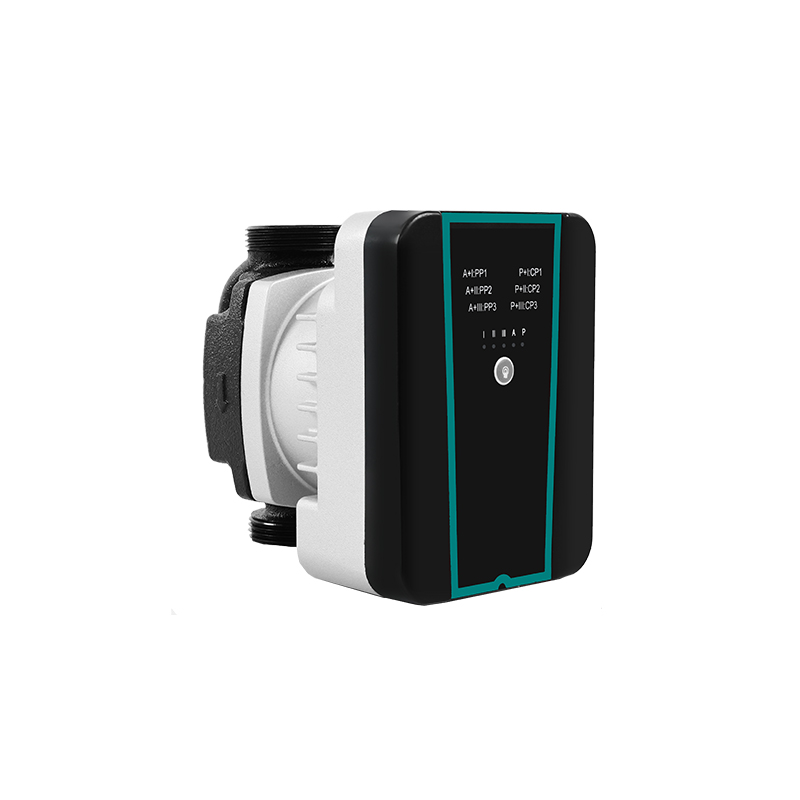

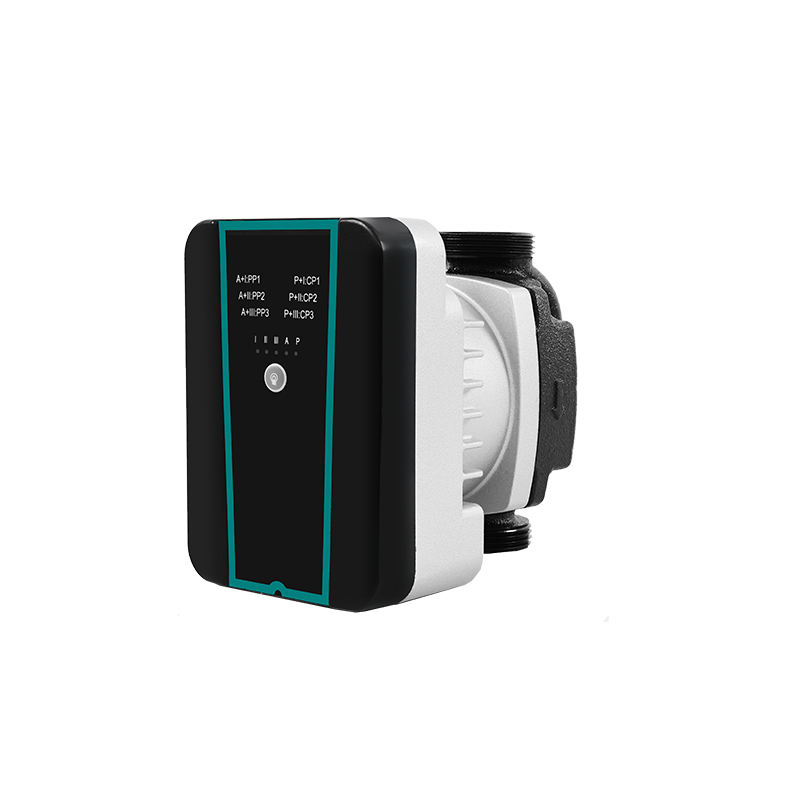

Grand 25-11 Pro TheT Team Pump Circulator

Технические данные

Напряжение питания

220v ~ 240V, AC, Защитная Земля

Моторная защита

Внешняя защита не требуется

IP -класс

IP67

Изоляционная класс

ЧАС

Влажность(RH)

Максимум 95%

Системное давление

1 0 МПа

Согласие

EMC/ROHS/REACK/TUV/CE/EEI/CCC

Температура окружающей среды

-30●„ƒ~55●„ƒ

Температурный класс

TF 95

Температура жидкости

2~+95●„ƒ

Соединение/профсоюзы

Shinhoo Standard/ Molex/ te

  • Предмет номер.:

    Grand 25-11 Pro

1 Система бытового отопления и водоснабжения

2 Система тепловых насосов воздуха и земли и земли

3 Система кондиционирования воздуха

4 Промышленная система циркуляции горячей воды

5 Солнечная тепловая система

6. Совместимость с R290 все инверторные тепловые насосы

Область использования

Тепловой насос источника воздухаКомбинированная система подачи

Сертификация продукта

Продукт соответствует требованиям TUV、CE、EMC、Rohs、ДОСТИГАТЬ、Eei≤0 Сертификация 23-Part3

Преимущество

Легкая установка и эксплуатация

Оснащенный режимом самостоятельного адаптирования Auto (настройка по умолчанию), насос работает после подключения питания и адаптирует его производительность в соответствии с фактическими потребностями системы

Управление осуществляется с помощью цифровой модуляции модуляции импульсов (ШИМ) низкого напряжения, что позволяет использовать насос для удовлетворения различных потребностей в потоке в различных системах

Низкий шум и высокий комфорт

Индекс шума: ≤42db (a)

Низкое потребление энергии

Самое низкое энергопотребление до 6 Вт

Многократная защита

С чрезмерной напряженной и чрезмерной защитой

ЭКО-ДЕЙСПРАВИТЬ

Eei≤0 20-часовой 3

Быстрый выпуск питания питания

Запуск и быстро остановите насос.

Основные параметры

Максимальный поток:5. 5м³/ч

Максимумголова:11м

Рейтингпоток:3. 5м³/ч

Рейтингголова:7. 5м

Рейтинг Напряжение: 220-240V AC

Оценка тока: 1а

Частота: 50/60 Гц

Максимумвласть: 160 Вт

Конструктивное давление: 1 0 МПа

Шум:œ35db(А)

Владельца в режиме ожидания: ≤2w

Степень защиты: IP67

Всплеск тока:œ5A

Температурный класс: TF95

Вес голой насоса с проводом: 3 кг ± 5%

Скорость: 1200~4950rpm

Требования к СМИ

Среда: вода или вода + гликоль (≤ 50%) смесь

Средняя температура: 2 ● ∼95 ●

Значение pH среднегоš6. 5-8. 5

Средняя твердостьš25 ° DH

Содержание твердых примесей в среде: диаметр и направление длины твердых примесей ≤ 0 1 мм, а объемное соотношение ≤ 0 1%

Требования к среде обслуживания

Температура рабочей среды насоса должна быть синхронизирована с тематической температурой 2 ~ 95 ●, как показано на рисунке справа (максимальная концентрация этиленгликоля составляет 50%, то есть среда минимальная температура составляет -30 ●)

Запуск и остановка насоса

Время начала: Время начала водяного насоса составляет менее 8 с, время от времени на достижение максимальной скорости

В режиме ШИМ, при запуске с состояния остановки водяного насоса (без PowerSupply), 90% от максимальной скорости должны быть достигнуты не менее 8 секунд

В режиме ШИМ, начните с режима ожидания и достигайте 90% от максимальной скорости по крайней мере 8 секунд

Время выключения: Время выключения водяного насоса составляет менее 1 с, то есть время от выключения питания до выключения водяного насоса

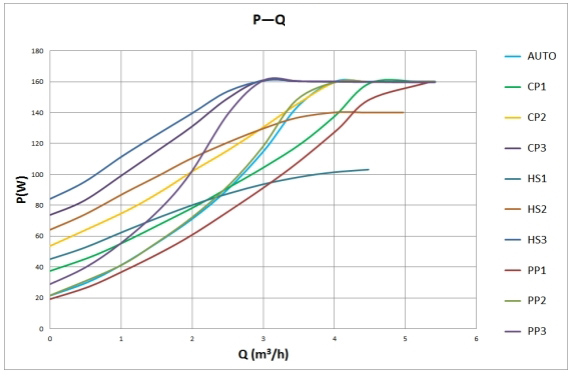

Кривая производительности

Эта кривая производительности подходит для нормальной температурной воды, такой как насосная среда вода, гидравлические характеристики насоса будут снижены, поэтому при выборе насоса должны учитывать характеристики жидкой среды

Подключение к питанию

Напряжениеš220-240 В переменного тока (± 10%)

Частотаš50/60 Гц

Напряжение входного сигнала ШИМš4-24 В.

Минимальный входной токš4 мА

Частота входного сигнала ШИМ: 100-2000 Гц

Сигнальный выходной сигнал: Коллекционер открытого дрейба, должен быть подключен к резистору подтягивания, напряжение выбирается в соответствии с диапазоном сбора сигнала хост-компьютера

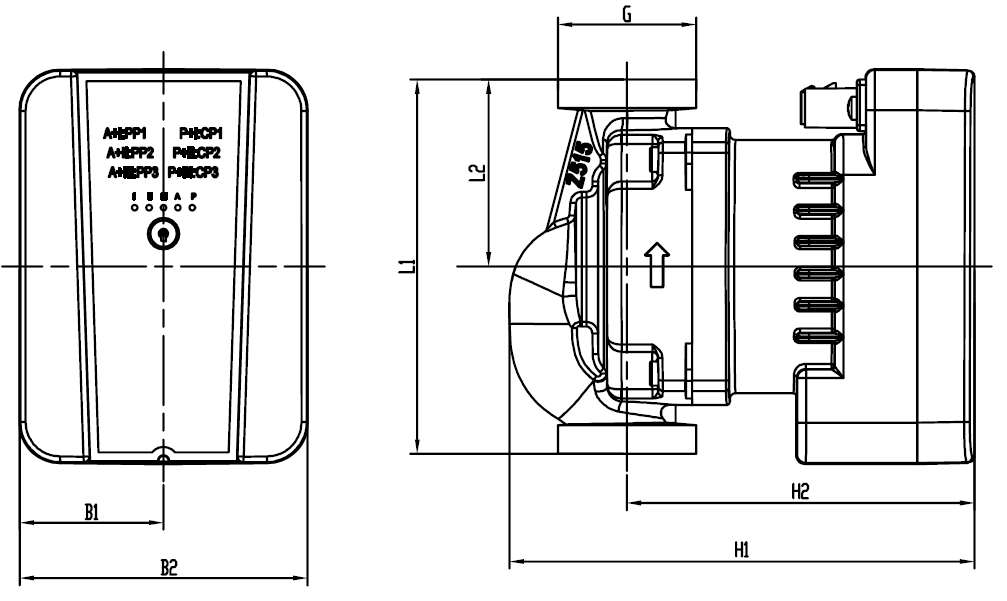

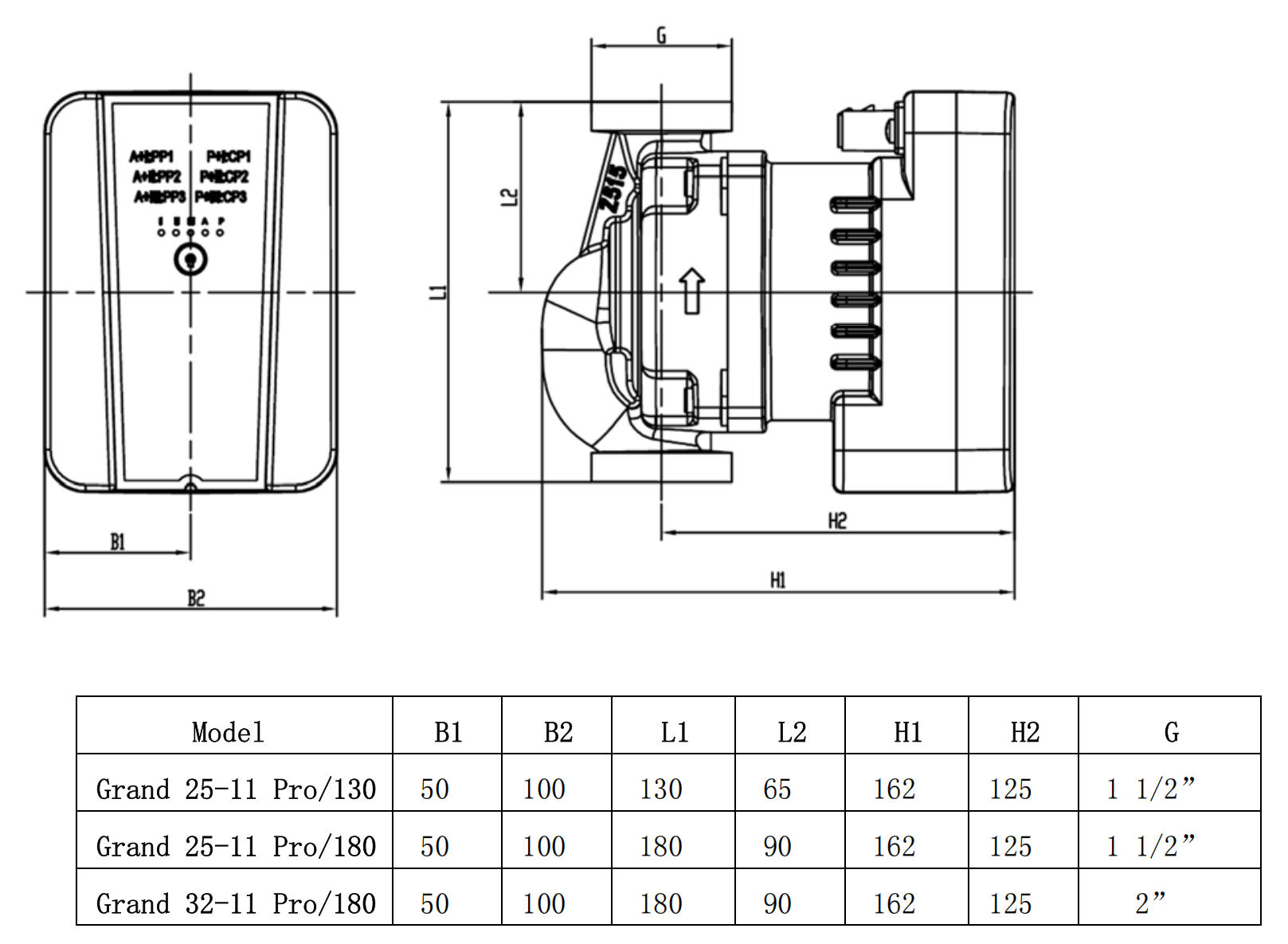

Установочный чертеж

Grand 25-11 pro Installlation Drawing

МОдель

B1

B2

L1

L2

H1

H2

Глин

Гранд 25-11Pro/130

50

100

130

65

162

125

1 1/2”

ТЕго кривая производительности подходит для обычной температурной воды,ЕслинасосявляетсяСледовательно, при выборе насоса должна рассматриваться гидравлическая производительность насоса, поэтому при выборе насоса должны учитывать характеристики жидкой среды

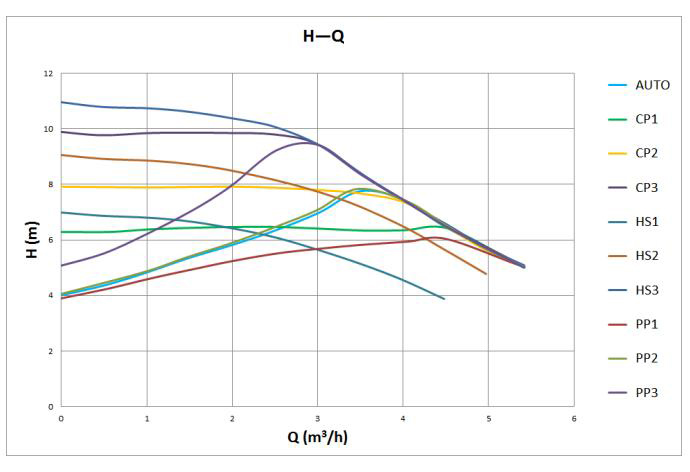

Grand 25-11 Pro H-Q Performance CurveGrand 25-11 Pro H-Q Performance Curve

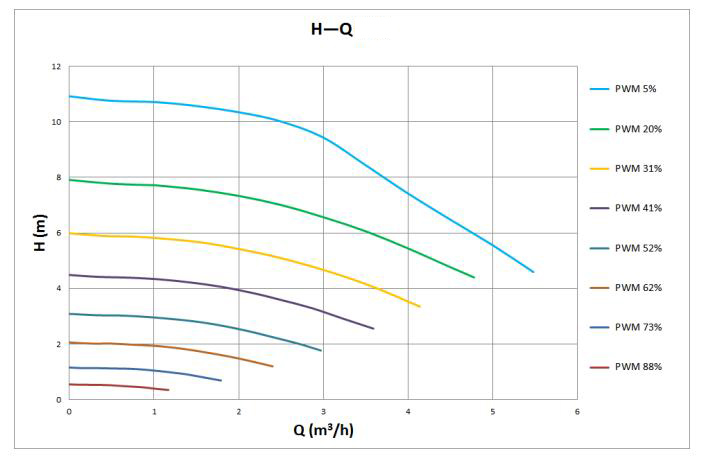

Кривая производительности в рамках различных служебных циклов в режиме ШИМ (только для справки)

Grand 25-11 Pro  PWM H-Q Performance Curve

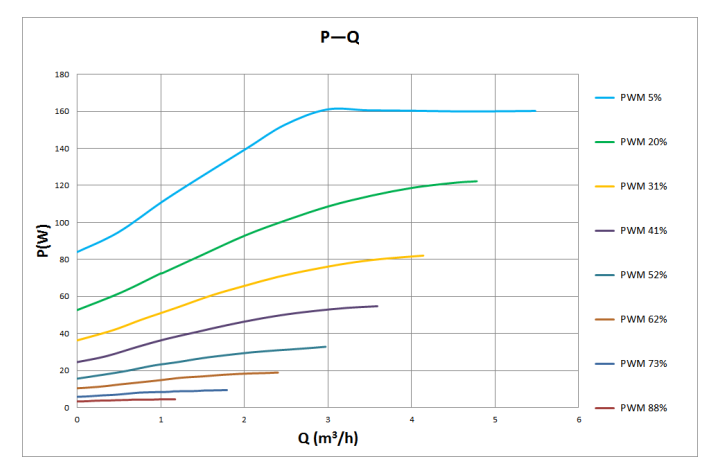

Grand 25-11 Pro PWM P-Q Performance Curve
