Напряжение питания | 220v ~ 240V, AC, Защитная Земля |
Моторная защита | Внешняя защита не требуется |
IP -класс | IP44 |
Изоляционная класс | ЧАС |
Влажность(RH) | Максимум 95% |
Системное давление | 1 0 МПа |
Согласие | EMC/ROHS/REACK/TUV/CE/EEI |
Температура окружающей среды | -30●~55● |
Температурный класс | TF 95 |
Температура жидкости | 2~+95● |
Соединение/профсоюзы | Shinhoo Standard/ Molex/ te |
Предмет номер.:
Grand 32-171 Система бытового отопления и водоснабжения
2 Система тепловых насосов воздуха и земли и земли
3 Система кондиционирования воздуха
4 Промышленная система циркуляции горячей воды
5 Солнечная тепловая система
6 Совместимость с R290 All Inverter Heat Pump
Область использования
Тепловой насос источника воздухаКомбинированная система подачи
Сертификация продукта
Продукт соответствует требованиям TUVãCEãEMCãRohsãДОСТИГАТЬãEei≤0 Сертификация 23-Part3
Преимущество
Легкая установка и эксплуатация
Оснащенный режимом самостоятельного адаптирования Auto (настройка по умолчанию), насос работает после подключения питания и адаптирует его производительность в соответствии с фактическими потребностями системы
Управление осуществляется с помощью цифровой модуляции модуляции импульсов (ШИМ) низкого напряжения, что позволяет использовать насос для удовлетворения различных потребностей в потоке в различных системах
Низкий шум и высокий комфорт
Индекс шума: ≤42db (a)
Низкое потребление энергии
Самое низкое энергопотребление до 6 Вт
Многократная защита
С чрезмерной напряженной и чрезмерной защитой
ЭКО-ДЕЙСПРАВИТЬ
Eei≤0 20-часовой 3
Быстрый выпуск питания питания
Запуск и быстро остановите насос

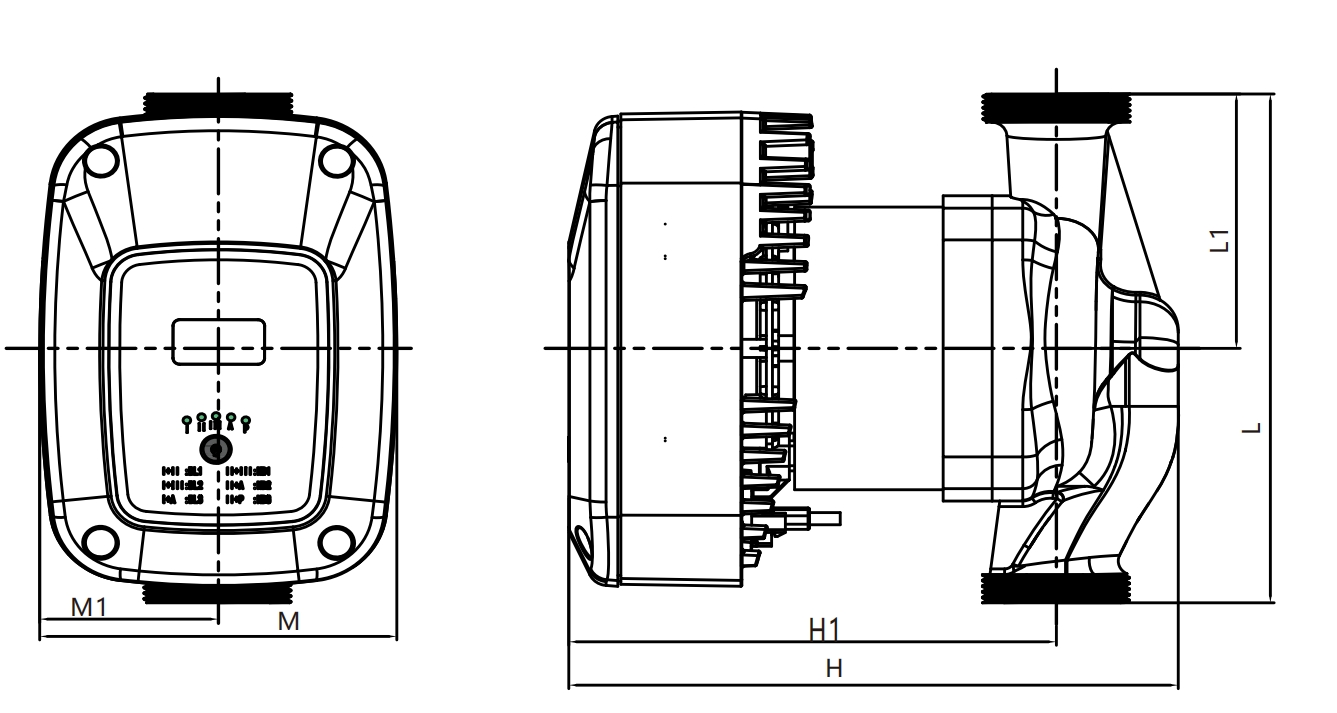

Установочный чертеж
Основные параметрыОсновные параметры
Рейтинг власти | 350 Вт |
Максимум поток | 7 5m³/h |
Макс голова | 17 м |
Рейтинг тока | 1 09a |
Напряжение/ частота | 230 В 50 Гц/60 Гц |
Корпус насоса | Чугун |
Накачанная жидкость | Вода |
Изоляционная класс | ЧАС |
Степень защиты | IP44 |
Диапазон температуры жидкости | -30-95● |
Энергия (EEI) | ≤0 21-Part3 |
Максимальное давление системы | 1 0 МПа |
Требования к СМИ
Среда: вода или вода + гликоль (≤ 50%) смесь | Средняя температура: 2 ● ∼95 ● |
Значение pH среднего6. 5-8. 5 | Средняя твердость25 ° DH |
Содержание твердых примесей в среде: диаметр и направление длины твердых примесей ≤ 0 1 мм, а объемное соотношение ≤ 0 1% | |
Требования к среде обслуживания
Температура рабочей среды насоса должна синхронизировать с Средняя температура 2 ~ 95 ●, как показано на рисунке справа (максимальная концентрация этиленгликоля составляет 50%, то есть, то, что среда минимальная температура составляет -30 ●)
Запуск и остановка насоса
Время начала: Время начала водяного насоса составляет менее 8 с, время от мощности до достижения максимальной скорости
В режиме ШИМ, при запуске с состояния остановки водяного насоса (без электроэнергии поставка), 90% от максимальной скорости должны быть достигнуты не менее 8 секунд
В режиме ШИМначинать с режима ожидания и достичь 90% от максимальной скорости в не менее 8 секунд
Время выключения: время выключения водяного насоса составляет менее 1 с, то есть Время от выключения водяного насоса
Кривая производительности
Эта кривая производительности подходит для нормальной температурной воды, такой как насос для Неудачная среда, гидравлическая производительность насоса будет снижена, поэтому При выборе насоса необходимо учитывать характеристики жидкой среды
Подключение к питанию
Напряжение220-240 В переменного тока (± 10%)
Частота50/60 Гц
Напряжение входного сигнала ШИМ4-24 В.
Минимальный входной ток4 мА
Частота входного сигнала ШИМ: 100-2000 Гц
Сигнальный выходной сигнал: Коллекционер открытого дрейба, должен быть подключен к резистору подтягивания, напряжение выбирается в соответствии с диапазоном сбора сигнала хост-компьютера
