Напряжение питания | 220-240V 50/60 Гц, PE |
Моторная защита | Внешняя защита не требуется |
IP -класс | IP44 |
Изоляционная класс | ЧАС |
Влажность(Раствор) | Максимум 95% |
Системное давление | 1 0 МПа |
Согласие | CE/ GS/ EMC/ LVD/ ROHS/ REACK |
Температура окружающей среды | 0ï½+40● |
Температурный класс | TF110 |
Температура жидкости | 2ï½+110● |
Предмет номер.:

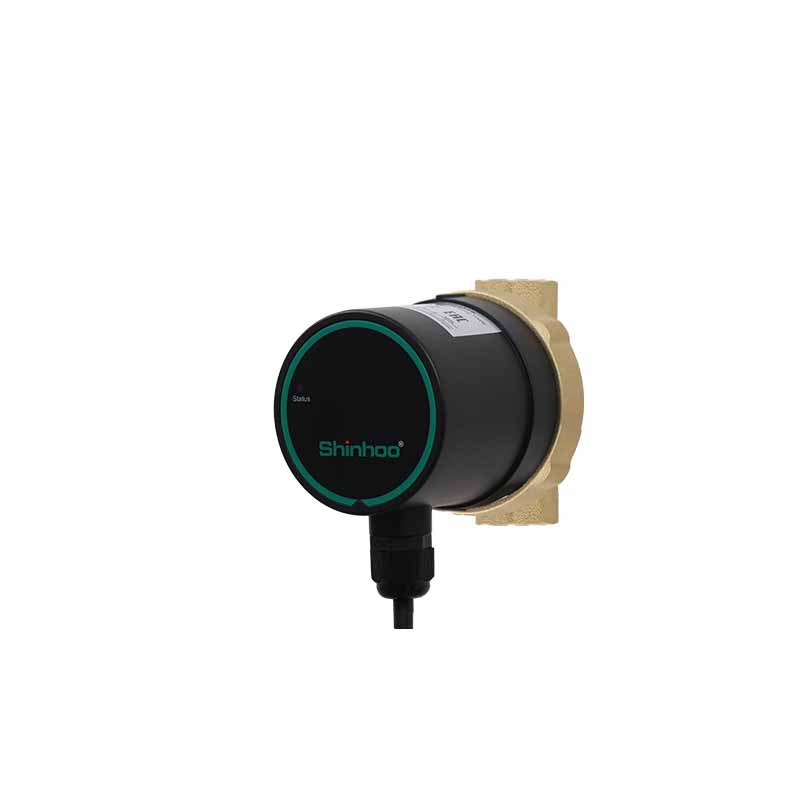

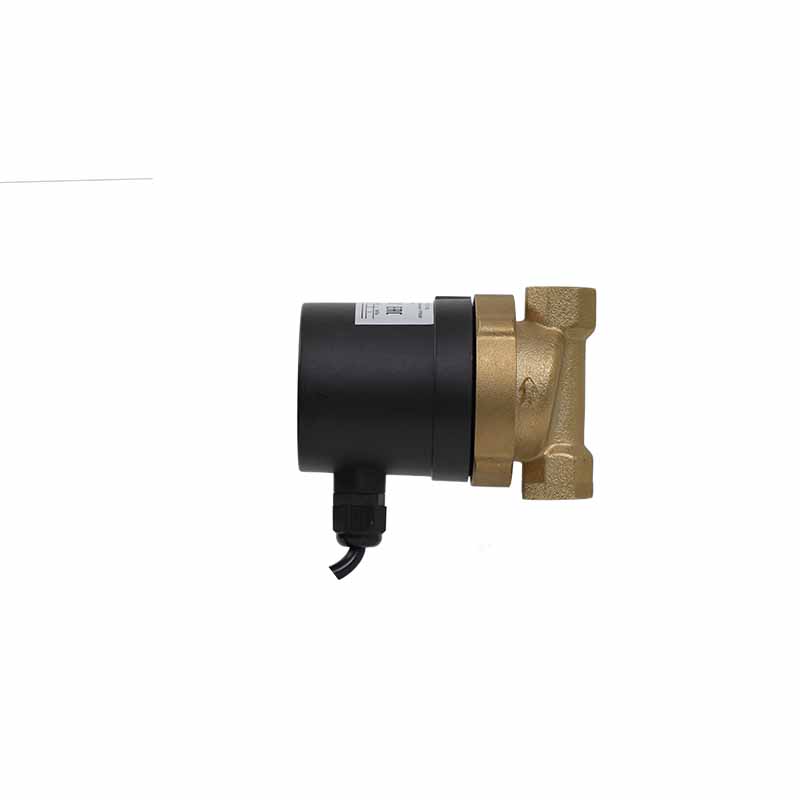

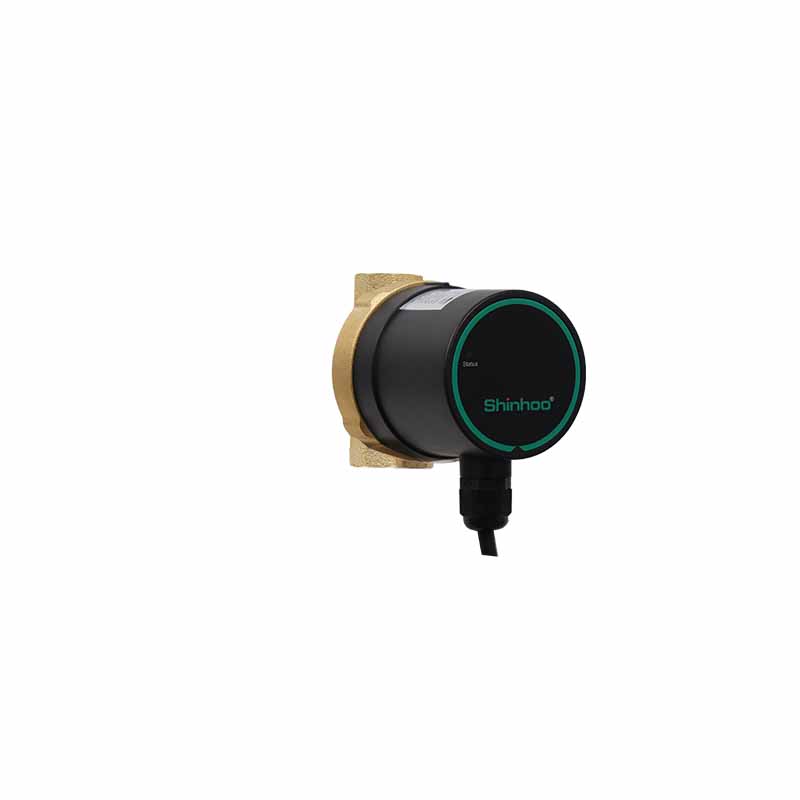

Instant 15-1.51. Рециркуляция домашней горячей воды
2. Системы домашнего отопления и циркуляции горячей воды
3. Системы циркуляции горячей воды
4. Циркуляция горячей воды в системах водоснабжения частных домов и квартир.
Легкая установка и эксплуатация
Насос работает после того, как питание подключено и постоянно работает с максимальной скоростью вращения
Низкий шум и высокий комфорт
Индекс шума: ≤42db (a)
Низкое потребление энергии
Потребляемая мощность от низкого до 5 Вт
Многократная защита
С чрезмерной защитой
Быстрый выпуск питания питания
Запуск и быстро остановите насос.
1. Насосы можно использовать для открытых и закрытых систем Строительство для помещений в помещении
2. Водопроводящая часть этих насосов изготовлена из коррозионной латуни, чтобы защитить их от химического контакта с горячей насосной водой
3. Насосы являются энергоэффективными и молчаливыми из-за их расширенного функционального рисунка рециркуляции горячей воды с несколькими замыками
4. Уменьшенные длины установки и компактный размер этих насосов позволяют интегрировать их в рециркуляционную цепь даже в самом жестком пространстве Если это применимо, раздумчивый дизайн позволит легко чистить потоковую часть насоса
Перекачиваемые жидкости
1. Чистые, невисцированные, неагрессивные и неэкспластичные жидкости без твердых веществ или волокон Охлаждающие жидкости без минеральных масел
2. Домашняя горячая вода с твердостью макс 14 ° DH, макс 110 ° ð
3. Смягченная вода Кинематическая вязкость воды υ = 1 мм2/s (1 CST) при 20 ° C Когда насос циркулятора используется для накачки более вязкой жидкости, производительность гидравлической системы уменьшается
Температура жидкости
От +2 до +110 ° ð Рекомендуется поддерживать температуру от 50 до 60 ° ð, минимизировать отложения извести и предотвратить легионеллу
Температура окружающей среды и жидкости
Температура насосной жидкости всегда должна быть выше, чем температура окружающей среды В противном случае в жилье может появиться конденсация
Максимальное давление системы
Насосы с единицами (PN 10): 1 0 МПа (10 бар)
Впускное давление
Чтобы избежать повреждения подшипников подшипников кавитации и насоса, должно быть установлено следующее минимальное давление для впускного порта:
Температура жидкости | 75 ° C. | 90 ° C. | 110 ° C. |
Впускное давление | 0 5 м | 5 м | 10 8 м |
0 049 бар | 0 5 бар | 1 08 бар |
Строительство
Конструкция мгновенных насосов позволяет отключать двигатель насоса от корпуса для облегчения технического обслуживания Подшипник ротора смазывается накачанной жидкостью Особенность насосов:
1. Детали, контактирующие с насосной жидкостью, выделяются из статора, размещенного в герметичной корпусе из нержавеющей стали;
2. Уменьшение трения у подшипника и отсутствие наклона обеспечивают значительное снижение потребляемой мощности и шума
Мгновенные насосы оснащены однофазными двигателями постоянного магнита
Двигатель обладает полным электрическим сопротивлением и тепловой защитой
Мотор не требует дополнительной защиты
Класс корпуса: IP 44
Изоляционная тепловая устойчивость Класс: H

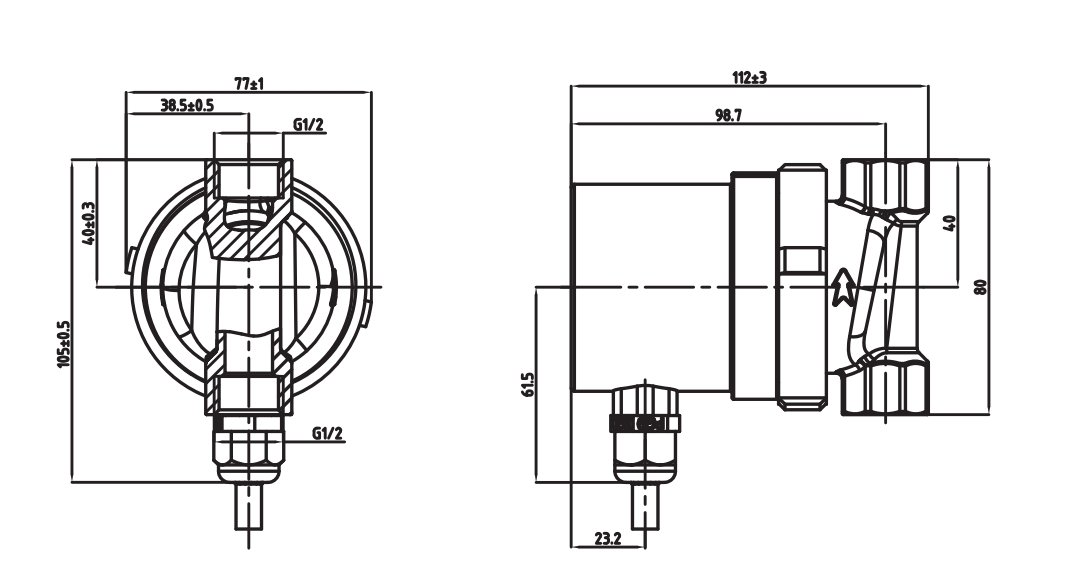

Установочный чертеж
