Напряжение питания | 220-240V 50/60 Гц, PE |
Моторная защита | Внешняя защита не требуется |
IP -класс | IP44 |
Изоляционная класс | ЧАС |
Влажность(Раствор) | Максимум 95% |
Системное давление | 1 0 МПа |
Согласие | CE/ GS/ EMC/ LVD/ ROHS/ REACK |
Температура окружающей среды | 0ï½+40● |
Температурный класс | TF110 |
Температура жидкости | -30ï½+110● (Гликол до 50%) |
Напряжение/ частота | 230 В/50 Гц |
Корпус насоса | Чугун/нержавеющая сталь |
Энергия (EEI) | ≤0 23-Part2 |
Предмет номер.:
Mega 25-61 Насос схемы котла
2 Насос первичной цепи
3 Насос в системах отопления одной и двух трубок
4 Насос нагрева в цепь в домашней горячей воде циркуляции
5 Тепловой насос в системах отопления воздуха
6 насос для систем нагревания под полуткой
7 Системы регенерации и восстановления тепла
8 Конденсатор и насос схемы сухого охлаждения
9 Насос потребительского цепи (катушки вентилятора)
10 Насос систем холодного снабжения в центральных кондиционерах
Мега -автоматический циркулятор - идеальный выбор практически для любого строительного проекта - старого или нового С непревзойденной энергоэффективностью, всеобъемлющим диапазоном и встроенными возможностями связи.
MEGA идеально подходит для инженеров и спецификаторов, стремящихся создать высокопроизводительные системы отопления и охлаждения
Насос не содержат технического обслуживания из-за конструкции консервированного ротора Это также означает, что насос и двигатель образуют интегральный блок без уплотнения вала и только с двумя прокладками для герметизации Подшипники смазываются накачанной жидкостью МЕГАОсобенности PWM и внешний управление 0-10V
Строительство
МегаНасосы - это мокрые роторные насосы, т.е эн насос и двигатель представляет собой единый блок без уплотнения конца вала Подшипники смазываются накачанной жидкостью
Особенность насосов:
• Контроллер встроен в блок управления;
• Рабочая панель в передней части насоса;
• Внешняя защита двигателя не требуется
Моторный и частотный преобразователь
МегаНасосы оснащены двигателем с постоянным магнитом Этот моторный тип характеризуется повышенной эффективностью по сравнению с традиционно используемыми асинхронными двигателями белки Скорость двигателя устанавливается встроенным частотным преобразователем
Подключения насоса
Резьбовые трубы и фланцевые соединения
Качество отделки поверхности
Корпус насоса и часть головы имеют катафоретическое покрытие для лучшей коррозионной стойкости
Приложение для катафоретического покрытия включает следующие шаги:
• чистка щелочей;
• предварительная обработка цинка фосфата;
• катодное электроосаждение (катафорез);
• Высыхание пленки с лаком и крапинкой на 200° C.–250 ° C
Легкая установка и эксплуатация
Оснащенный режимом самостоятельного адаптирования (автоматический режим, настройка завода), насос запускается после подключения питания и адаптирует его производительность в соответствии с фактическими потребностями системы
Контроль осуществляется с помощью цифровой модуляции модуляции импульсов (ШИМ) низкого напряжения, что позволяет использовать насос для удовлетворения различных потребностей потока в различных системах
Низкий шум и высокий комфорт
Индекс шума: ≤42db (a)
Низкое потребление энергии
Энергоэффективность класса, энергопотребление наименьшее до 6 Вт
Многократная защита
С чрезмерной напряженной и чрезмерной защитой
ЭКО-ДЕЙСПРАВИТЬ
Eei≤0 23-часовой 2
Быстрый выпуск питания питания
Запуск и быстро остановите насос.
Фото продукта и 4 режимы управления
Нажмите кнопку, чтобы переключаться между различными режимами управления и увеличивайте или уменьшите настройку с помощью кнопок слева и правой
Параметр | Объяснение |
Авто | Бег с определенным диапазоном |
БЛ | Кривая пропаганда давления |
HD | Постоянная кривая давления |
HS | Постоянная кривая скорости |
Условия эксплуатации
Общие инструкции
Вода в системах отопления | Качество воды в соответствии с местными стандартами |
Вода с гликолем | Максимальная вязкость = 10–50 CST ~ раствор воды 50 % / гликоль 50 % при -10 ° C |
Эксплуатационный диапазон
Параметр | МЕГА |
Максимальный поток, q | 10м³/ч |
Максимальная голова, ч | 10 метров |
Максимальное рабочее давление
ПН 10: 10 бар / 1 0 МПа
Минимальное давление входа
Чтобы избежать кавитационного шума и повреждения подшипников во время работы насоса, следует поддерживать следующее минимальное относительное давление в его входном порте
Впускное давление | Температура жидкости | Давление на входе насоса |
≤ + 85 ° C | 0 005 МПа | |
≤ + 90 ° C | 0 028 МПа | |
≤ +110 ° C. | 0 100 МПа |
Перекачиваемые жидкости
Насос предназначен для накачки чистых и неагрессивных жидкостей без твердых веществ или волокон, которые могут оказывать механическое или химическое воздействие на насос
Вода, используемая в системах отопления, должна соответствовать требованиям к качеству системной воды для отопления
Насосы не должны использоваться для восходящих или взрывных жидкостей, таких как дизельное топливо или бензин
Насосы не должны использоваться для агрессивных жидкостей, таких как кислоты или морская вода Если насос не работает в течение холодного сезона, примите необходимые меры, чтобы избежать низкого температурного убытка
Использование добавок в теплопередаче с плотностью и/или кинетической вязкостью выше, чем вода, снижает производительность насоса
Никогда не используйте добавки, которые могут негативно повлиять на работу насоса Чтобы узнать, можно ли использовать насос с определенной жидкостью, учитывайте несколько факторов
Наиболее важными являются содержание извести, рН, температуру и содержание растворителей и масел
Насос можно использовать для гликоля и водяных смесей на уровне до 50 % См Раздел «Общие инструкции» Накачание гликольных смесей уменьшает гидравлические свойства насоса

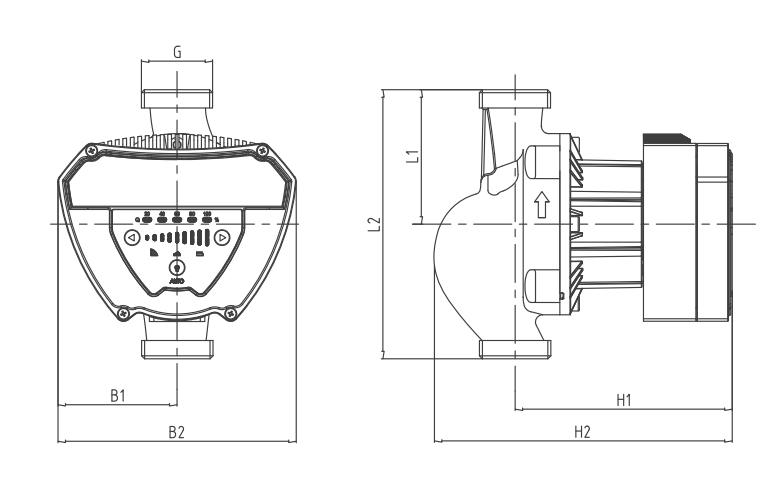

Установочный чертеж
(HS+Auto)
(HD)
(BL)
Теги :
Напряжение питания220-240V 50/60 Гц, PEМоторная защитаВнешняя защита не требуетсяIP -классIP44Изоляционная классЧАСВлажность(Раствор)Максимум 95%Системное давление1 0 МПаСогласиеCE/ GS/ EMC/ LVD/ ROHS/ REACKТемпература окружающей среды0ï½+40●Температурный классTF110Температура жидкости-30ï½+110● (Гликол до 50%)Напряжение/ частота230 В/50 ГцКорпус насосаЧугун/нержавеющая стальЭнергия (EEI)≤0 23-Part2
Напряжение питания220-240V 50/60 Гц, PEМоторная защитаВнешняя защита не требуетсяIP -классIP44Изоляционная классЧАСВлажность(Раствор)Максимум 95%Системное давление1 0 МПаСогласиеCE/ GS/ EMC/ LVD/ ROHS/ REACKТемпература окружающей среды0ï½+40●Температурный классTF110Температура жидкости-30ï½+110● (Гликол до 50%)Напряжение/ частота230 В/50 ГцКорпус насосаЧугун/нержавеющая стальЭнергия (EEI)≤0 23-Part2
Напряжение питания220-240V 50/60 Гц, PEМоторная защитаВнешняя защита не требуетсяIP -классIP44Изоляционная классЧАСВлажность(Раствор)Максимум 95%Системное давление1 0 МПаСогласиеCE/ GS/ EMC/ LVD/ ROHS/ REACKТемпература окружающей среды0ï½+40●Температурный классTF110Температура жидкости-30ï½+110● (Гликол до 50%)Напряжение/ частота230 В/50 ГцКорпус насосаЧугун/нержавеющая стальЭнергия (EEI)≤0 23-Part2
Напряжение питания220-240V 50/60 Гц, PEМоторная защитаВнешняя защита не требуетсяIP -классIP44Изоляционная классЧАСВлажность(Раствор)Максимум 95%Системное давление1 0 МПаСогласиеCE/ GS/ EMC/ LVD/ ROHS/ REACKТемпература окружающей среды0ï½+40●Температурный классTF110Температура жидкости-30ï½+110● (Гликол до 50%)Напряжение/ частота230 В/50 ГцКорпус насосаЧугун/нержавеющая стальЭнергия (EEI)≤0 23-Part2
Напряжение питания220-240V 50/60 Гц, PEМоторная защитаВнешняя защита не требуетсяIP -классIP44Изоляционная классЧАСВлажность(Раствор)Максимум 95%Системное давление1 0 МПаСогласиеCE/ GS/ EMC/ LVD/ ROHS/ REACKТемпература окружающей среды0ï½+40●Температурный классTF110Температура жидкости-30 16+110 ● (гликол до 50%)Напряжение/ частота230 В/50 ГцКорпус насосаЧугун/нержавеющая стальЭнергия (EEI)≤0 23-Part2
Напряжение питания220-240V 50/60 Гц, PEМоторная защитаВнешняя защита не требуетсяIP -классIP44Изоляционная классЧАСВлажность(Раствор)Максимум 95%Системное давление1 0 МПаСогласиеCE/ GS/ EMC/ LVD/ ROHS/ REACKТемпература окружающей среды0ï½+40●Температурный классTF110Температура жидкости-30ï½+110● (Гликол до 50%)Напряжение/ частота230 В/50 ГцКорпус насосаЧугун/нержавеющая стальЭнергия (EEI)≤0 23-Part2
Напряжение питания220-240V 50/60 Гц, PEМоторная защитаВнешняя защита не требуетсяIP -классIP44Изоляционная классЧАСВлажность(Раствор)Максимум 95%Системное давление1 0 МПаСогласиеCE/ GS/ EMC/ LVD/ ROHS/ REACKТемпература окружающей среды0ï½+40●Температурный классTF110Температура жидкости-30ï½+110● (Гликол до 50%)Напряжение/ частота230 В/50 ГцКорпус насосаЧугун/нержавеющая стальЭнергия (EEI)≤0 23-Part2
Напряжение питания220-240V 50/60 Гц, PEМоторная защитаВнешняя защита не требуетсяIP -классIP44Изоляционная классЧАСВлажность(Раствор)Максимум 95%Системное давление1 0 МПаСогласиеCE/ GS/ EMC/ LVD/ ROHS/ REACKТемпература окружающей среды0ï½+40●Температурный классTF110Температура жидкости-30ï½+110● (Гликол до 50%)Напряжение/ частота230 В/50 ГцКорпус насосаЧугун/нержавеющая стальЭнергия (EEI)≤0 23-Part2
Напряжение питания220-240V 50/60 Гц, PEМоторная защитаВнешняя защита не требуетсяIP -классIP44Изоляционная классЧАСВлажность(Раствор)Максимум 95%Системное давление1 0 МПаСогласиеCE/ GS/ EMC/ LVD/ ROHS/ REACKТемпература окружающей среды0ï½+40●Температурный классTF110Температура жидкости-30 16+110 ● (гликол до 50%)Напряжение/ частота230 В/50 ГцКорпус насосаЧугун/нержавеющая стальЭнергия (EEI)≤0 23-Part2
Максимальный поток6 м³/ч Максимальная голова12 м Рейтинг поток5 5m³/h Рейтинг головы7 5m Оцененное напряжениеAC 220-240V Рейтинг тока1 2а Частота50/60 Гц Максимальная мощность230 Вт Конструктивное давление1 0 МПа Шум40 дБ (а) Резервная власть≤4W Степень защитыIP44 Всплеск тока10а Скорость1000 16 4900 об / минТемпературный классTF110 Вес голой насоса с проволокой5 кг ± 5%
Максимальный поток10 м³/ч Максимальная голова12 м Рейтинг поток5 5m³/h Рейтинг головы7 5m Оцененное напряжениеAC 220-240V Рейтинг тока1 2а Частота50/60 Гц Максимальная мощность230 Вт Конструктивное давление1 0 МПа Шум40 дБ (а) Резервная власть≤4W Степень защитыIP44 Всплеск тока10а Скорость1000 16 4900 об / минТемпературный классTF110 Вес голой насоса с проволокой5 кг ± 5%
Длина корпуса насоса 8 1/2 футов Власть 245 Вт Макс.поток 44 галлона в минуту Макс. голова 26 футов Текущий 2.2А Напряжение/Частота 110В 60Гц Корпус насоса Чугун Перекачиваемая жидкость Вода Класс изоляции ЧАС Степень защиты IP44 Диапазон температур жидкости 2-110℃ Максимальное давление в системе 1.0МПа
