Напряжение питания | 220-240V 50/60 Гц, PE |
Моторная защита | Внешняя защита не требуется |
IP -класс | IP44 |
Изоляционная класс | ЧАС |
Влажность(Раствор) | Максимум 95% |
Системное давление | 1 0 МПа |
Согласие | CE/ GS/ EMC/ LVD/ ROHS/ REACK |
Температура окружающей среды | 0ï½+40● |
Температурный класс | TF110 |
Температура жидкости | -30ï½+110● (Гликол до 50%) |
Напряжение/ частота | 230 В/50 Гц |
Корпус насоса | Чугун/нержавеющая сталь |
Энергия (EEI) | ≤0 23-Part2 |
Предмет номер.:

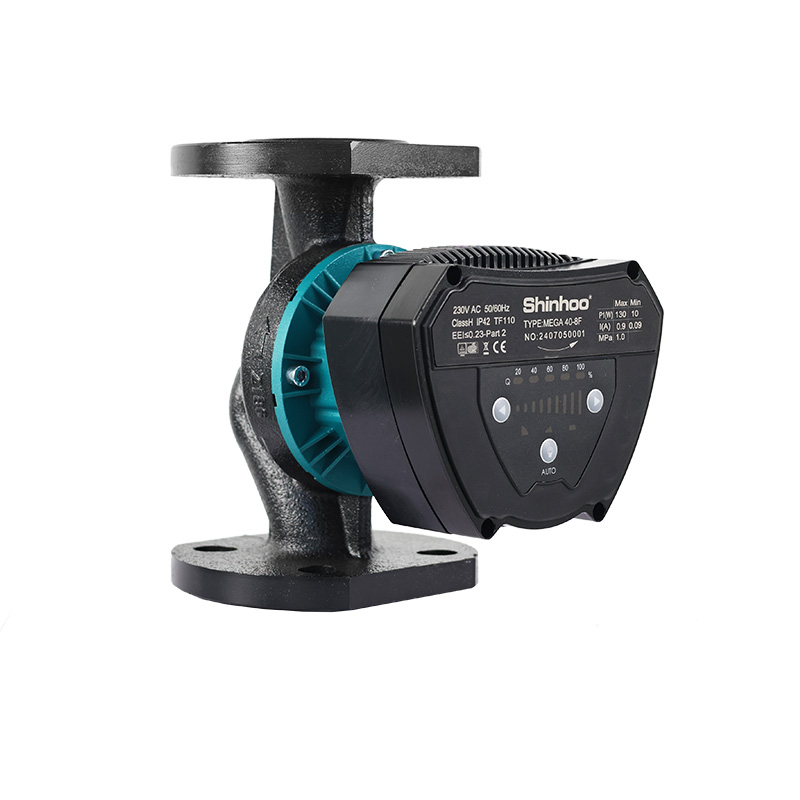

Mega 40-8F1 Система двойного снабжения нагревательного насоса
2 Система смешанной воды с подвладежным нагревом
3 Система горячей воды нагревательного насоса
4 Система контролируемой сигналом ШИМ
5 Система HVAC
6 Котловая система
7 Другие случаи отопления и охлаждения, подходящие для хладагентов, таких как R290
Преимущества
1 Эффективные и энергосберегающие
2 Низкий шум и без утечки
3 ШИМ сигнал и управление 0-10V
4.
5 Многочисленные защиты и стандартизированные интерфейсы
Строительство
Мега Насосы - это мокрые роторные насосы, т.е эн насос и двигатель представляет собой единый блок без уплотнения конца вала Подшипники смазываются накачанной жидкостью
Особенность насосов:
• Контроллер встроен в блок управления;
• Рабочая панель в передней части насоса;
• Внешняя защита двигателя не требуется
Моторный и частотный преобразователь
Мега Насосы оснащены двигателем с постоянным магнитом Этот моторный тип характеризуется повышенной эффективностью по сравнению с традиционно используемыми асинхронными двигателями белки Скорость двигателя устанавливается встроенным частотным преобразователем
Подключения насоса
Резьбовые трубы и фланцевые соединения
Качество отделки поверхности
Корпус насоса и часть головы имеют катафоретическое покрытие для лучшей коррозионной стойкости
Приложение для катафоретического покрытия включает следующие шаги:
• чистка щелочей;
• предварительная обработка цинка фосфата;
• катодное электроосаждение (катафорез);
• Высыхание пленки с лаком и крапинкой при 200 ~ 250 ° C
Легкая установка и эксплуатация
Оснащенный режимом самостоятельного адаптирования (автоматический режим, настройка завода), насос запускается после подключения питания и адаптирует его производительность в соответствии с фактическими потребностями системы
Контроль осуществляется с помощью цифровой модуляции модуляции импульсов (ШИМ) низкого напряжения, что позволяет использовать насос для удовлетворения различных потребностей потока в различных системах
Низкий шум и высокий комфорт
Индекс шума: ≤42db (a)
Низкое потребление энергии
Энергоэффективность класса, энергопотребление наименьшее до 6 Вт
Многократная защита
С чрезмерной напряженной и чрезмерной защитой
ЭКО-ДЕЙСПРАВИТЬ
Eei≤0 23-часовой 2
Быстрый выпуск питания питания
Запуск и быстро остановите насос.

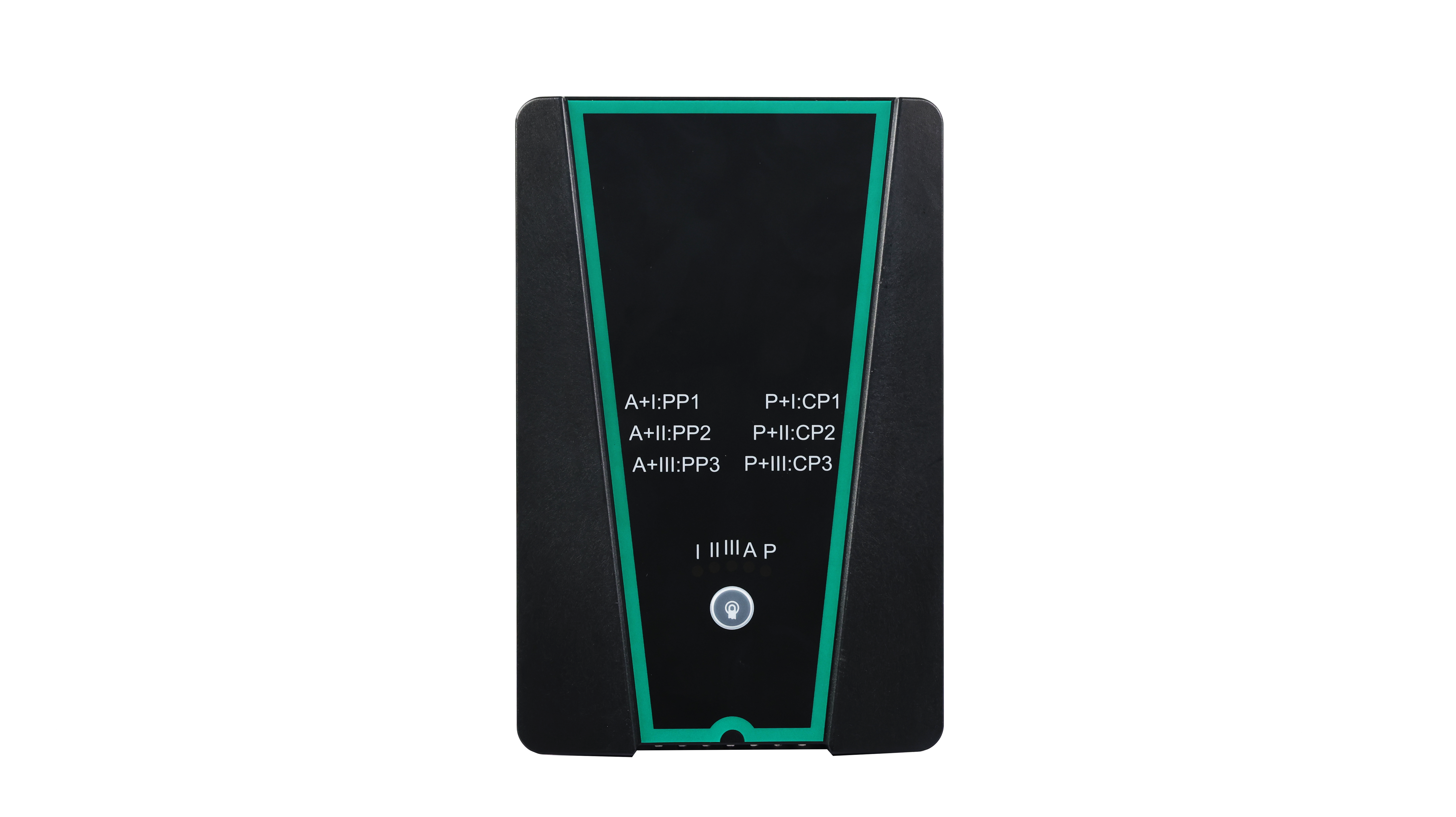

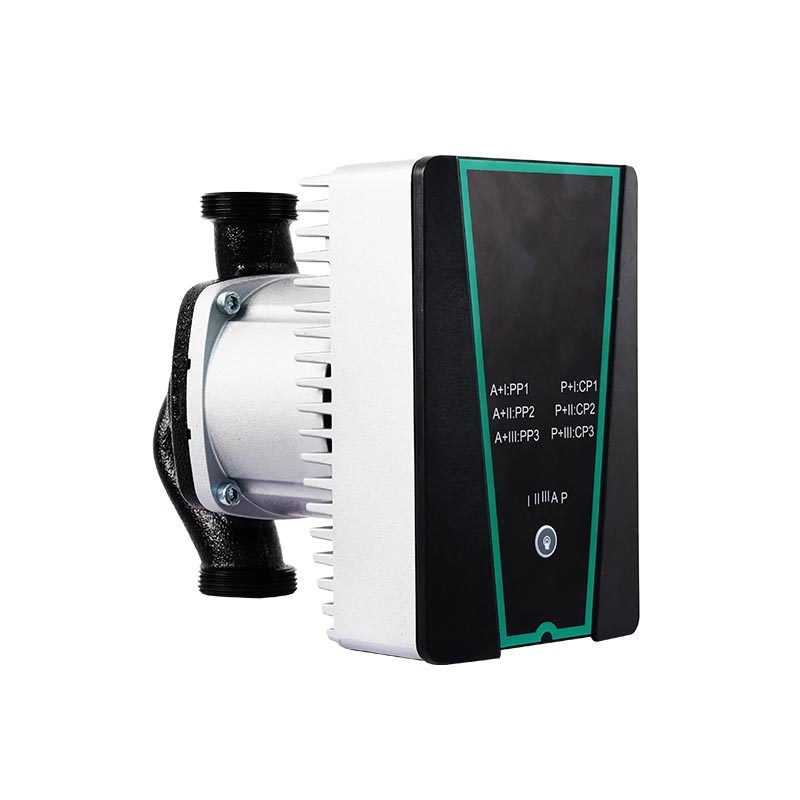

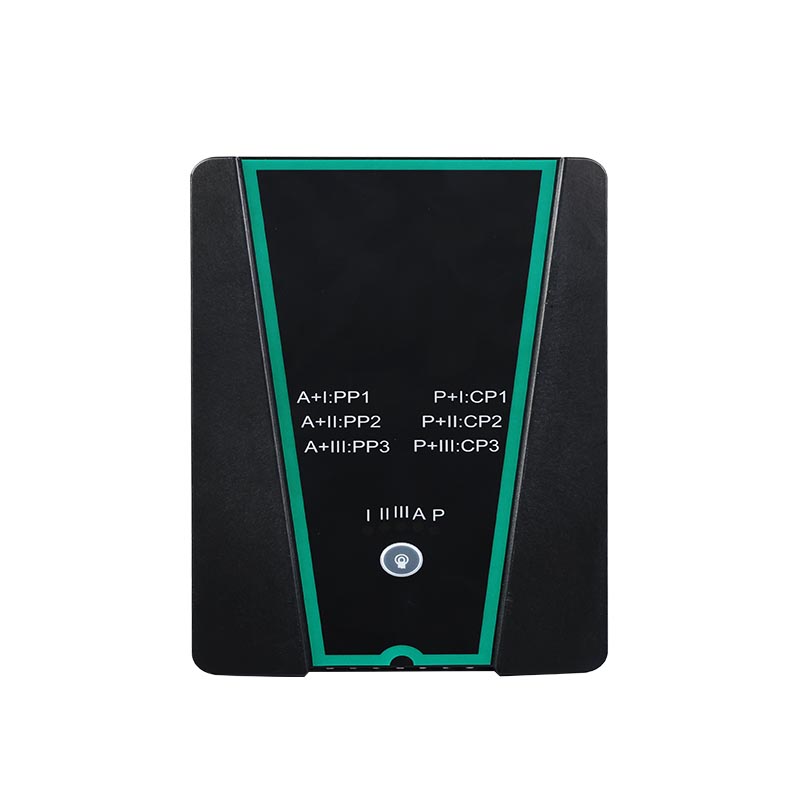

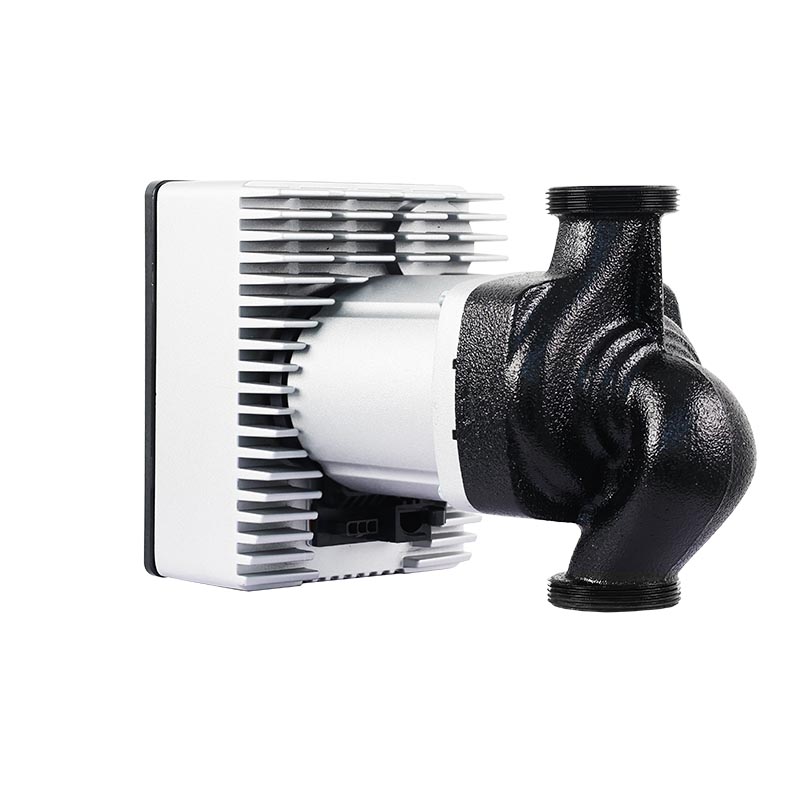

Фото продукта и 10режимы управления
Нажмите кнопку, чтобы переключаться между различными режимами управления и увеличивайте или уменьшите настройку с помощью кнопок слева и правой
Параметр | Объяснение |
А | Автоадаптация |
П | ШИОНГ УПРАВЛЕНИЕ |
Стр | Высокая скорость пропорционального давления |
CP3 | Постоянная скорость высокой скорости |
Условия эксплуатации
Общие инструкции
Вода в системах отопления | Качество воды в соответствии с местными стандартами |
Вода с гликолем | Максимальная вязкость: 10–50 CST ~ раствор воды 50 % / гликоль 50 % при -10 ° C |
Эксплуатационный диапазон
Параметр | МЕГА |
Максимальный поток, q | 15 м³/ч |
Максимальная голова, ч | 8 метров |
Максимальное рабочее давление
ПН 10: 10 бар / 1 0 МПа
Минимальное давление входа
Чтобы избежать кавитационного шума и повреждения подшипников во время работы насоса, следует поддерживать следующее минимальное относительное давление в его входном порте
Впускное давление | Температура жидкости | Давление на входе насоса |
≤ + 85 ° C | 0 005 МПа | |
≤ + 90 ° C | 0 028 МПа | |
≤ +110 ° C. | 0 100 МПа |
Перекачиваемые жидкости
Насос предназначен для накачки чистых и неагрессивных жидкостей без твердых веществ или волокон, которые могут оказывать механическое или химическое воздействие на насос
Вода, используемая в системах отопления, должна соответствовать требованиям к качеству системной воды для отопления
Насосы не должны использоваться для восходящих или взрывных жидкостей, таких как дизельное топливо или бензин
Насосы не должны использоваться для агрессивных жидкостей, таких как кислоты или морская вода Если насос не работает в течение холодного сезона, примите необходимые меры, чтобы избежать низкого температурного убытка
Использование добавок в теплопередаче с плотностью и/или кинетической вязкостью выше, чем вода, снижает производительность насоса
Никогда не используйте добавки, которые могут негативно повлиять на работу насоса Чтобы узнать, можно ли использовать насос с определенной жидкостью, учитывайте несколько факторов
Наиболее важными являются содержание извести, рН, температуру и содержание растворителей и масел
Насос можно использовать для гликоля и водяных смесей на уровне до 50 % См Раздел «Общие инструкции» Накачание гликольных смесей уменьшает гидравлические свойства насоса

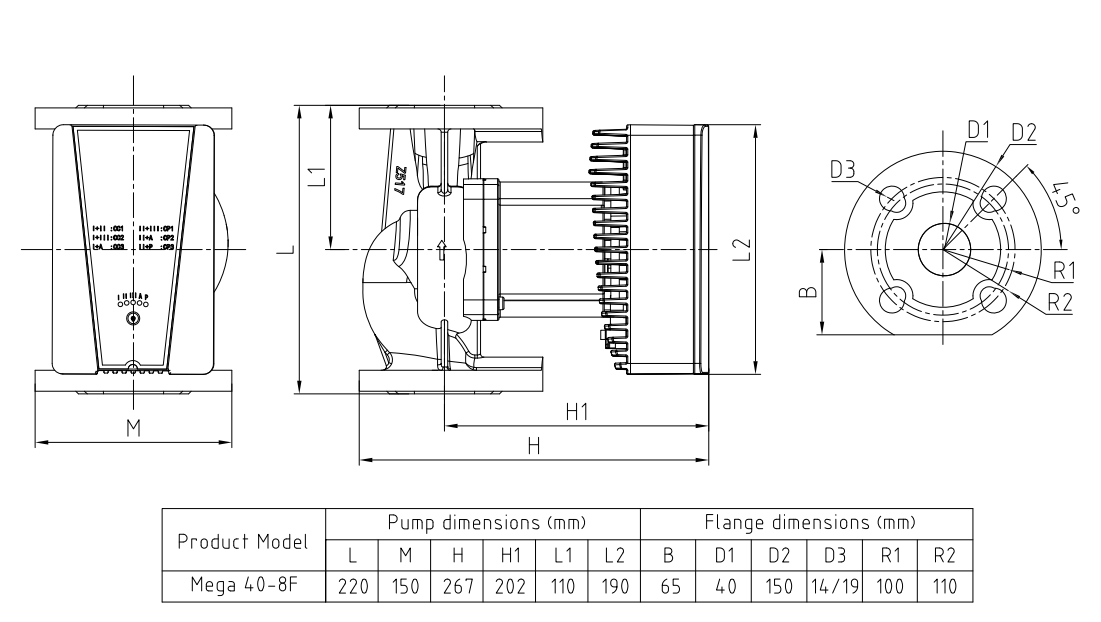

Установочный чертеж
