Защита двигателя |
Внешняя защита не требуется |
|
класс IP |
IP44 |
|
Класс изоляции |
ЧАС |
|
Влажность(РХ) |
Макс. 95% |
|
Давление в системе |
1,0 МПа |
|
Согласие |
CE/GS/EMC/LVD/RoHS/REACH |
|
Температура окружающей среды |
0～+40℃ |
|
Температурный класс |
ТФ110 |
|
Температура жидкости |
-30～+110℃(Гликоль до 50%) |
|
Напряжение/Частота |
110/230В, 60Гц |
|
Корпус насоса |
Чугун/Нержавеющая сталь |
|
Энергия (EEI) |
≤0.23-Часть2 |

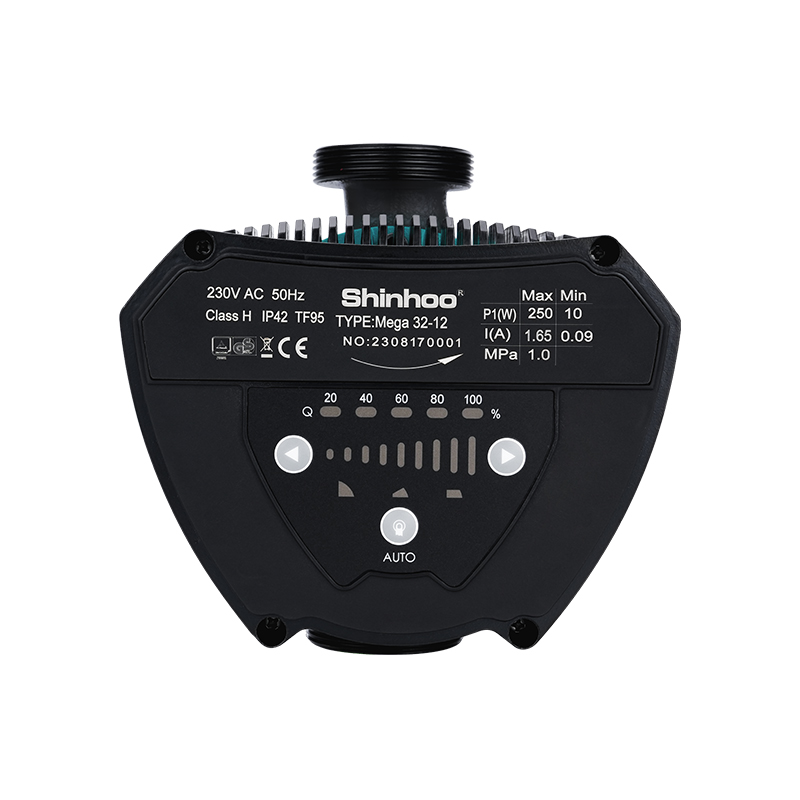

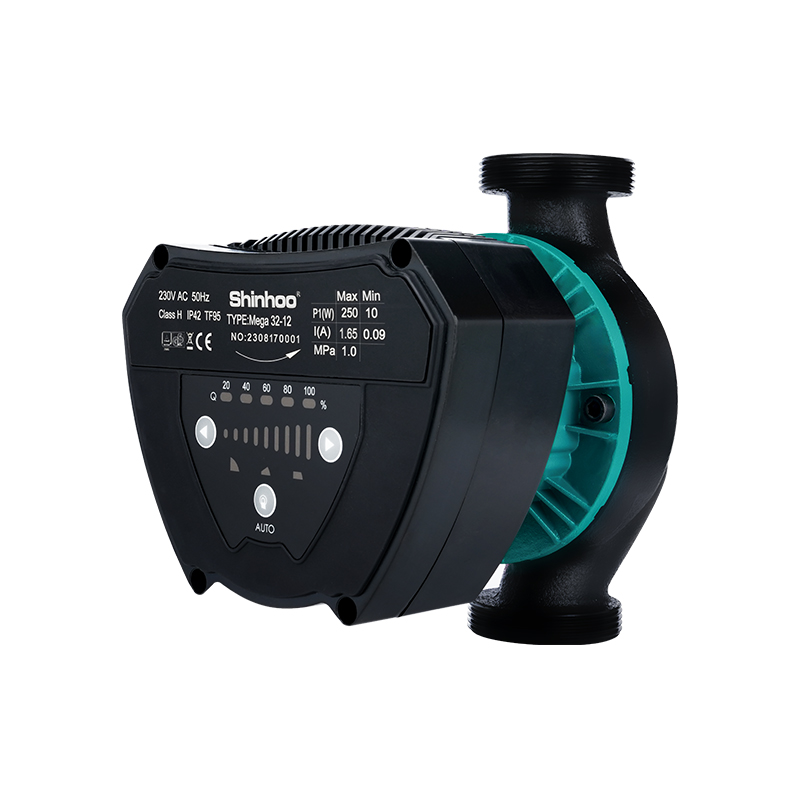

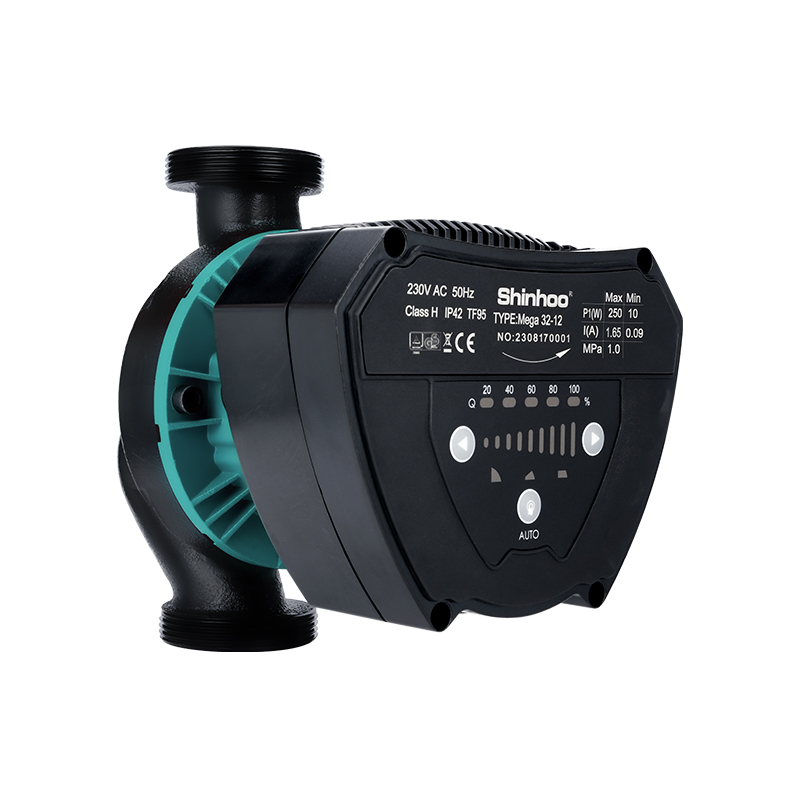

Предмет номер.:
Mega 40-8F1.Система двойного снабжения тепловым насосом
2.Система подогрева пола со смешанной водой
3.Система горячего водоснабжения с тепловым насосом
4.Система управления сигналом ШИМ
5.Система ОВКВ
6.Котловая система
7.Другие случаи нагрева и охлаждения, подходит для хладагентов, таких как R290
Преимущества
1.Эффективность и энергосбережение
2.Низкий уровень шума и отсутствие утечек
3.ШИМ-сигнал и управление 0-10 В
4.Многоступенчатая работа
5.Множественная защита и стандартизированные интерфейсы
Строительство
Мега насосы представляют собой насосы с мокрым ротором, т.е. насоси двигатель представляют собой цельный узел без торцевого уплотнения вала. Подшипники смазываются перекачиваемой жидкостью.
Насосы имеют:
• контроллер, встроенный в блок управления;

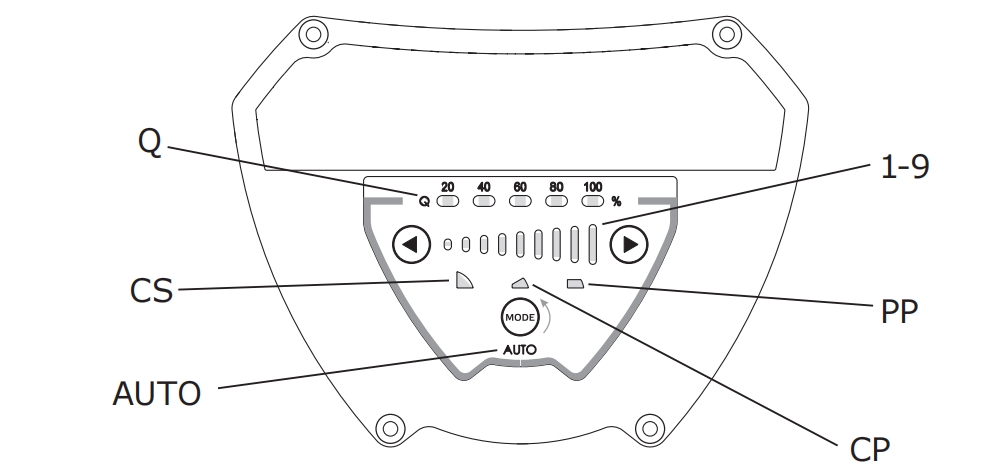

• панель управления на передней части насоса;
• внешняя защита двигателя не требуется.
Двигатель и преобразователь частоты
Мега Насосы оснащены двигателем с постоянными магнитами. Данный тип двигателя отличается повышенным КПД по сравнению с традиционно используемыми асинхронными двигателями с короткозамкнутым ротором. Скорость вращения двигателя регулируется встроенным преобразователем частоты.
Соединения насоса
Резьбовые трубные и фланцевые соединения.
Качество отделки поверхности
Корпус насоса и его головная часть имеют катафорезное покрытие для лучшей коррозионной стойкости.
Нанесение катафорезного покрытия включает в себя следующие этапы:
• щелочная очистка;
• предварительная обработка фосфатом цинка;
• катодное электроосаждение (катафорез);
• сушка лакокрасочной пленки при температуре 200~250 °С.
Простота установки и эксплуатации
Благодаря режиму самоадаптации (автоматический режим, заводские настройки) насос включается сразу после подключения питания и адаптирует свою производительность в соответствии с фактическими потребностями системы.
Управление осуществляется с помощью цифрового низковольтного сигнала широтно-импульсной модуляции (ШИМ), что позволяет использовать насос для удовлетворения различных требований к расходу в различных системах.
Низкий уровень шума и высокий комфорт
Индекс шума: ≤42 дБ(А)
Низкое потребление энергии
Класс энергоэффективности А, энергопотребление минимальное до 6 Вт
Многократная защита
С защитой от перенапряжения и перегрузки по току
Экологический дизайн-эталон
EEI≤0.23-Часть 2
Быстросъемная вилка питания
Быстро запускайте и останавливайте насос.
|

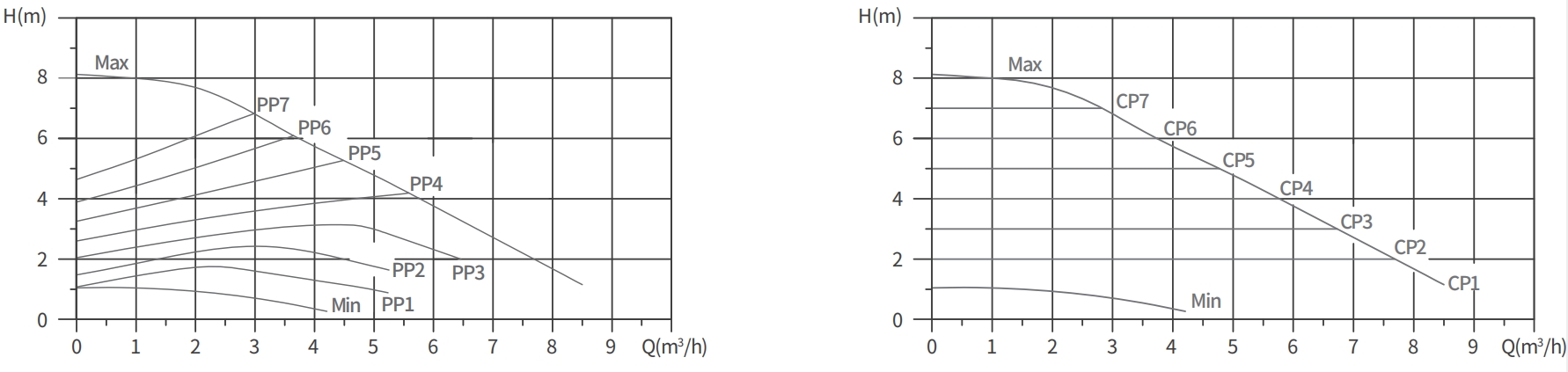

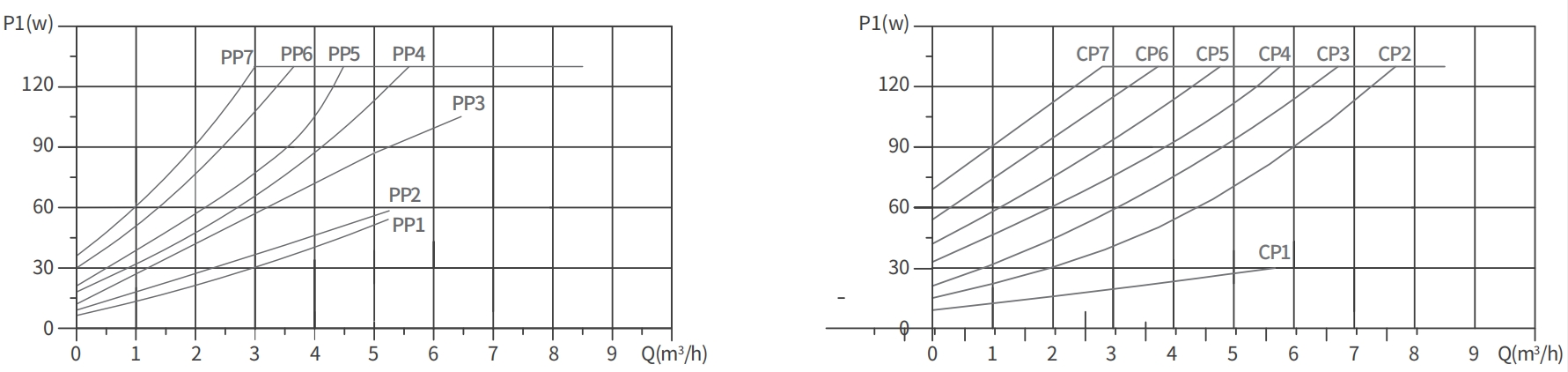

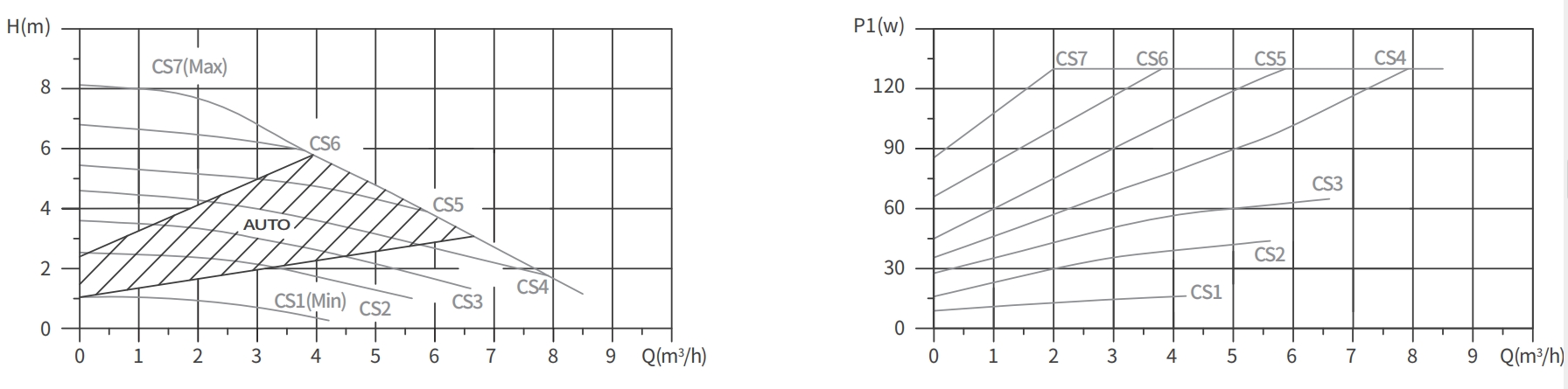

Параметр |
Объяснение |
|
ПП |
Пропорциональные кривые давления |
|
КП |
Кривые постоянного давления |
|
КС |
Постоянные кривые |
|
АВТО |
Диапазон производительности авто |
Условия эксплуатации
Общие инструкции
|
Вода в системах отопления |
Качество воды в соответствии с местными стандартами |
|
Вода с гликолем |
Максимальная вязкость: 10–50 сСт ~ раствор воды 50% / гликоля 50% при -10 °C |
Рабочий диапазон
Максимальное рабочее давление
PN 10: 10 бар / 1,0 МПа.
Минимальное давление на входе
Во избежание кавитационного шума и повреждения подшипников при работе насоса на его входном отверстии должно поддерживаться следующее минимальное относительное давление.
|
Давление на входе |
Температура жидкости |
Давление на входе насоса |
|
≤ + 85 °С |
0,005 МПа |
|
|
≤ + 90 °С |
0,028 МПа |
|
|
≤ +110 °С |
0,100 МПа |
Перекачиваемые жидкости
Насос предназначен для перекачивания чистых и неагрессивных жидкостей без твердых включений и волокон, которые могут оказать механическое или химическое воздействие на насос.
Вода, используемая в системах отопления, должна соответствовать требованиям к качеству сетевой воды для отопительных приборов.
Насосы нельзя использовать для перекачивания легковоспламеняющихся или взрывоопасных жидкостей, таких как дизельное топливо или бензин.
Насосы нельзя использовать для агрессивных жидкостей, таких как кислоты или морская вода. Если насос не эксплуатируется в холодное время года, примите необходимые меры для предотвращения повреждений от низких температур.
Использование присадок в теплоносителе, плотность и/или кинетическая вязкость которого выше, чем у воды, снижает производительность насоса.
Никогда не используйте добавки, которые могут негативно повлиять на работу насоса. Чтобы узнать, можно ли использовать насос с определенной жидкостью, примите во внимание несколько факторов.
Наиболее важными являются содержание извести, pH, температура, а также содержание растворителей и масел.
Насос может использоваться для смесей гликоля и воды до 50%. См. раздел «Общие указания». Перекачивание смесей гликоля снижает гидравлические свойства насоса.

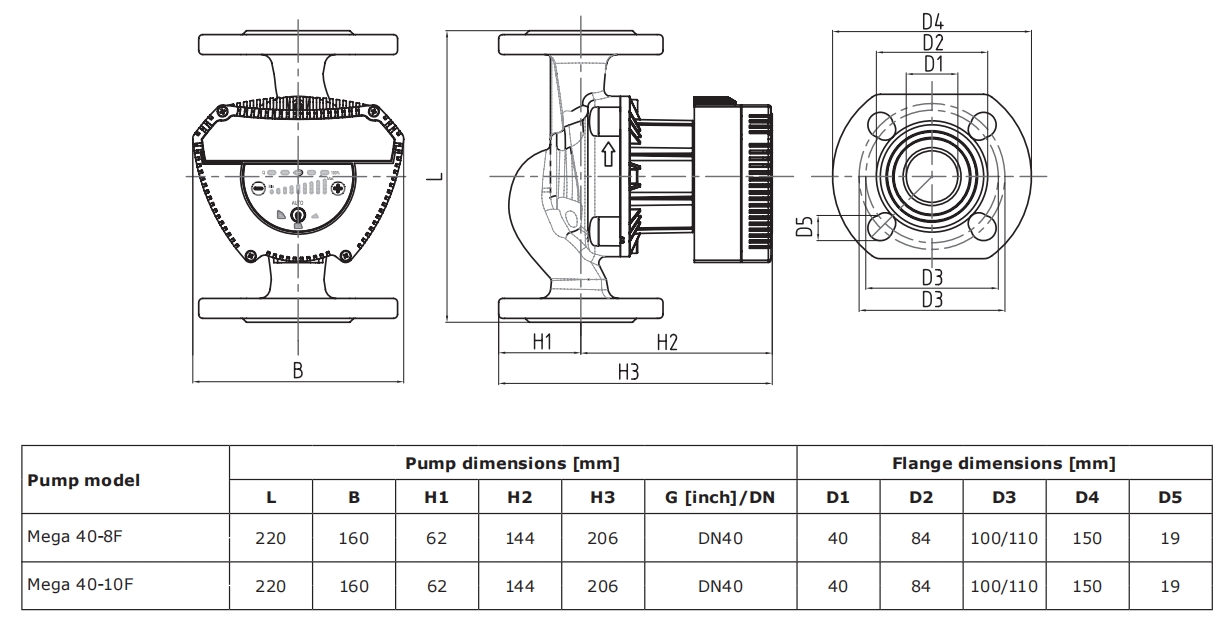

Чертеж установки
