Макс. поток |
8,5 м³/ч |
|
Номинальный поток |
6м³/ч |
|
Давление |
1.0МПа |
|
Максимальная входная мощность |
700 Вт |
|
Макс Хед |
28м |
|
Номинальный руководитель |
22м |
|
Изоляция |
IP55 |
|
Масса |
6 кг±5% |
|
Индекс шума |
＜60 дБ(A)(макс. поток) |
|
Напряжение |
Переменный ток 220~240 В/50 Гц |
|
Максимальная скорость вращения |
5000об/мин |
Предмет номер.:
PFB 06-22 Pro1. Асистемы тепловых насосов ИК-источников
2. Ссолнечные системы отопления
3. Дсистема горячего водоснабжения дома
1. Внутренняя часть корпуса насоса имеет специальное покрытие, которое не подвержено ржавчине;
2. Большой поток, компактная конструкция;
3. Экологическая безопасность, красивый внешний вид, удобство монтажа и надежность эксплуатации.
Тип двигателя
|
Тип двигателя: синхронный двигатель с постоянными магнитами |
Материал эмалированного провода: медь |
Материал магнита: NdFeB |
|
Сопротивление постоянного тока двигателя в холодном состоянии при 20°C: 3,77±5%Ом |
Класс изоляции: F |
|
Середина
|
Среда: вода или гликолевая (≤50%) смешанная жидкость |
Средняя температура: 0℃～90℃ |
Средний показатель pH ：6.5～8.5 |
|
Средняя жесткость：≤25°dH |
Твердая примесь: диаметр и длина ≤0,1 мм, объемная доля ≤0,1% |
|

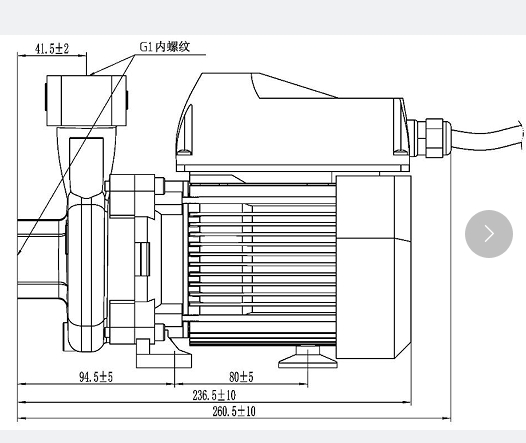

Чертеж установки
Перфогкривая манса
Эта кривая производительности подходит для чистой воды при комнатной температуре. Если насос используется для неочищенных водных сред, гидравлические характеристики насоса будут снижены. Поэтому при выборе насоса необходимо учитывать характеристики транспортируемой жидкости.
Кривая производительности в режиме постоянной скорости (режим HS)

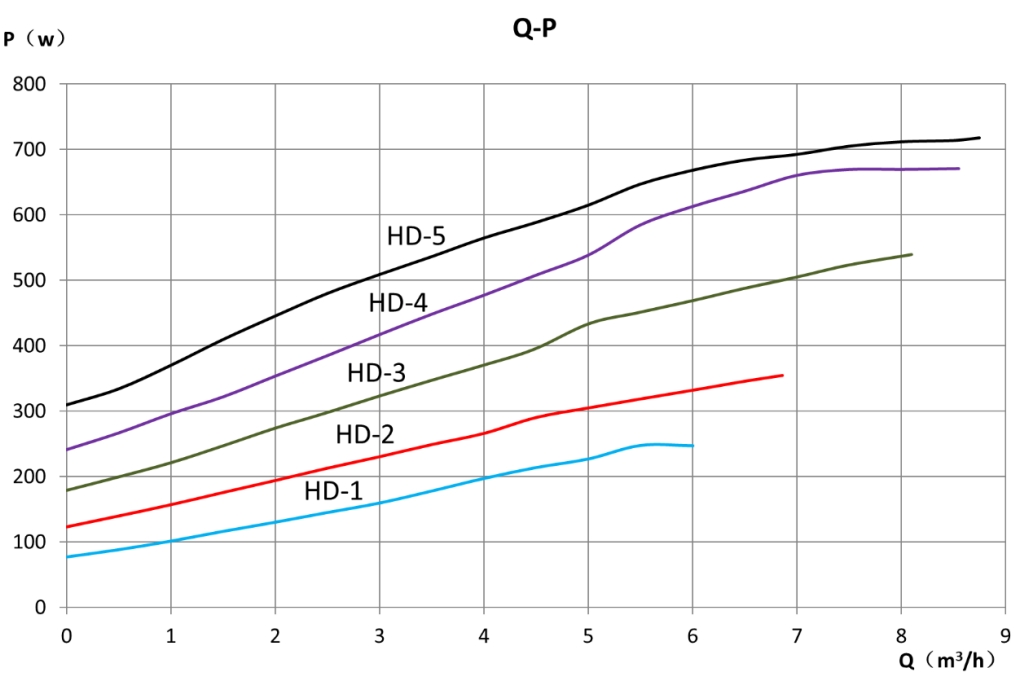

Кривая производительности в режиме постоянного напряжения (режим HD)

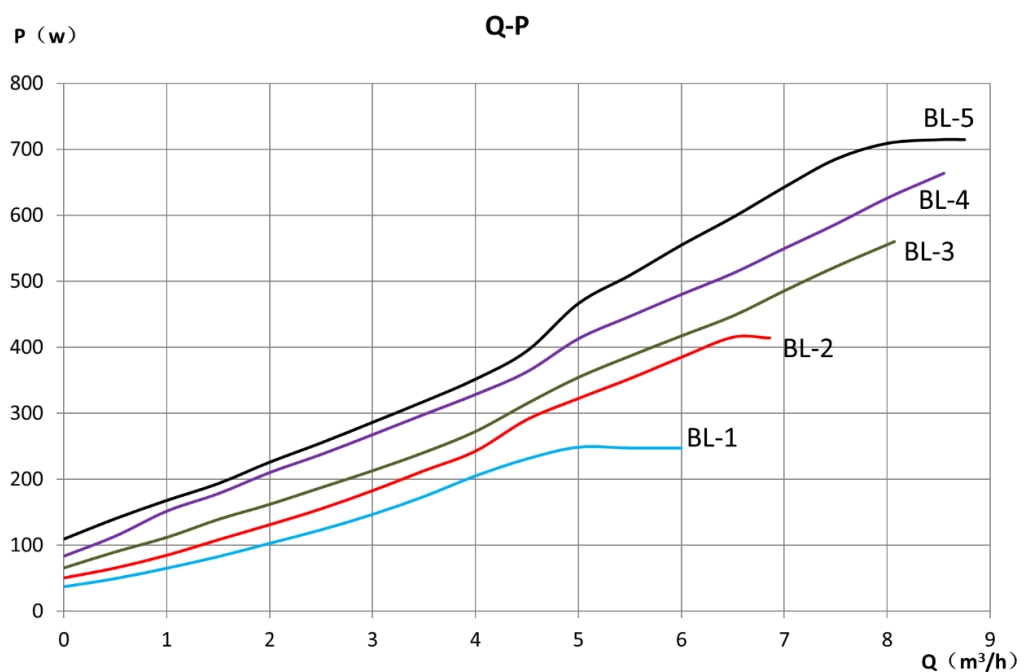

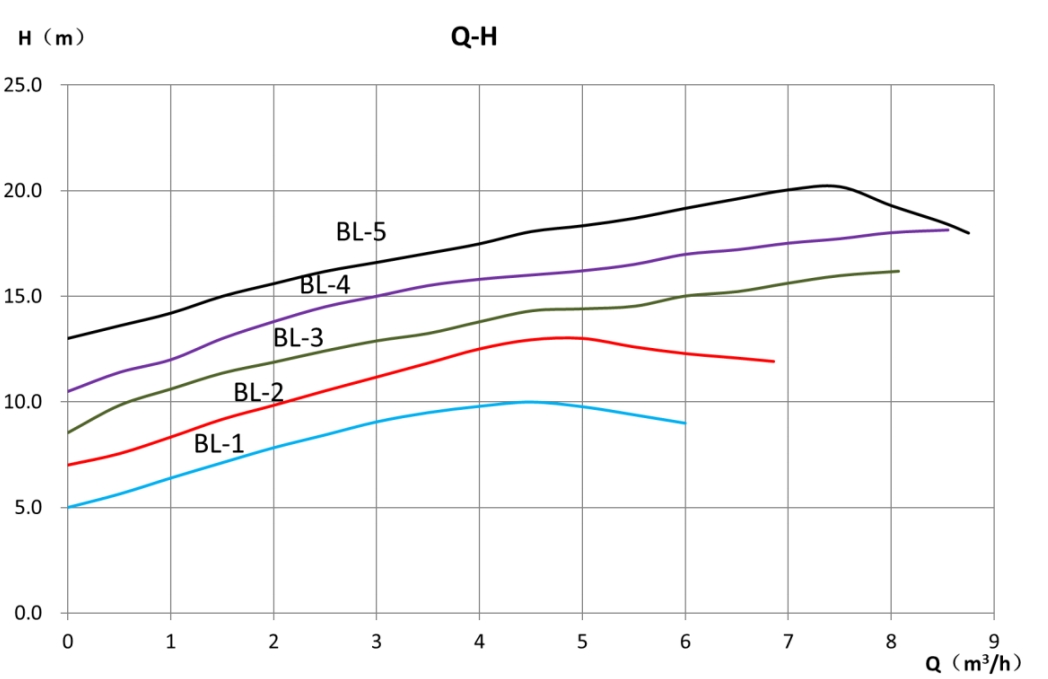

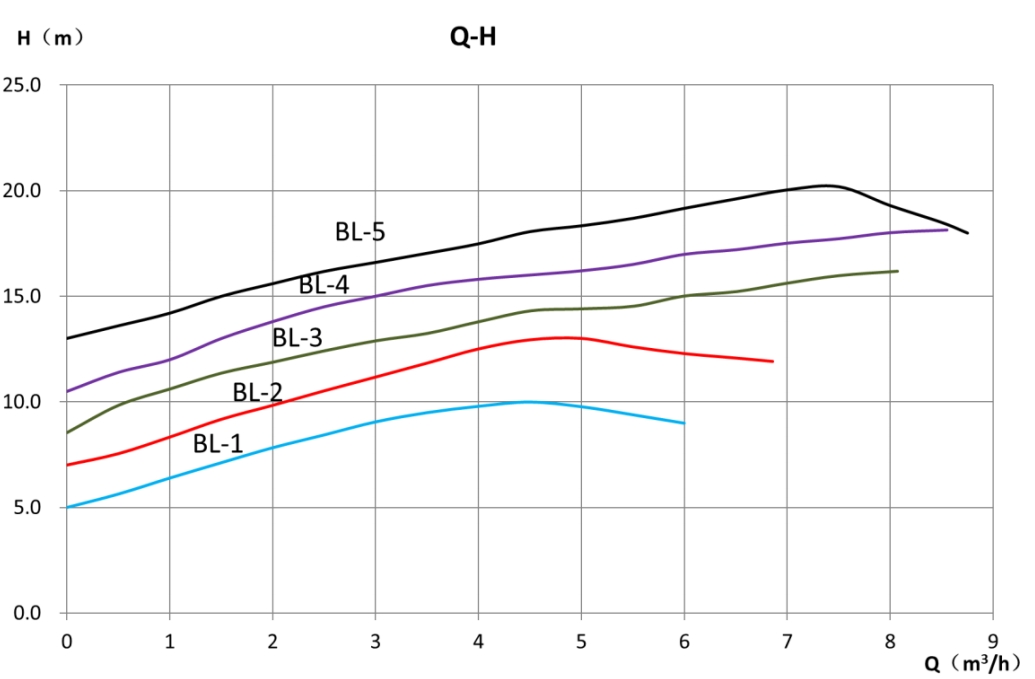

Кривая производительности пропорционального режима (режим BL)
