Макс. расход |
12 галлонов в минуту |
|
Макс. напор |
39 футов |
|
Напряжение питания |
110 В |
|
Температура жидкости |
от 2 до +60 °С |
|
Температура окружающей среды |
от 2 до +40 °С |
|
Макс. рабочее давление |
6 бар |
|
Подключение ПРОМО 15-12А |
G 3/4" |
Предмет номер.:
Promo 15-12A1. П ромо насосы предназначены для увеличения давление в используемых в настоящее время системах водоснабжения частных домов.
2. В первую очередь они используются для создания напора перед водонагревателями (газовыми водонагревателями и проточными водонагревателями), стиральными и посудомоечными машинами.
3. П ромо также может использоваться для увеличения давления воды в душе или других точках распределения воды.
4. П ромо Насосы используются в открытых системах и могут быть напрямую подключены к системе водоснабжения.
5. П ромо Насосы оснащены встроенным реле потока, которое используется для автоматического включения/выключения насоса при открытии крана в точке распределения воды.
6. Насосы выпускаются с чугунным корпусом с катафорезным покрытием, рабочее колесо изготовлено из композитного материала.
Условия эксплуатации
Минимальное давление на входе — 0,2 бар.
Насос следует размещать в неагрессивной и невзрывоопасной среде.
Относительная влажность воздуха — не более 95 %.
Перекачиваемые жидкости
1. чистая вода .
2. хлорированная водопроводная вода.
3. Насос нельзя использовать для перекачивания взрывоопасных жидкостей, таких как дизельное топливо, бензин и другие подобные жидкости.
Строительство
Эти насосы относятся к типу насосов с герметичным ротором, то есть насос и двигатель образуют единый узел без уплотнения вала. Для герметизации требуются только две прокладки. Подшипники смазываются перекачиваемой жидкостью.
Таким образом, двигатель Promo охлаждается перекачиваемой жидкостью и не оснащен вентилятором, что позволяет ему работать бесшумно.
Благодаря уникальной системе керамических подшипников насосы Promo исключительно долговечны и надёжны. Насос комплектуется кабелем с вилкой Schuko.
Двигатель Promo 15-12A оснащён защитой от тепловой перегрузки. В обоих случаях дополнительная внешняя защита двигателя не требуется.
Класс защиты корпуса: IP42.
Класс изоляции: H.

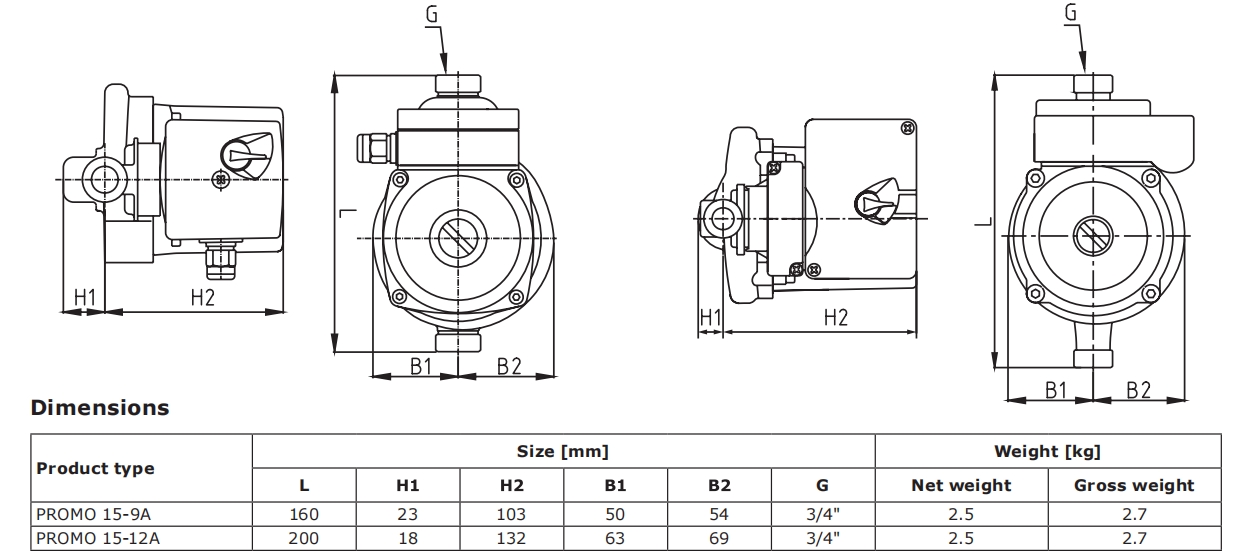

Чертеж установки
