Источник питания | 220В, 50 Гц однофазный переменный ток |
Максимальное давление системы | ≤0 3 МПа |
Изоляционная класс | Беременный |
Уровень защиты | IPX5 |
Температура окружающей среды во время работы | В диапазоне от 0 ° C до 50 ° C |
Температура трудовой жидкости | В пределах диапазона от 5 ° C до 50 ° C |
Доставка жидкости | чистая вода |
Предмет номер.:
SP-7000A1. Используется для циркулирующей фильтрации водяных насосов в различных небольших семейных бассейнах;
2. Для пресноводной аквакультуры фильтрация циркуляции воды;
3. Используется при производстве потока циркулирующей воды, фонтанов и других водных особенностей в различных развлекательных достопримечательностях в городе;
4. Фильтрация циркуляции марикультуры;
5. Фильтрация циркуляции бассейна.
1. Части потока насоса изготовлены из всех инженерных пластмасс;
2. Материал вала SUS304+45# выбирается и соответствует специальному механическому уплотнению, чтобы реализовать полное разделение водяного вала, чтобы предотвратить коррозию и уплотнение надежно;
3. Водный вал разделен, безопасен и наделен.
1.
1 1 Обнаружение двигателя
1 1 1 Обнаружение удара по поводу поворота двигателя;
1 1 2 Обнаружение сопротивления моторной изоляции;
1 1 3 Обнаружение напряжения выдерживания двигателя;
1 1 4 Обнаружение сопротивления устойчивости к двигателе;
1 1 5 Тест на вращение двигателя
1 2 Сборник сборки
1 2 1 Обнаружение сопротивления заземления всего насоса;
1 2 2 Обнаружение сопротивления изоляции всего насоса;
1 2 3 Насос выдерживает выявление тока утечки напряжения;
1 2 4 Обнаружение тока утечки всего насоса;
1 2 5 Низковольтное запуска обнаружение всего насоса;
1 2 6 Обнаружение мощности без нагрузки всего насоса;
1 2 7 Проверьте ток без нагрузки всего насоса
2 Условия работы
2 1 Источник питания: 220 В, 50 Гц однофазный переменный ток
2 2 Максимальное давление системы: ≤0 3 МПа
2 3 Изоляционная класс: B
2 4 Уровень защиты: IPX5
2 5 температура окружающей среды во время работы: в пределах диапазона от 0 ° C до 50 ° C
2 6 Температура трудовой жидкости: в пределах диапазона от 5 ° C до 50 ° C
2 7 Доставка жидкости: прозрачная вода
Установочный чертеж

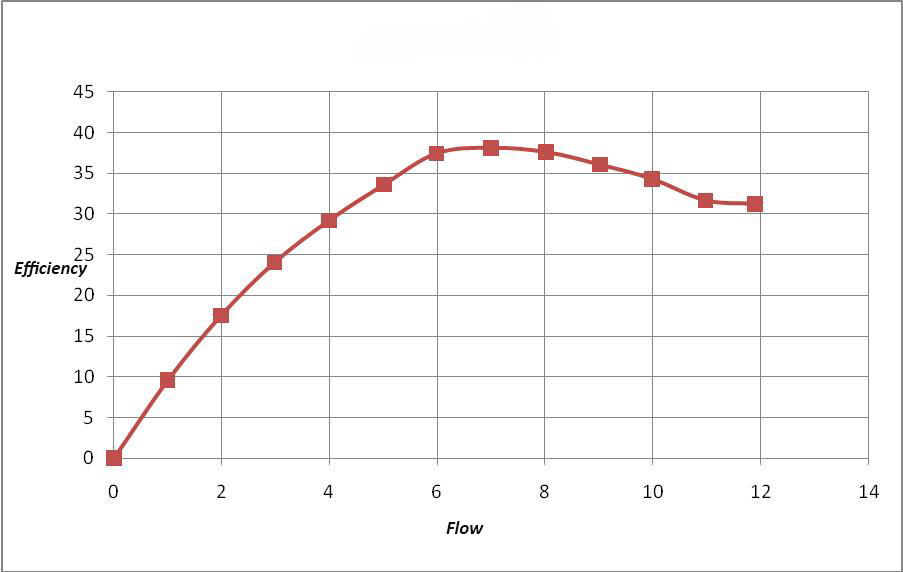

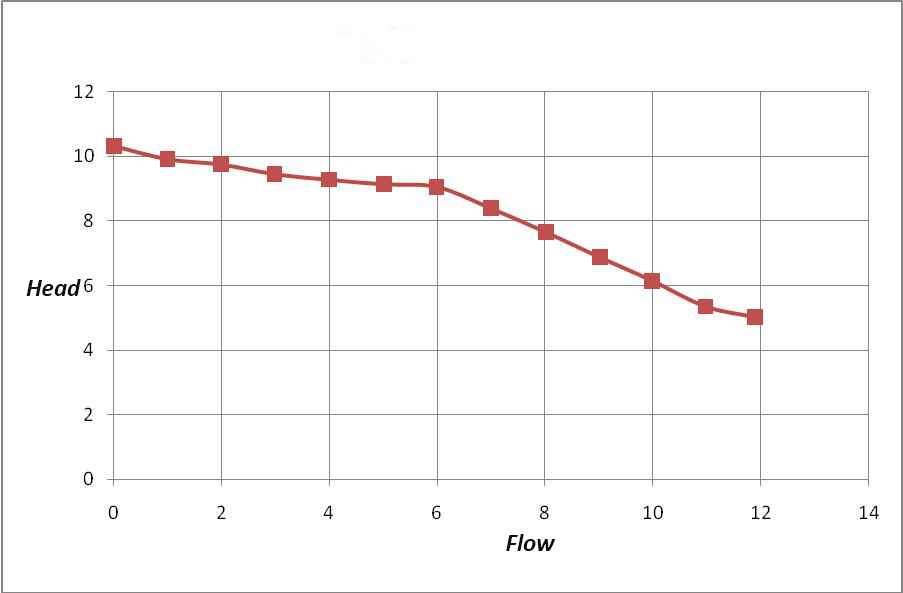

Performance Parametercurves
H ----- Голова
EM ---- Эффективность
Q ----- Поток
