Модель | U (v)/f (Гц) | Скорость | Q (м³/ч) | H (м) | P (W) | Я) |
GPD15-4S Z178 | 230/50 | Iii | 2. 0 | 4. 0 | 65 | 0. 28 |
II | 1. 2 | 3. 0 | 50 | 0. 22 | ||
я | 0. 8 | 2. 0 | 32 | 0. 15 | ||
GPD15-5S Z178 | 230/50 | Iii | 2. 2 | 5. 0 | 85 | 0. 40 |
II | 1. 5 | 4. 0 | 60 | 0. 30 | ||
я | 1. 0 | 2. 5 | 40 | 0. 22 | ||
GPD15-6S Z178 | 230/50 | Iii | 2. 5 | 5. 7 | 100 | 0. 45 |
II | 1. 8 | 4. 5 | 70 | 0. 35 | ||
я | 1. 0 | 2. 5 | 55 | 0. 25 | ||
GPD15-7S Z178 | 230/50 | Iii | 2. 8 | 6. 5 | 130 | 0. 60 |
II | 2. 0 | 5. 0 | 110 | 0. 52 | ||
я | 1. 2 | 3. 5 | 90 | 0. 42 |
Предмет номер.:
Z1781. Нанесите на стену подвешенную газовую систему
2. Перенесите электрическую энергию в гидравлическое давление
3. Перенесите нагревательную воду
4. Выхлочать воздух из системы HW
5. Подходит для настенного газового котла: 18 кВт, 24 кВт, 28 кВт, 31 кВт и т Д.
1. Стенная настенная котловая насоса Shinhoo состоит из статора, ротора, защитного крышки, вентиляционного клапана и так далее
2. Запечатывание: статор и ротор, запечатанные крышкой экранины из нержавеющей стали, интегральной конструкции, запечатанной
3. Теплостойная резиновая шайба, а не механическое уплотнение Это не обеспечивает утечки
4. Смазка и охлаждение:Используйте внутреннюю циркуляцию, смазывается и охлаждается циркулированной жидкостью
5. Мотор: Класс изоляции - H Внутренний тепловой защитник Единственная скорость и три скорости доступны
6. Класс защиты: IP 42
7. Вентиляция:Основываясь на принципе плавающего мяча, интегрированная вентиляционная система может исчерпывать воздух из воды
8. Автоматически во время инъекции жидкости и работы
9. ШумШум насоса, который работает в котле с номинальным потоком, меньше 42 дБ(А).
Серия GPD, стандартный эффективность газового котла насоса

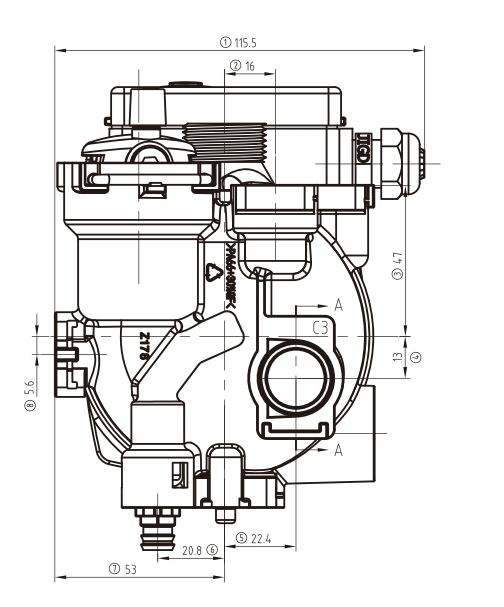

Модель: GPD15-XS Z178
Головка насоса: 4 м, 5 м, 6м, 7м
Максимум Поток: 2 8m³/час
Максимум Голова: 6 5м
Температура жидкости: 20-95●
Максимум Давление: 3 бар
Условие работы
Власть: AC230V, 50 Гц
Минимальное напряжение запуска и работы: 175 В
Различное напряжение и частота доступны в соответствии с требованиями клиента Все кривые производительности в Этот каталог основан на насосах с источником питания AC 230V, 50 Гц.
Макс Системное давление: 3 бар
Чтобы избежать кавитационного повреждения подшипника насоса, минимальное давление входа должно быть сохранено как Внизу: 1BAR
Температура окружающей среды должна быть ниже температуры жидко Интерьер статора
Трансмиссионная жидкость: Тонкие, чистые, некоррозионные и неэкспозиционные жидкости без каких-либо частиц, волокна или минерального масла Насос не может использоваться для переноса легковоспламеняющихся жидкостей, таких как дизель, бензин и т Д
Сухой бег:Насос смазывается водой, сухой бег должен быть не более 10 с
Установка:
Осевое направление насоса должно быть параллельно земле, а вентиляционный клапан должен быть установлен вертикально
Пользователь не должен затянуть гайку клапана
Это должно быть правильно установлено профессиональным человеком
