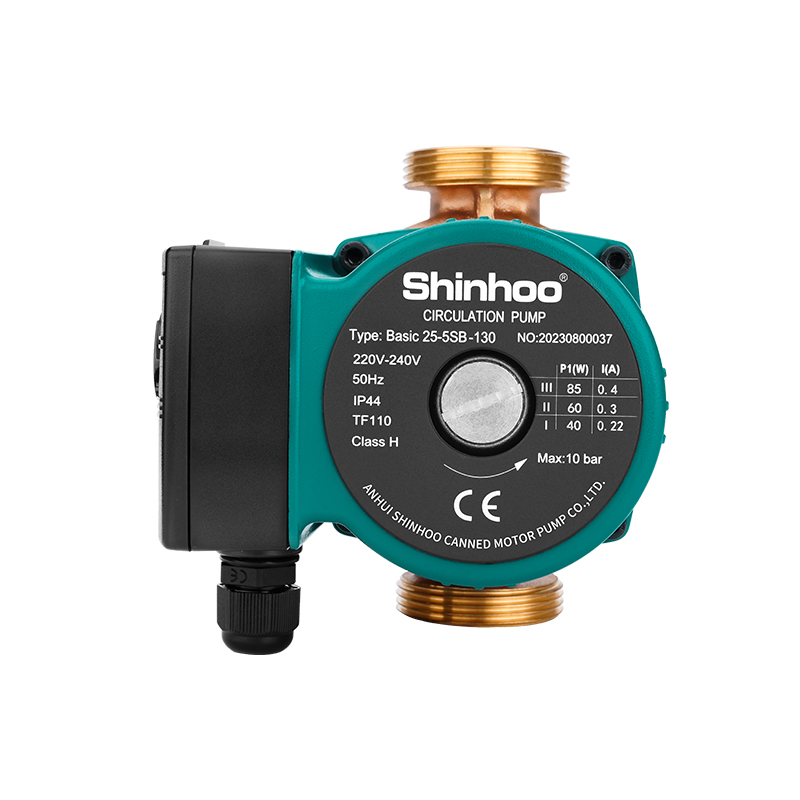

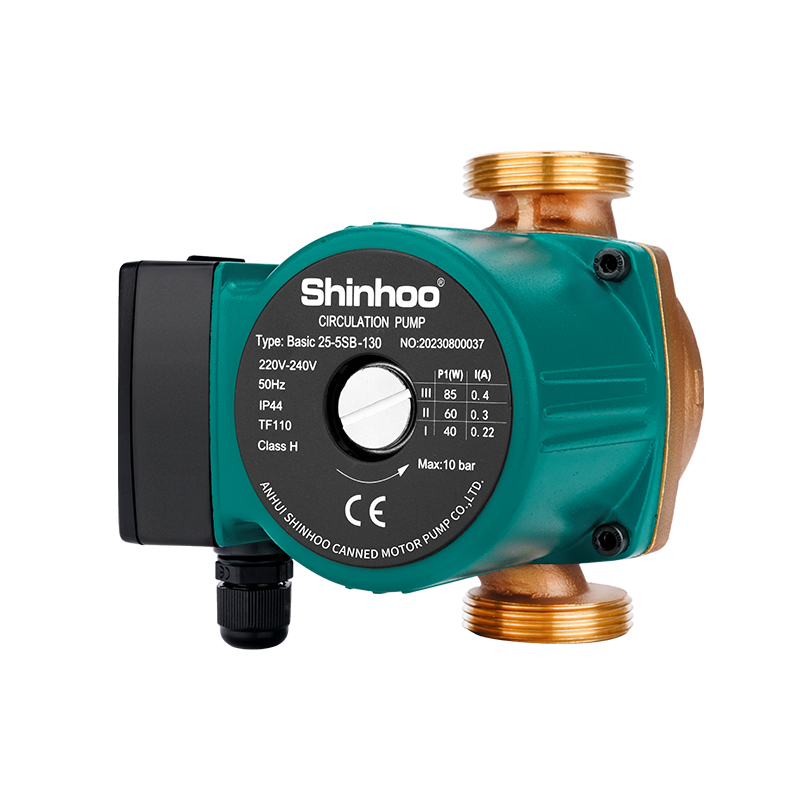

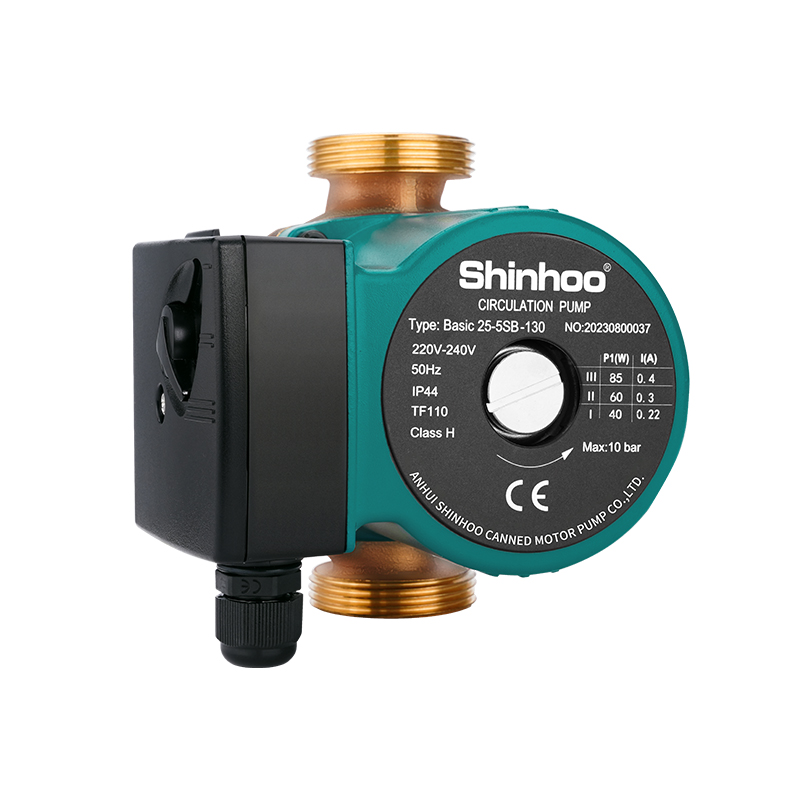

Модель |
Базовый 25-5SB |
|
Длина корпуса насоса |
130/180 мм |
|
Власть |
85/60/40 Вт |
|
Макс. поток |
3,3 м³/ч |
|
Макс голова |
5 м |
|
Текущий |
0.4/0.3/0.22A |
|
Напряжение/Частота |
115/230 В 50/60 Гц |
|
Корпус насоса |
медный корпус (B) |
|
Перекачиваемая жидкость |
Вода |
|
Класс изоляции |
ЧАС |
|
Степень защиты |
IP44 |
|
Диапазон температур жидкости |
2-110℃ |
|
Максимальное системное давление |
1,0 МПа |
Предмет номер.:
Basic 25-5SB1. Коммерческая система тепловых насосов
2. Рециркуляция горячей воды в бытовых условиях
3. Бытовая система отопления с насосом
4. Системы отопления горячей водой всех видов
5. Промышленные циркуляционные системы
6. Системы холодного водоснабжения и системы кондиционирования воздуха
Базовые циркуляционные насосы Разработанные и произведенные нашими специалистами, они обладают следующими характеристиками: низкий уровень шума, отсутствие утечек, экологическая безопасность в эксплуатации, эстетичный внешний вид, простота установки и надежная работа.
Строительство
Б ASIC насосы Они относятся к типу с герметичным ротором, то есть насос и двигатель образуют единый блок без сальника вала. Для такого блока требуется всего два уплотнительных кольца, а подшипники смазываются перекачиваемой жидкостью.
Преимущества B ASIC Конструкция насосов:
1. Одно- или трёхскоростной двигатель.
2. Керамические радиальные подшипники.
3. Углеродный упорный подшипник.
4. Защитный кожух ротора, внешний кожух ротора и опорная пластина изготовлены из нержавеющей стали.
5. Корпус насоса из чугуна.
6. Термовыключатель, встроенный в обмотку статора, для двигателей мощностью от 300 Вт.
Условия труда
1. Давление в системе: макс. 10 бар.
2. Температура жидкости: от +2 до +110 °С.
3. Пользователи могут выбрать модель из спектрального набора типов в соответствии с требуемыми параметрами напора, расхода и частоты.
4. Питание: напряжение 230 В, частота 50 Гц, однофазное переменное напряжение. Модели, указанные в таблице, также могут быть изготовлены по требованию заказчика с питанием от сети 230 В/60 Гц или 115 В/60 Гц. Кривые и параметры производительности в этой таблице относятся только к изделиям с питанием от сети 230 В/50 Гц.
5. Максимальное давление в системе: 1,0 МПа.
6. Температура окружающей среды: 0℃ ～ 40℃, температура среды: 2℃ ～ 110 ℃. Во избежание образования конденсата в статоре убедитесь, что температура окружающей среды ниже температуры жидкости.
7. Рабочая среда: жидкая, чистая, некоррозионная и невзрывоопасная жидкость, не содержащая твердых частиц, волокон или минерального масла. Насос нельзя использовать для перекачивания легковоспламеняющихся жидкостей, таких как дизельное топливо и бензин.
8. Перекачка жидкости с высокой вязностью снизит производительность насоса, поэтому при выборе насоса необходимо учитывать вязкость рабочей среды.
9. Поддерживайте минимальное давление на входе насоса, чтобы избежать кавитационного шума и повреждения подшипников насоса.
Б ASIC В этой серии используются два типа трубных соединений. ： Резьбовое и фланцевое соединение. Модели мощностью более 300 Вт, как правило, имеют фланцевое соединение. Мы можем изготовить изделие по индивидуальному заказу в соответствии с вашими потребностями.
Корпус насоса обычно изготавливается из чугуна. Также доступны корпуса из бронзы и нержавеющей стали.
Насос с чугунным корпусом широко используется для подачи воды для отопления помещений. Насос с бронзовым корпусом в основном используется в системах напольного отопления. Для подачи горячей воды в бытовые нужды мы рекомендуем использовать насос с медным корпусом (B).
Допустимые температурные пределы
1. Насос работает в трех режимах частоты вращения, что позволяет выбрать оптимальную производительность для конкретной гидравлической системы.
2. Температура окружающей среды: от 0 до 40 °С
3. Температура жидкости: от +2 до +110 °С
4. Температура хранения: от -30 до +55 °С
Звуковое давление
Уровень звукового давления зависит от потребляемой мощности:
≤ 50 дБ(А) для моделей с P1<1000 Вт
≤ 54 дБ(А) для моделей с P1>1000 Вт
Установка
При установке вал насоса должен быть параллелен земле. Перед запуском откройте вентиляционный винт на верхней части двигателя, чтобы обеспечить свободный доступ воздуха в насос, а затем затяните его обратно. Это поможет предотвратить работу насоса всухую.
Теги :
Модель Базовый 25-7SB Длина корпуса насоса 130 мм Власть 130/110/90 Вт Макс. поток 4 м³/ч Макс . голова 7 м Текущий 0.6/0.52/0.42A Напряжение/Частота 115/230 В, 50/60 Гц Перекачиваемая жидкость Чистая вода Класс изоляции ЧАС Степень защиты IP44 Диапазон температур жидкости 2-110℃ Максимальное системное давление 1,0 МПа Корпус насоса Латунный корпус

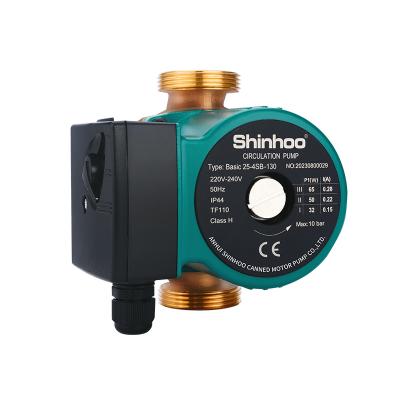

Модель Базовый 25-4SB длина корпуса насоса 130/180 мм Власть 65/50/32 Вт Макс. поток 3,0 м³/ч Макс голова 4м Текущий 0.28/0.22/0.15A Напряжение/Частота 115/230 В 50/60 Гц Корпус насоса медный корпус (B) Перекачиваемая жидкость Вода Класс изоляции ЧАС Степень защиты IP44 Диапазон температур жидкости 2-110℃ Максимальное системное давление 1,0 МПа
