Номинальное напряжение |
220-240 В переменного тока |
|
Расчетное давление |
1,0 МПа |
|
Температурный класс |
ТФ110 |
|
Максимальный ток |
3,55 А |
|
Частота |
50 Гц |
|
Входная мощность |
700 Вт |
|
Класс изоляции |
IP44 |
|
Скорость двигателя |
2800 об/мин~2850 об/мин |
|
Шум |
< 48 дБ(А) (номинальная точка ) |
|
Согласие |
CE / RoHS / ДОСТИГАЕМОСТЬ |
Предмет номер.:
Basic T40-12FВодяные насосы могут использоваться в смешанных контурах в одно- и двухтрубных системах отопления и крупных системах, а также в различных областях, таких как городские квартиры, загородные виллы, нагнетание давления в жилых домах, геотермальные системы и циркуляция горячей воды, циркуляция жидкости в системы охлаждения и кондиционирования, бойлеры солнечного водоснабжения и т. д.
В двух распределительных коробках двухголовочного насоса расположены релейные модули , соединенные между собой кабелем. Существует три режима работы, которые можно переключать с помощью переключателя:
1) Альтернативный запуск (заводские настройки по умолчанию)
Два насоса работают поочередно в виде рабочих и резервных насосов , каждый из которых работает попеременно каждые 24 часа. Если рабочий насос прекращает работу из-за неисправности или отключается вручную, автоматически включается резервный насос. Порядок работы рабочего насоса и резервного насоса можно выбрать, выбрав переключатель.
2) Режим ожидания
Две головки насоса: одна в качестве рабочего насоса, другая в качестве резервного. В этом режиме рабочий насос будет работать непрерывно и не будет совершать периодические автоматические переменные действия. Если рабочий насос по какой-либо причине вышел из строя или был отключен вручную, резервный насос запустится автоматически. Порядок работы рабочего насоса и резервного насоса можно выбрать, выбрав переключатель.
3) Режим работы с одним насосом
Один насос работает независимо и не взаимодействует с другими насосами. В этом режиме, если работающий насос перестает работать из-за неисправности или отключается вручную, он не переключается автоматически на другой насос.
Основные параметры продукта
|
Максимальный расход (м³/ч): 11 |
Максимальный напор (м): 14 |
||
|
Номинальный расход (м³/ч): 8 |
Номинальный напор (м): 10 |
||
|
Номинальное напряжение: 220-240 В переменного тока |
Максимальный ток: 3,55 А |
Частота: 50 Гц |
Входная мощность: 700 Вт |
|
Расчетное давление: 1,0 МПа |
Шум: <48 дБ (А) (рейтинговый балл) |
Скорость двигателя: 2800 об/мин~2850 об/мин |
Класс изоляции: IP44 |
|
Температурный класс: TF110 |
|
Вращение: вращение против часовой стрелки (если смотреть со стороны входа крыльчатки) |
|
Требования к носителям для использования
|
Используемая среда: вода или смесь воды и этиленгликоля (≤ 50 %). |
Средняя температура воды : 2 ℃ ~ 110 ℃. |
|
Среднее значение pH: 6,5 ~ 8,5. |
Средняя жесткость : ≤ 25 ° dH |
|
Содержание твердых примесей в среде: диаметр и направление длины твердых примесей составляют ≤ 0,1 мм, а объемное соотношение составляет ≤ 0,1% . |
|
Экологические требования к использованию
|
Использование: держите ось горизонтальной. |
Высота: ＜1000 м. |
|
Температура рабочей среды: 0 ℃ ~ 40 ℃ (В трубопроводе и циркуляционном насосе нет явления замерзания) Примечание. Температура окружающей среды всегда должна быть ниже температуры транспортируемой жидкости , в противном случае в полости статора появится конденсированная жидкость . |
Влажность рабочей среды ≤ 95 % |
Требования к среде хранения
|
Условия хранения Температура : - 3 0℃~70℃ (в трубопроводе и циркуляционном насосе нет явления замерзания) |
Влажность среды хранения ≤ 95 % |
Сравнительная таблица температуры воды и давления на входе
|
температура жидкости |
＜70 ℃ |
90 ℃ |
110 ℃ |
|
Входное давление |
0,4 бар |
0,8 бар |
1,5 бар |
|
|
подъемник на 4 метра |
8- метровый подъемник |
1 5- метровый подъемник |
Тип двигателя
|
Тип двигателя: однофазный асинхронный двигатель |
Материал эмалированного провода: медь |
Уровень изоляции: H |
|
Холодное сопротивление двигателя постоянному току при 20 ℃: Сопротивление главной фазы: 9,9 ± 5 % Ом Сопротивление вторичной фазы: 15,2 ± 5 % Ом |
||
Габаритный установочный чертеж
При ранней установке циркуляционного насоса вал циркуляционного насоса должен находиться в горизонтальном положении, а допустимый угол установки вала циркуляционного насоса составляет ±5°. Допустимое положение распределительной коробки и скорость потока показаны на следующем рисунке . При использовании в нормальных условиях насос не требует технического обслуживания. Для получения информации о конкретных методах установки и обслуживания внимательно прочитайте инструкции .

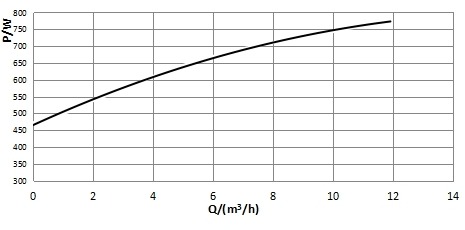

Эта кривая производительности применима к чистой воде при комнатной температуре. Если циркуляционный насос используется без чистой воды, гидравлическая производительность насоса снизится. Поэтому при выборе насоса следует учитывать характеристики транспортируемой жидкой среды.
