Источник питания |
220~240 В, 50 Гц переменного тока |
|
Максимальное давление в системе |
≤0,3МПа |
|
Класс изоляции |
Б |
|
Уровень защиты |
IPX5 |
|
Температура окружающей среды во время работы |
в диапазоне от 0°C до 50°C |
|
Температура транспортируемой жидкости |
в диапазоне от 5°C до 50°C |
|
Доставка жидкости |
чистая вода |
Предмет номер.:
F-SP 16000 Pro1. Используется для циркуляции воды во всех видах небольших домашних бассейнов;
2. Слегка загрязненная вода с твердыми частицами во взвешенном состоянии отлично поддается фильтрации.
Регулировка по Гц: 0-50 Гц
Регулировка по оборотам: три передачи
Чертеж установки：
1. Элементы тестирования процесса производства продукции
1.1 Обнаружение двигателя
1.1.1 Обнаружение межвиткового удара двигателя;
1.1.2 Определение сопротивления изоляции двигателя;
1.1.3 Определение выдерживаемого напряжения заземления двигателя;
1.1.4 Определение сопротивления постоянного тока обмотки двигателя;
1.1.5 Тест вращения двигателя.
1.2 Сборочный цех
1.2.1 Определение сопротивления заземления всего насоса;
1.2.2 Определение сопротивления изоляции всего насоса;
1.2.3 Определение выдерживаемого напряжения насоса и тока утечки;
1.2.4 Обнаружение тока утечки всего насоса;
1.2.5 Обнаружение пуска при низком напряжении всего насоса;
1.2.6 Определение мощности холостого хода всего насоса;
1.2.7 Проверьте ток холостого хода всего насоса.
2. Типовые испытания насоса в лабораторных условиях

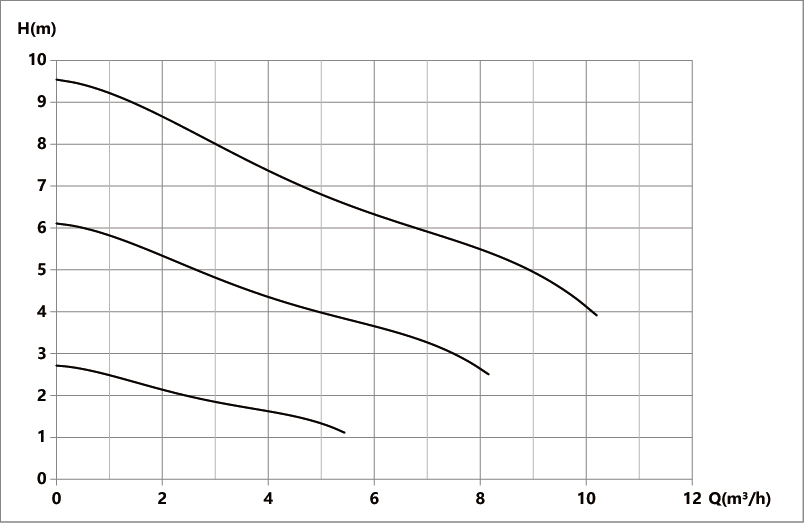

2.1 Проверка гидравлических характеристик всего насоса;
2.2 Обнаружение шума и вибрации всего насоса;
2.3 Испытание срока службы насоса;
2.4 Испытание производительности всего насоса при высоких и низких температурах.
3. Условия труда
3.1 Электропитание: 220 В, 50 Гц однофазный переменный ток;
3.2 Максимальное давление в системе: 0,35 МПа;
3.3 Класс изоляции: F;
3.4 Степень защиты: IP55;
3.5 Температура рабочей среды: 0℃～50℃;
3.6 Температура транспортируемой жидкости: 5℃～50℃;
3.7 Перекачиваемая жидкость: чистая вода.
