Источник питания |
220~240 В, 50 Гц переменного тока |
|
Максимальное давление в системе |
≤0,3МПа |
|
Класс изоляции |
Б |
|
Уровень защиты |
IPX5 |
|
Температура окружающей среды во время работы |
в диапазоне от 0°C до 50°C |
|
Температура транспортируемой жидкости |
в диапазоне от 5°C до 50°C |
|
Доставка жидкости |
чистая вода |

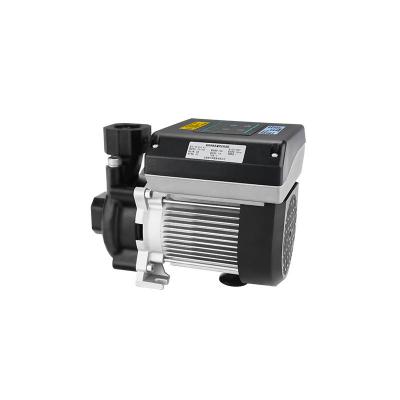

Предмет номер.:
F-SP 19000 Pro1. Используется для циркуляции воды во всех видах небольших домашних бассейнов;
2. Слегка загрязненная вода с твердыми частицами во взвешенном состоянии отлично поддается фильтрации.
Регулировка по Гц: 0-50 Гц
Регулировка по оборотам: три передачи
Чертеж установки：
1. Элементы тестирования процесса производства продукции
1.1 Обнаружение двигателя
1.1.1 Обнаружение межвиткового удара двигателя;
1.1.2 Определение сопротивления изоляции двигателя;
1.1.3 Определение выдерживаемого напряжения заземления двигателя;
1.1.4 Определение сопротивления постоянного тока обмотки двигателя;
1.1.5 Тест вращения двигателя.
1.2 Сборочный цех
1.2.1 Определение сопротивления заземления всего насоса;
1.2.2 Определение сопротивления изоляции всего насоса;
1.2.3 Определение выдерживаемого напряжения насоса и тока утечки;
1.2.4 Обнаружение тока утечки всего насоса;
1.2.5 Обнаружение пуска при низком напряжении всего насоса;
1.2.6 Определение мощности холостого хода всего насоса;
1.2.7 Проверьте ток холостого хода всего насоса.
2. Типовые испытания насоса в лабораторных условиях
2.1 Проверка гидравлических характеристик всего насоса;
2.2 Обнаружение шума и вибрации всего насоса;
2.3 Испытание срока службы насоса;
2.4 Испытание производительности всего насоса при высоких и низких температурах.
3. Условия труда
3.1 Электропитание: 220 В, 50 Гц однофазный переменный ток;
3.2 Максимальное давление в системе: 0,35 МПа;
3.3 Класс изоляции: F;
3.4 Степень защиты: IP55;
3.5 Температура рабочей среды: 0℃～50℃;
3.6 Температура транспортируемой жидкости: 5℃～50℃;
3.7 Перекачиваемая жидкость: чистая вода.
Теги :
Источник питания 220~240 В, 50 Гц переменного тока Максимальное давление в системе ≤0,3МПа Класс изоляции Б Уровень защиты IPX5 Температура окружающей среды во время работы в диапазоне от 0°C до 50°C Температура транспортируемой жидкости в диапазоне от 5°C до 50°C Доставка жидкости чистая вода
Источник питания 220~240 В, 50 Гц переменного тока Максимальное давление в системе ≤0,3МПа Класс изоляции Б Уровень защиты IPX5 Температура окружающей среды во время работы в диапазоне от 0°C до 50°C Температура транспортируемой жидкости в диапазоне от 5°C до 50°C Доставка жидкости чистая вода
Напряжение питания 2 30 В 50/60Гц, ПЭ Защита двигателя Внешняя защита не требуется класс IP IP44 Класс изоляции ЧАС Влажность ( РХ ) Макс. 95% Давление в системе 1,0 МПа Согласие CE/GS/EMC/LVD/RoHS/REACH Температура окружающей среды 0 ～ +40℃ Температурный класс ТФ110 Температура жидкости 2 ～ +110℃
Класс корпусаIPX4D (EN 60529) Изоляционная классЧАС Напряжение снабжения1 × 230 В ± 10 % 50 Гц, PEЦифровой вводШИМ 0–10 В.Аналоговый вход4–20 мА 0–10 Вт постоянный токВвод шины подключенияModbus rtuТок утечкиIleakage
МодельОсновные 20-12 с, базовые 20-12 мцбВласть270/240/160 ВтМаксимум поток1 2/1 0/0 75 м³/чМакс голова12 мТекущий4аНапряжение/ частота115/230 В 50/60 ГцКорпус насосаЧугун, медное тело (б)Накачанная жидкостьВодаИзоляционная классЧАССтепень защитыIP44Диапазон температуры жидкости2-110●Максимальное давление системы1 0 МПа
МодельБазовый 65-5fВласть700 ВтМаксимум поток26 м³/чМакс голова5 мТекущий3 4аНапряжение/ частота230 В 50 ГцКорпус насосаЧугунНакачанная жидкостьВодаИзоляционная классЧАССтепень защитыIP44Диапазон температуры жидкости2-110●Максимальное давление системы1 0 МПа
РежимлБазовый 40-12fВласть700 ВтМаксимум поток14 м³/чМакс голова12 мТекущий3 4аНапряжение/ частота230 В 50 ГцКорпус насосаЧугунPUMPEDLIQUIDВодаИзоляционная классЧАССтепень защитыIP44Диапазон температуры жидкости2-110●Максимальное давление системы1 0 МПа
Напряжение питания220-240V 50/60 Гц, PEМоторная защитаВнешняя защита не требуетсяIP -классIP44Изоляционная классЧАСВлажность(Раствор)Максимум 95%Системное давление1 0 МПаСогласиеCE/ GS/ EMC/ LVD/ ROHS/ REACKТемпература окружающей среды0ï½+40●Температурный классTF110Температура жидкости-30 16+110 ● (гликол до 50%)Напряжение/ частота230 В/50 ГцКорпус насосаЧугун/нержавеющая стальЭнергия (EEI)≤0 23-Part2
Напряжение питания 220~240 В, переменный ток, защитное заземление Защита двигателя Внешняя защита не требуется класс IP IP44 Класс изоляции ЧАС Влажность (РХ) Макс. 95% Давление в системе 1,0 МПа Согласие EMC/RoHS/REACH/TUV/CE/EEI/CCC Температура окружающей среды -30℃~55℃ Температурный класс ТФ 95 Температура жидкости -20 ℃ ~+95℃ Связи/Союзы Molex/TE
Оцененное напряжение/частота230 В/50 ГцИзоляционная классКласс H.IP -классIP44Индекс шума≤50 дБ (а)Максистемное давление10BAR (1 0 МПа)Средняя жидкостьЧистая водаСертификацияCcc \ gs \ ul \ ce \ rohs \ acive \ eei
РежимлБазовый 65-12fКорпус насосачугунНакачанный лiquidВодаИнссулation cлжопаЧАССтепень защитыIP44ЛИКИД -диапазон температуры2-110 ● (смесь gлycoли воды до 50%)Максимальное давление системы1 0 МПаСертификатыCE, GS, UL, VD, EMC, ROHС, Достичь и т Д.
Напряжение питания220 ~ 240 В 50/60 Гц, АтмосфераМодельМастер 25-8Власть70 ВтМоторная защитаВнешняя защита не требуетсяIP -классIP44Изоляционная классЧАСВлажность(RH)Максимум 95%Системное давление1 0 МПаСертификацияCE/ GS/ EMC/ ROHS2. 0/ДОСТИГАТЬТемпература окружающей среды-30●ï½+70●Температурный классTF110Температура жидкости-20●ï½+110●(Гликол до 50%)Тип соединения/профсоюзовMolex / Te / Shinhoo Standard
