Модель |
U(В)/f(Гц) |
Голова |
Q （ м ³ /ч ） |
П （ Вт ） |
Я) |
GPA15-7.5 III Z027 про |
230/50 |
7,5 |
2.6 |
60 |
0,50 |
|
|
7 |
2.4 |
52 |
0,45 |
|
|
6 |
2.2 |
39 |
0,35 |
|
|
5 |
2.1 |
33 |
0,30 |
Предмет номер.:
GPA III Pro Z0271. Применяется к настенному газовому котлу.
2. Передача электрической энергии в гидравлическое давление.
3. Перекачайте греющую воду.
4. Выпустите воздух из системы ГВ.
5. Подходит для настенного газового котла: 18 кВт, 24 кВт, 28 кВт, 31 кВт и т. д.
1. Настенный газовый насос Shinhoo состоит из статора, ротора, защитной крышки, выпускного клапана и т. д.
2. Уплотнение: статор и ротор герметизированы защитной крышкой из нержавеющей стали, цельная конструкция герметизирована защитной крышкой.
3. Шайба из термостойкой резины, а не торцовое уплотнение. Это гарантирует отсутствие утечек.
4. Смазка и охлаждение: используйте внутреннюю циркуляцию, смазку и охлаждение циркулирующей жидкостью.
5. Двигатель: класс изоляции H. Внутренняя тепловая защита. Доступны односкоростные и трехскоростные модели.
6. Класс защиты: IP 42.
7. Вентиляция: встроенная система вентиляции воздуха, основанная на принципе плавающего шара, может удалять воздух из воды.
8. Автоматически во время впрыскивания и работы жидкости.
9. Шум : Шум насоса, работающего в котле с номинальным расходом, составляет менее 42 дБ ( А ) .
Параметры:
Модель: GPA15-7.5 III Z027 про
Интегрированный напор 5 м, 6 м, 7 м и 7,5 м в одном насосе
Макс. расход: 2,6 м³/ч
Макс. высота: 7,5 м
Температура жидкости: 20-95 ℃
Макс. Давление: 3 бар
EEI≤0,20-часть 3
Условия эксплуатации
Мощность: 230 В переменного тока, 50 Гц.
Минимальное пусковое и рабочее напряжение: 175В.
Различное напряжение и частота доступны в соответствии с требованиями заказчика. Все кривые производительности в этом каталоге основаны на насосах с питанием переменного тока 230 В, 50 Гц .
Макс. давление в системе: 3 бар.
Во избежание кавитационного повреждения подшипника насоса минимальное давление на входе должно поддерживаться следующим образом : 1 бар.
Температура окружающей среды должна быть ниже температуры жидкости, чтобы избежать образования конденсата внутри статора.
Трансмиссионная жидкость: Негустая, чистая, неагрессивная и невзрывоопасная жидкость, без каких-либо частиц, волокон или минерального масла. Насос нельзя использовать для перекачивания легковоспламеняющихся жидкостей, таких как дизельное топливо, бензин и т. д.
Сухой ход: Насос смазывается водой, время работы всухую не должно превышать 10 с.

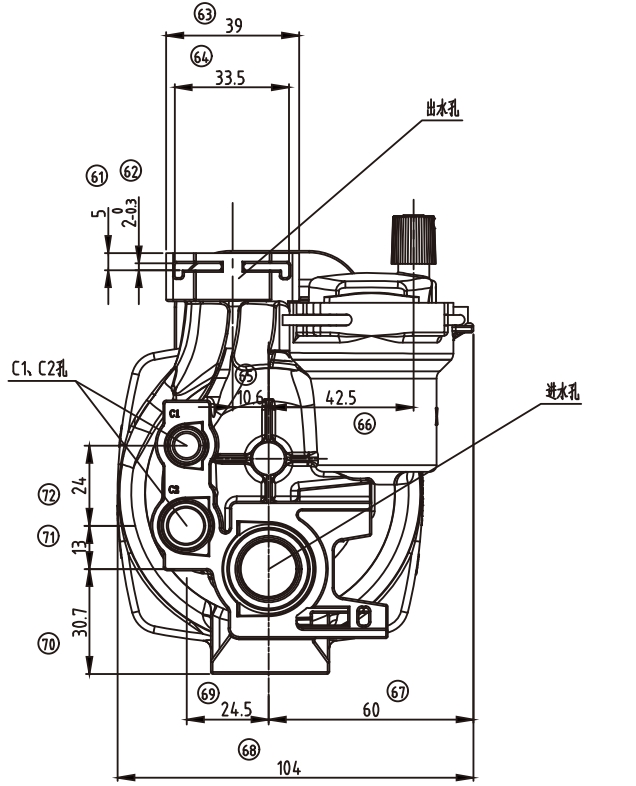

Монтаж:
Осевое направление насоса должно быть параллельно земле, а выпускной клапан должен быть установлен вертикально.
Пользователь не должен затягивать гайку клапана.
Его должен правильно установить профессиональный человек.
Панель управления:
Свет |
Напор насоса |
Власть |
5 |
5 м |
33 Вт |
6 |
6м |
39 Вт |
7 |
7м |
52 Вт |
7,5 |
7,5 м |
60 Вт |
ШИМ |
5м-7,5м |
33 Вт – 60 Вт |
Кратковременное нажатие кнопки может изменить напор насоса.
Принцип управления: в режиме управления ШИМ насос управляется сигналом ШИМ (широтно-импульсной модуляции).
Расчетный диапазон частот ШИМ-сигнала: от 40 Гц до 4000 Гц.
Входной сигнал ШИМ используется для задания скорости. T регулирует команду скорости, регулируя рабочий цикл ШИМ.
Выходной сигнал ШИМ — это сигнал обратной связи от насоса, частота которого фиксируется на уровне 75 Гц.
4 головки насоса: 5 м, 6 м, 7 м и 7,5 м, объединенные в один насос.
Индекс энергоэффективности: EEI≤0,20-часть3
