Модель | U (v)/f (Гц) | Голова | Q.(м³/час) | П(W.) | Я) |
GPA15-7 5 III Z108 Pro | 230/50 | 7. 5 | 2. 6 | 60 | 0. 50 |
7 | 2. 4 | 52 | 0. 45 | ||
6 | 2. 2 | 39 | 0. 35 | ||
5 | 2. 1 | 33 | 0. 30 |
Предмет номер.:

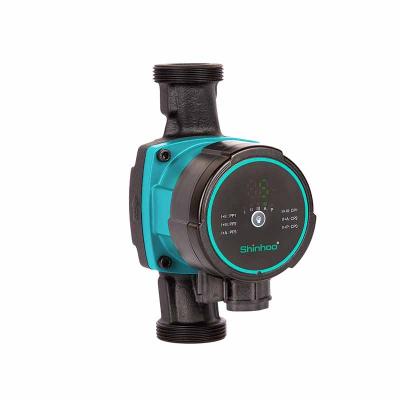

GPA III Pro Z1081. Нанесите на стену подвешенную газовую систему
2. Перенесите электрическую энергию в гидравлическое давление
3. Перенесите нагревательную воду
4. Выхлочать воздух из системы HW
5. Подходит для настенного газового котла: 18 кВт, 24 кВт, 28 кВт, 31 кВт и т Д.
1. Стенная настенная котловая насоса Shinhoo состоит из статора, ротора, защитного крышки, вентиляционного клапана и так далее
2. Запечатывание: статор и ротор, запечатанные крышкой экранины из нержавеющей стали, интегральной конструкции, запечатанной
3. Теплостойная резиновая шайба, а не механическое уплотнение Это не обеспечивает утечки
4. Смазка и охлаждение:Используйте внутреннюю циркуляцию, смазывается и охлаждается циркулированной жидкостью
5. Мотор: Класс изоляции - H Внутренний тепловой защитник Единственная скорость и три скорости доступны
6. Класс защиты: IP 42
7. Вентиляция:Основываясь на принципе плавающего мяча, интегрированная вентиляционная система может исчерпывать воздух из воды
8. Автоматически во время инъекции жидкости и работы
9. ШумШум насоса, который работает в котле с номинальным потоком, меньше 42 дБ(А).
Параметры:
Модель: GPA15-7 5 III Z108 Pro
Интегрированная 5m, 6m, 7m и 7 5m головка в одном насосе
Максимум поток: 2 6 м³/ч
Максимум Голова: 7 5 м
Температура жидкости: 20-95 ●
Максимум Давление: 3 бар
Eei≤0 20-часовой 3
Условие работы
Власть:AC230V, 50 Гц
Минимальное напряжение запуска и работы: 175 В
Различное напряжение и частота доступны в соответствии с требованиями клиента Все кривые производительности вЭтот каталог основан на насосах с источником питания AC 230V, 50 Гц.
Макс Системное давление: 3 бар
Чтобы избежать кавитационного повреждения подшипника насоса, минимальное давление входа должно быть сохранено какВнизу: 1BAR
Температура окружающей среды должна быть ниже температуры жидкоИнтерьер статора
Трансмиссионная жидкость:Тонкие, чистые, некоррозионные и неэкспозиционные жидкости без каких-либо частиц, волокна или минерального масла Насос не может использоваться для переноса легковоспламеняющихся жидкостей, таких как дизель, бензин и т Д
Сухой бег:Насос смазывается водой, сухой бег должен быть не более 10 с
Установка:
Осевое направление насоса должно быть параллельно земле, а вентиляционный клапан должен быть установлен вертикально
Пользователь не должен затянуть гайку клапана
Это должно быть правильно установлено профессиональным человеком
Управляющая тарелка:
Свет | Головка насоса | Власть |
5 | 5 м | 33 Вт |
6 | 6 м | 39 Вт |
7 | 7 м | 52 Вт |
7. 5 | 7 5m | 60 Вт |
Шир | 5м -7 5 м | 33 Вт - 60 Вт |
Нажмите кнопку вскоре, вскоре может изменить головку насоса
Принцип управления:Под режимом управления ШИМ насос контролируется сигналом ШИМ (модуляция ширины импульса)
Разработанный диапазон частот сигнала ШИМ:40 Гц до 4000 Гц
Входной сигнал ШИМ используется для определения порядка скорости T регулирует команду Speed, регулируя рабочее цикл ШИМ
Выходной сигнал ШИМ - это сигнал обратной связи от насоса, а частота фиксируется на 75 Гц
4 головки насоса: 5 м, 6 м, 7 м и 7 5 м, интегрированные в один насос
Индекс энергоэффективности:Eei≤0 20-part3

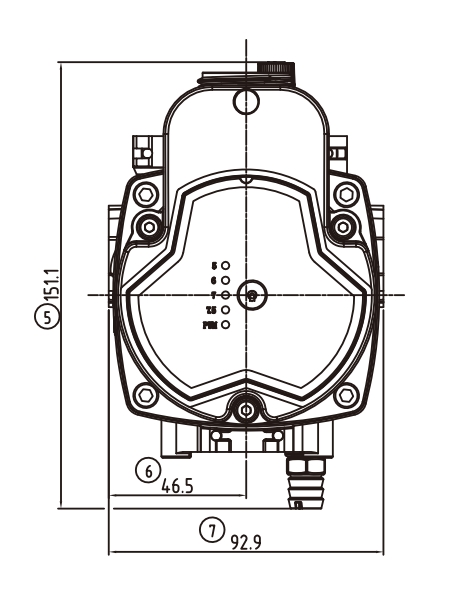

Установочный чертеж
