Защита двигателя |
Внешняя защита не требуется |
|
класс IP |
IP44 |
|
Класс изоляции |
ЧАС |
|
Влажность(РХ) |
Макс. 95% |
|
Давление в системе |
1,0 МПа |
|
Согласие |
CE/GS/EMC/LVD/RoHS/REACH |
|
Температура окружающей среды |
0～+40℃ |
|
Температурный класс |
ТФ110 |
|
Температура жидкости |
-30～+110℃(Гликоль до 50%) |
|
Напряжение/Частота |
110/230В, 60Гц |
|
Корпус насоса |
Чугун/Нержавеющая сталь |
|
Энергия (EEI) |
≤0.23-Часть2 |
Предмет номер.:
Mega 25-81. Насос котлового контура
2. Насос первичного контура
3. Насос в однотрубных и двухтрубных системах отопления
4. Насос контура отопления в системе циркуляции горячей воды для бытовых нужд
5. Тепловой насос в системах воздушного отопления
6. Насос для систем напольного отопления
7. Системы регенерации и рекуперации тепла
8. Насос контура конденсатора и сухого охладителя
9. Насос потребительского контура (фанкойлы)
10. Насос систем холодоснабжения в центральных кондиционерах
Автоматический циркуляционный насос Mega — идеальный выбор практически для любого строительного проекта — старого или нового. Благодаря непревзойденной энергоэффективности, всеобъемлющему диапазону и встроенным возможностям связи.
Mega идеально подходит для инженеров и проектировщиков, стремящихся создать высокопроизводительные системы отопления и охлаждения.
Насос не требует технического обслуживания благодаря конструкции с герметичным ротором. Это также означает, что насос и двигатель образуют единый узел без уплотнения вала и только с двумя прокладками для уплотнения. Подшипники смазываются перекачиваемой жидкостью.МЕГА имеет ШИМ и внешнее управление 0-10 В.
Строительство
Мега насосы представляют собой насосы с мокрым ротором, т.е. насоси двигатель представляют собой цельный узел без торцевого уплотнения вала. Подшипники смазываются перекачиваемой жидкостью.
Насосы имеют:
• контроллер, встроенный в блок управления;
• панель управления на передней части насоса;
• внешняя защита двигателя не требуется.
Двигатель и преобразователь частоты
Мега Насосы оснащены двигателем с постоянными магнитами. Данный тип двигателя отличается повышенным КПД по сравнению с традиционно используемыми асинхронными двигателями с короткозамкнутым ротором. Скорость вращения двигателя регулируется встроенным преобразователем частоты.

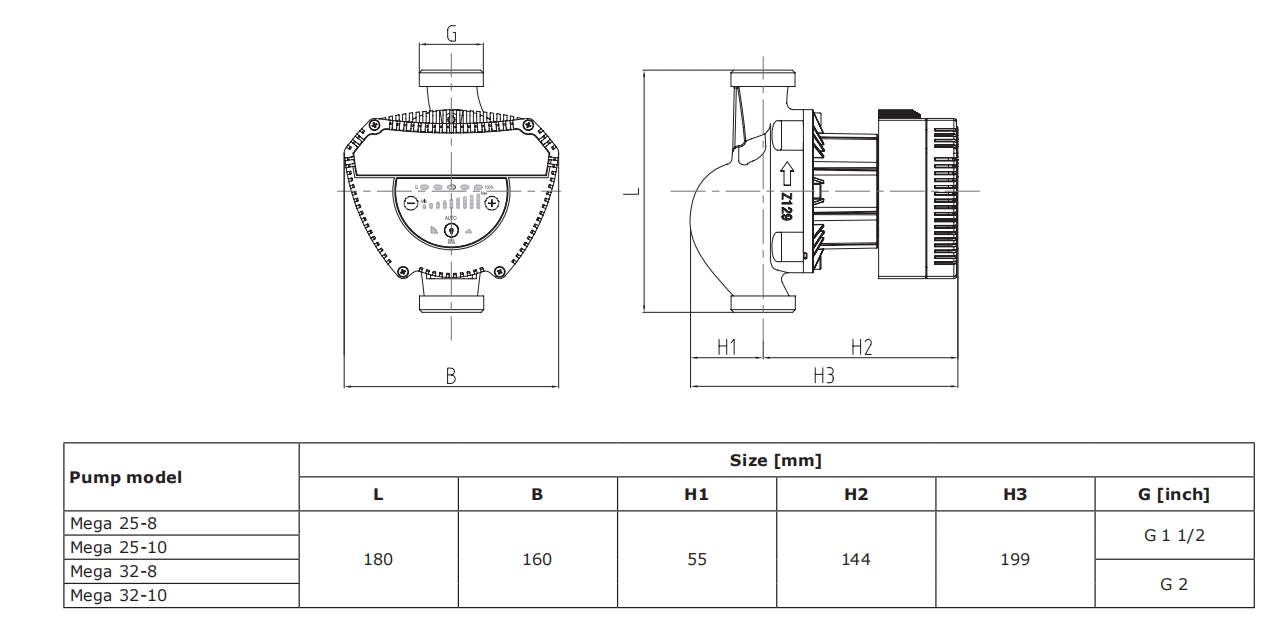

Соединения насоса
Резьбовые трубные и фланцевые соединения.
Качество отделки поверхности
Корпус насоса и его головная часть имеют катафорезное покрытие для лучшей коррозионной стойкости.
Нанесение катафорезного покрытия включает в себя следующие этапы:
• щелочная очистка;
• предварительная обработка фосфатом цинка;
• катодное электроосаждение (катафорез);
• сушка лакокрасочной пленки при 200 °С–250 °С.
Простота установки и эксплуатации
Благодаря режиму самоадаптации (автоматический режим, заводские настройки) насос включается сразу после подключения питания и адаптирует свою производительность в соответствии с фактическими потребностями системы.
Управление осуществляется с помощью цифрового низковольтного сигнала широтно-импульсной модуляции (ШИМ), что позволяет использовать насос для удовлетворения различных требований к расходу в различных системах.
Низкий уровень шума и высокий комфорт
Индекс шума: ≤42 дБ(А)
Низкое потребление энергии
Класс энергоэффективности А, энергопотребление минимальное до 6 Вт
Многократная защита
С защитой от перенапряжения и перегрузки по току
Экологический дизайн-эталон
EEI≤0.23-Часть 2
Быстросъемная вилка питания
Быстро запускайте и останавливайте насос.
Фото продукта и4режимы управления
Нажмите кнопку, чтобы переключиться между различными режимами управления, а также увеличить или уменьшить настройку с помощью кнопок слева и справа.
|
Параметр |
Объяснение |
|
Авто |
Работает в определенном диапазоне |
|
БЛ |
Пропорциональная кривая давления |
|
HD |
Кривая постоянного давления |
|
ГС |
Кривая постоянной скорости |
Условия эксплуатации
Общие инструкции
|
Вода в системах отопления |
Качество воды в соответствии с местными стандартами |
|
Вода с гликолем |
Максимальная вязкость = 10–50 сСт ~ раствор воды 50 % / гликоля 50 % при -10 °C |

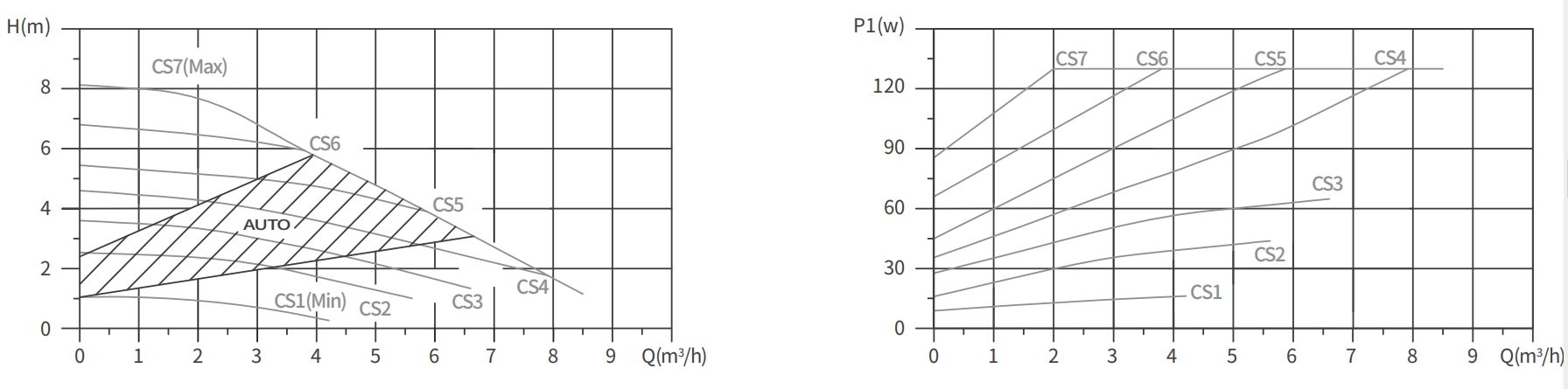

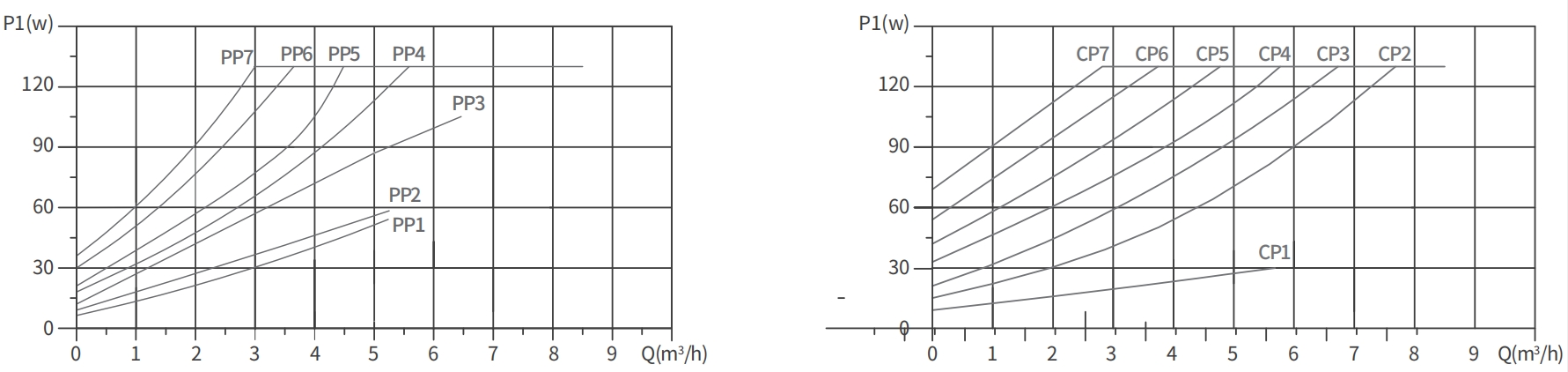

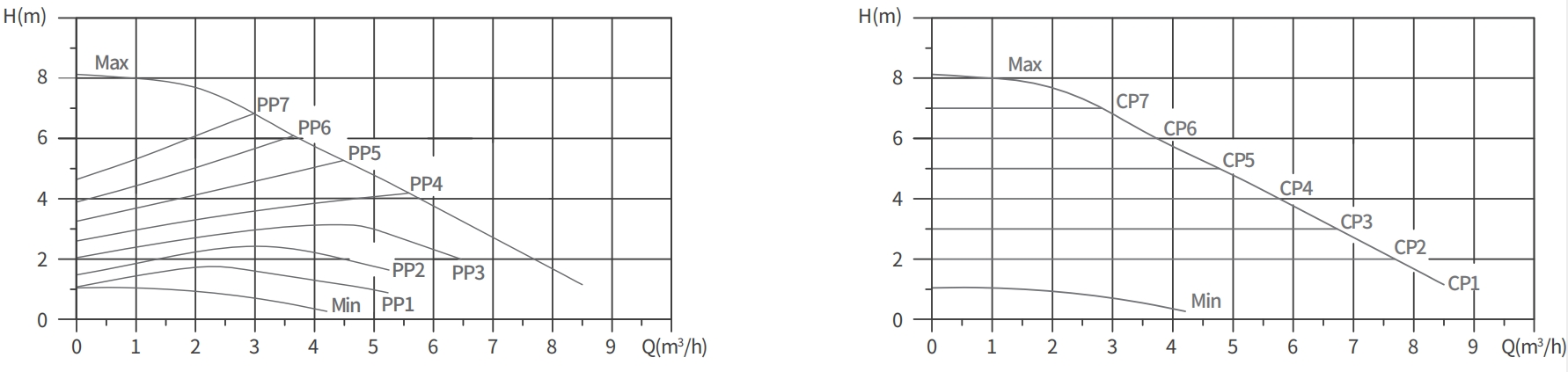

Рабочий диапазон
Максимальное рабочее давление
PN 10: 10 бар / 1,0 МПа.
Минимальное давление на входе
Во избежание кавитационного шума и повреждения подшипников при работе насоса на его входном отверстии должно поддерживаться следующее минимальное относительное давление.
|
Давление на входе |
Температура жидкости |
Давление на входе насоса |
|
≤ + 85 °С |
0,005 МПа |
|
|
≤ + 90 °С |
0,028 МПа |
|
|
≤ +110 °С |
0,100 МПа |
Перекачиваемые жидкости
Насос предназначен для перекачивания чистых и неагрессивных жидкостей без твердых включений и волокон, которые могут оказать механическое или химическое воздействие на насос.
Вода, используемая в системах отопления, должна соответствовать требованиям к качеству сетевой воды для отопительных приборов.
Насосы нельзя использовать для перекачивания легковоспламеняющихся или взрывоопасных жидкостей, таких как дизельное топливо или бензин.
Насосы нельзя использовать для агрессивных жидкостей, таких как кислоты или морская вода. Если насос не эксплуатируется в холодное время года, примите необходимые меры для предотвращения повреждений от низких температур.
Использование присадок в теплоносителе, плотность и/или кинетическая вязкость которого выше, чем у воды, снижает производительность насоса.
Никогда не используйте добавки, которые могут негативно повлиять на работу насоса. Чтобы узнать, можно ли использовать насос с определенной жидкостью, примите во внимание несколько факторов.
Наиболее важными являются содержание извести, pH, температура, а также содержание растворителей и масел.
Насос может использоваться для смесей гликоля и воды до 50%. См. раздел «Общие указания». Перекачивание смесей гликоля снижает гидравлические свойства насоса.
