Максимальный поток |
10 м³/ч |
Максимальный напор |
12 м |
Номинальный расход |
5,5 м³/ч |
Номинальная головка |
7,5 м |
Номинальное напряжение |
220-240 В переменного тока |
Номинальный ток |
1,2А |
Частота |
50/60 Гц |
Максимальная мощность |
230 Вт |
Расчетное давление |
1,0 МПа |
Шум |
<40 дБ(А) |
Резервное питание |
≤4 Вт |
Степень защиты |
IP44 |
Импульсный ток |
<10А |
Скорость |
1000~4900 об/мин |
Температурный класс |
ТФ110 |
Вес непокрытого насоса с проводом |
5 кг±5% |
Предмет номер.:

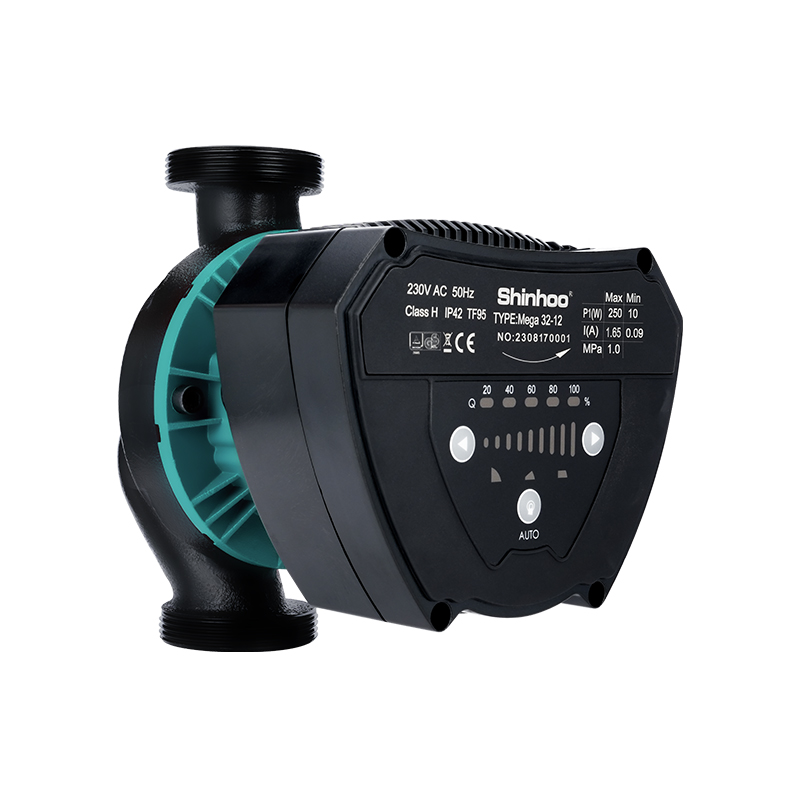

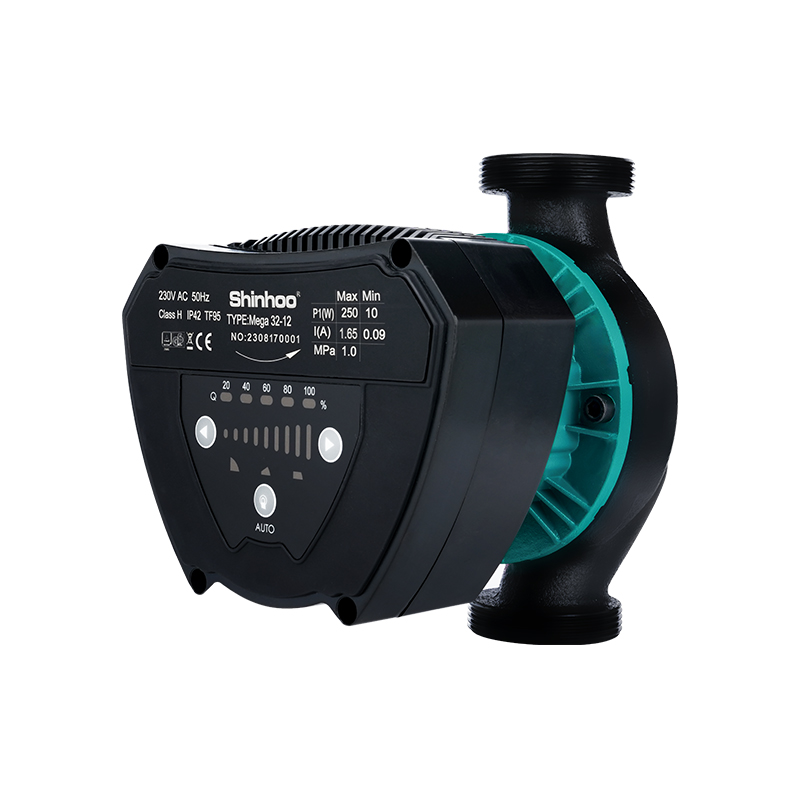

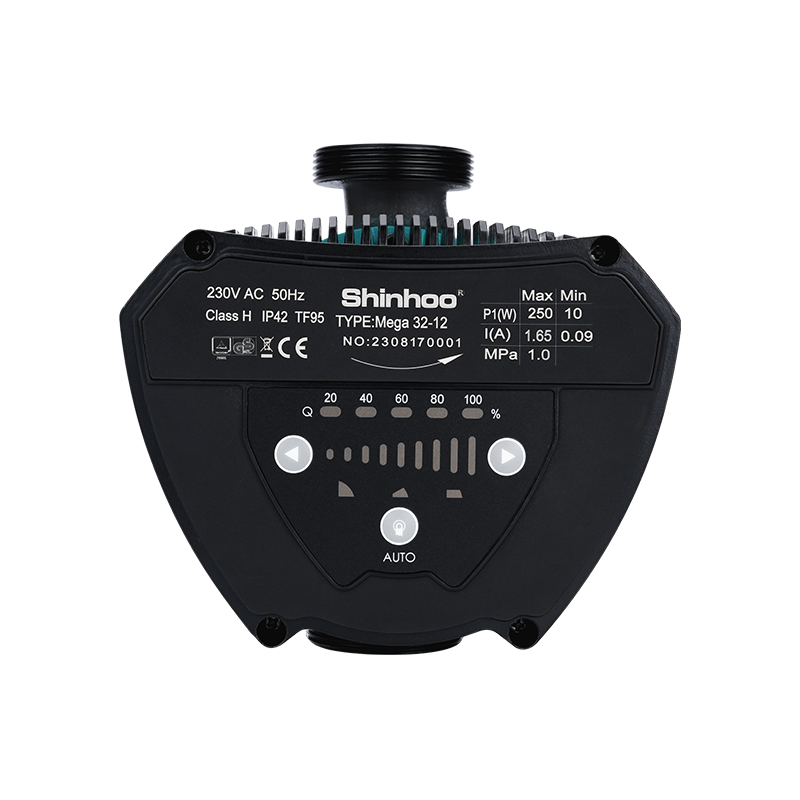

Mega 32-12Область использования
Система двойной подачи теплового насоса, система смешанной воды с подогревом пола, система горячего водоснабжения с тепловым насосом, система отопления, вентиляции и кондиционирования, котельная система и другие системы отопления и охлаждения.
Подходит для таких хладагентов, как R290.
Сертификация продукции
Продукт соответствует сертификационным требованиям CE , TUV , EMC , RoHS , REACH , EEI ≤ 0,23-part2.
Примечание : RoHS2.0 и REACH являются протоколами испытаний третьих лиц.
Время запуска: время запуска циркуляционного насоса составляет менее 8 с, то есть время от включения до достижения максимальной скорости.
В режиме ШИМ при запуске циркуляционного насоса из состояния остановки (без электропитания) 90% максимальной скорости должно быть достигнуто максимум за 8 секунд;
В режиме ШИМ начните с режима ожидания, чтобы достичь 90% максимальной скорости максимум за 8 секунд.
Время отключения: время отключения циркуляционного насоса составляет менее 1 с, то есть время от сбоя питания до отключения циркуляционного насоса.
Тип двигателя
Уровень изоляции: H |
Материал эмалированного провода: медь |
Материал магнитной стали: неодим, железо, бор. |
||
Холодное сопротивление двигателя постоянному току при 20 ℃ : 8,6 ± 5% Ом. |
Тип двигателя: синхронный двигатель с постоянными магнитами |
|||
Требования к СМИ
Среда: вода или смесь воды + гликоля (≤ 50%). |
Средняя температура: -20 ℃～110 ℃. |
|
Значение pH среды : 6,5 ~ 8,5. |
Средняя жесткость : ≤25°dH |
|
Содержание твердых примесей в среде: диаметр и направление длины твердых примесей ≤ 0,1 мм, объемная доля ≤0,1%. |
||
Требования к среде обслуживания
Использование: держите вал в горизонтальном положении. |
Высота: ＜ 1000 м. |
Рабочая температура окружающей среды: -30 ℃ ∼70 ℃. (нет намерзания в трубопроводе и циркуляционном насосе) |
Рабочая влажность окружающей среды≤95% |
Требования к среде хранения
Температура окружающей среды при хранении: - 30 ℃～70 ℃. (нет намерзания в трубопроводе и циркуляционном насосе) |
Влажность среды хранения: ≤95% |
Сравнительная таблица температуры воды и давления на входе
Температура жидкости |
＜75 ℃ |
95 ℃ |
110 ℃ |
|||
Входное давление |
0,5 бар |
1 бар |
1,5 бар |
|||
5 м напор |
10 м напор |
15 м напор |
||||
