Напряжение питания |
220-240В 50/60Гц, ПЭ |
Защита двигателя |
Не требуется внешняя защита |
IP-класс |
IP44 |
Класс изоляции |
ЧАС |
（ Относительная влажность ） Влажность |
Макс. 95% |
Давление в системе |
1,0 МПа |
Согласие |
CE/GS/EMC/LVD/RoHS/REACH |
Температура окружающей среды |
0 ～ +40 ℃ |
Температурный класс |
ТФ110 |
Температура жидкости |
-30 ～+110℃ (гликоль до 50%) |
Напряжение/частота |
230 В/50 Гц |
Корпус насоса |
Чугун/Нержавеющая сталь |
Энергетика(ЭЭИ) |
≤0,23-Часть 2 |
Предмет номер.:
Mega 40-12F1. Насос котлового контура
2. Насос первичного контура
3. Насос в одно- и двухтрубных системах отопления.
4. Насос отопительного контура в контуре ГВС.
5. Тепловой насос в системах воздушного отопления.
6. Насос для систем теплого пола
7. Системы регенерации и рекуперации тепла.
8. Насос контура конденсатора и сухого охладителя.
9. Насос потребительского контура (фанкойлы)
10. Насос систем холодоснабжения в центральных кондиционерах.
Автоматические циркуляционные насосы MEGA — идеальный выбор практически для любого строительного проекта — старого или нового. Благодаря непревзойденной энергоэффективности, широкому диапазону действия и встроенным возможностям связи .
MEGA идеально подходит для инженеров и проектировщиков, стремящихся создать высокопроизводительные системы отопления и охлаждения.
Насос не требует технического обслуживания благодаря конструкции с герметичным ротором. Это также означает, что насос и двигатель образуют единый блок без уплотнения вала и только с двумя уплотнительными прокладками. Подшипники смазываются перекачиваемой жидкостью. MEGA оснащена ШИМ и внешним управлением 0–10 В.
Строительство
Насосы MEGA представляют собой насосы с мокрым ротором, т.е. насос и двигатель представляют собой единый блок без концевого уплотнения вала. Подшипники смазываются перекачиваемой жидкостью.
Характеристики насосов:
• контроллер, встроенный в блок управления;
• панель управления в передней части насоса;
• внешняя защита двигателя не требуется.
Двигатель и преобразователь частоты
Насосы MEGA оснащены двигателем с постоянными магнитами. Этот тип двигателя отличается повышенным КПД по сравнению с традиционно используемыми асинхронными двигателями с короткозамкнутым ротором. Скорость двигателя устанавливается встроенным преобразователем частоты.
Соединения насоса
Резьбовые трубные и фланцевые соединения.
Качество отделки поверхности
Корпус насоса и его головная часть имеют катафорезное покрытие для лучшей коррозионной стойкости.
Нанесение катафорезного покрытия включает в себя следующие этапы:
• щелочная очистка;
• предварительная обработка фосфатом цинка;
• катодное электроосаждение (катафорез);
• сушка лакокрасочной пленки при температуре 200–250 °С.
Простая установка и эксплуатация
Оснащенный режимом самоадаптации (автоматический режим, заводские настройки), насос запускается после подключения питания и адаптирует свою производительность в соответствии с фактическими потребностями системы.
Управление осуществляется с помощью низковольтного сигнала цифровой широтно-импульсной модуляции (ШИМ), что позволяет использовать насос для удовлетворения различных требований к расходу в различных системах.
Низкий уровень шума и высокий комфорт
Индекс шума: ≤42 дБ (А)
Низкое энергопотребление
Класс энергоэффективности, минимальное энергопотребление до 6 Вт.
Множественная защита
С защитой от перенапряжения и перегрузки по току
Эталон эко-дизайна
EEI≤0,23-Часть 2
Быстросъемная вилка питания
Быстрый запуск и остановка насоса.

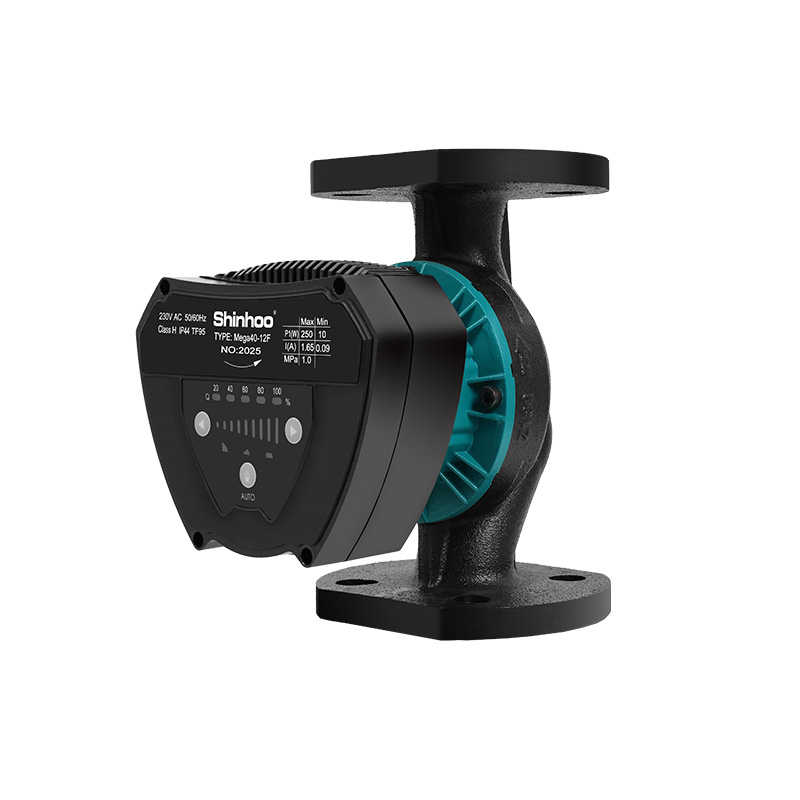

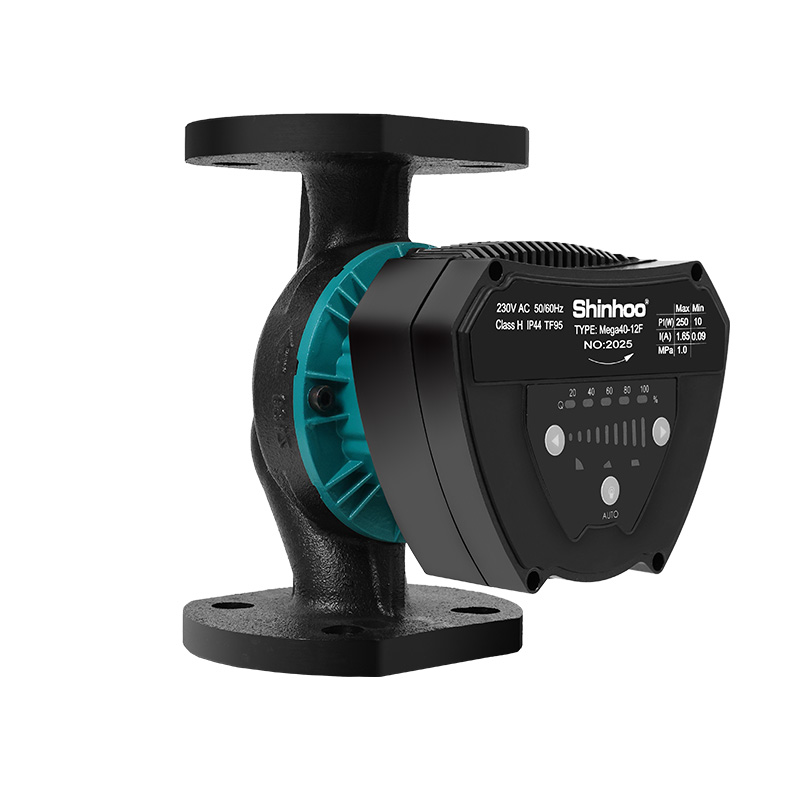

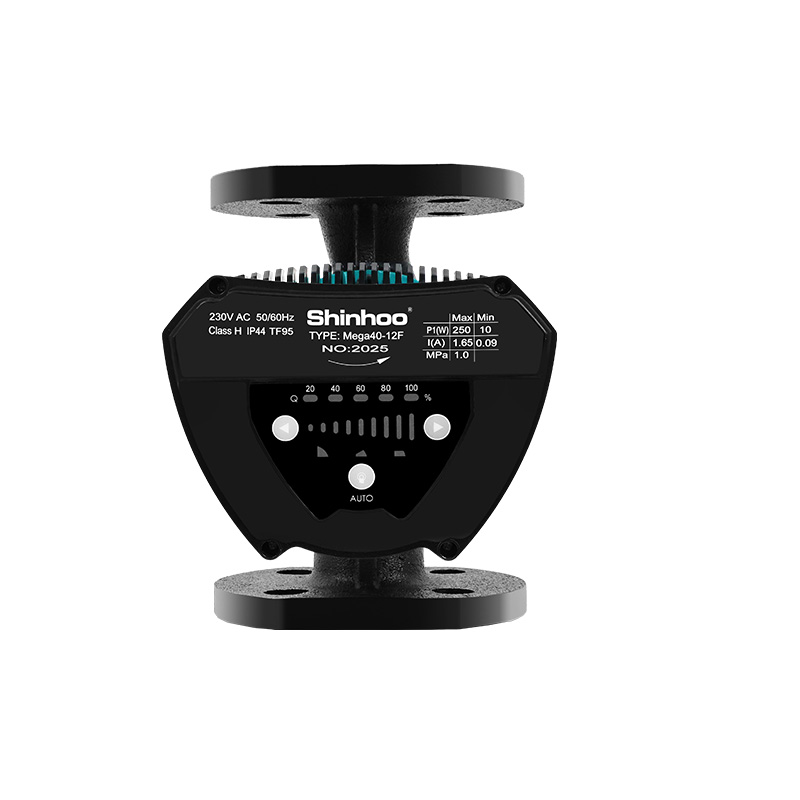

Фотография продукта и 4 режима управления
Нажмите кнопку для переключения между различными режимами управления и увеличения или уменьшения настройки с помощью кнопок слева и справа.
Параметр |
Объяснение |
Авто |
Бег в определенном диапазоне |
БЛ |

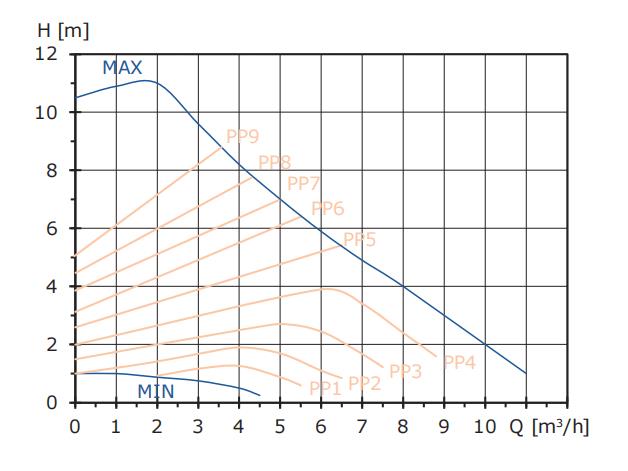

Пропорциональная кривая давления |
HD |

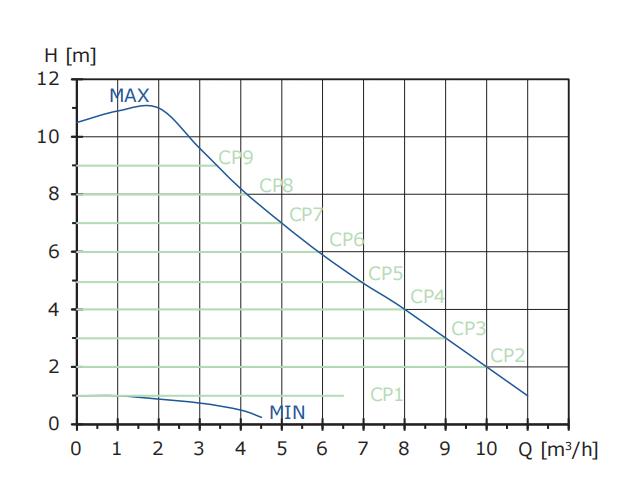

Кривая постоянного давления |
HS |

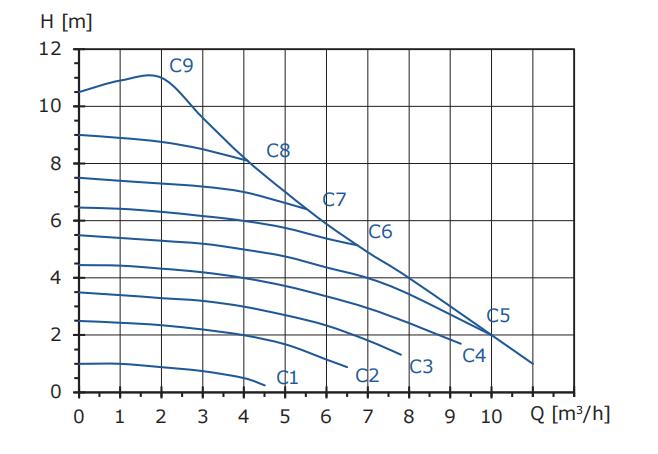

Кривая постоянной скорости |
Условия эксплуатации
Основные инструкции
Вода в системах отопления |
Качество воды в соответствии с местными стандартами |
Вода с гликолем |
Максимальная вязкость = 10–50 сСт ~ раствор 50 % воды / 50 % гликоля при -10 °C. |
Рабочий диапазон
Параметр |
МЕГА |
Максимальный расход, Q |
10 м 3 /ч |
Максимальный напор, H |
10 метров |
Максимальное рабочее давление
PN 10: 10 бар/1,0 МПа.
Минимальное входное давление
Во избежание кавитационного шума и повреждения подшипников во время работы насоса на его входном отверстии следует поддерживать следующее минимальное относительное давление.
Входное давление |
Температура жидкости |
Давление на входе насоса |
≤ + 85 °С |
0,005 МПа |
|
≤ + 90 °С |
0,028 МП |
|
≤ +110 °С |
0,100 МПа |
Перекачиваемые жидкости
Насос предназначен для перекачивания чистых и неагрессивных жидкостей без твердых частиц и волокон, которые могут оказать механическое или химическое воздействие на насос.
Вода, используемая в системах отопления, должна соответствовать требованиям к качеству системной воды для отопительных агрегатов.
Насосы нельзя использовать для перекачивания легковоспламеняющихся или взрывоопасных жидкостей, таких как дизельное топливо или бензин.
Насосы нельзя использовать для перекачивания агрессивных жидкостей, таких как кислоты или морская вода. Если насос не эксплуатируется в холодное время года, примите необходимые меры, чтобы избежать повреждений из-за низких температур.
Использование в теплоносителе присадок с плотностью и/или кинетической вязкостью выше, чем у воды, снижается производительность насоса.
Никогда не используйте присадки, которые могут негативно повлиять на работу насоса. Для того чтобы узнать, можно ли использовать насос с определенной жидкостью, следует учитывать несколько факторов.
