Макс. поток |
8.5м³/ч |
|
Номинальный поток |
6м³/ч |
|
Давление |
1.0МПа |
|
Индекс шума |
＜58 дБ(А)(макс. поток) |
|
Макс Хед |
28м |
|
Номинальный руководитель |
22м |
|
Изоляция |
IP55 |
|
Масса |
5,7 кг±5% |
|
Напряжение |
Переменный ток 220 В/50 Гц |
|
Максимальная входная мощность |
700 Вт |
|
Максимальная скорость вращения |
5000об/мин |

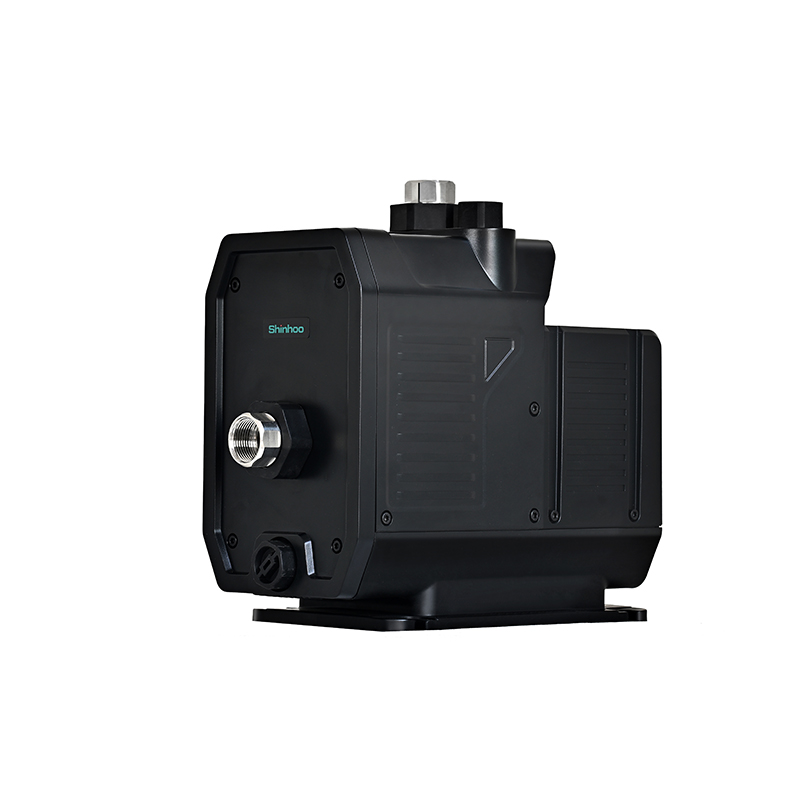

Предмет номер.:
PFB 06-22 EC1. Асистемы тепловых насосов ИК и грунтовых вод
2. Ссолнечные тепловые системы
3. Ддомашнее отопление
4. ЧАСсистемы водоснабжения
1. Внутренняя часть корпуса насоса имеет специальное покрытие, которое не подвержено ржавчине;
2. Большой поток, компактная конструкция;
3. Экологическая безопасность, красивый внешний вид, удобство монтажа и надежность эксплуатации.
Тип двигателя
|
Тип двигателя: синхронный двигатель с постоянными магнитами |
Материал эмалированного провода: медь |
Материал магнита: NdFeB |
|
Сопротивление постоянного тока двигателя в холодном состоянии при 20°C: 3,77±5%Ом |
Класс изоляции: F |
|
Середина
|
Среда: вода или гликолевая (≤50%) смешанная жидкость |
Средняя температура: 0℃～90℃ |
Средний показатель pH ：6.5～8.5 |
|
Средняя жесткость：≤25°dH |
Твердая примесь: диаметр и длина ≤0,1 мм, объемная доля ≤0,1% |
|

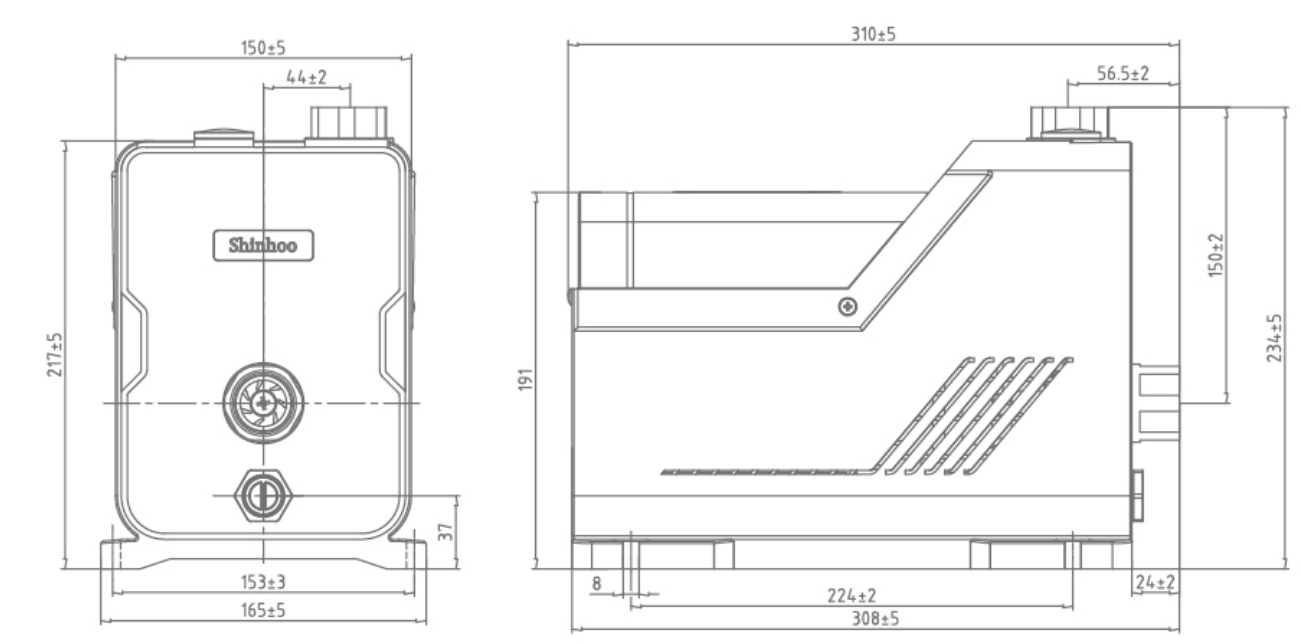

Чертеж установки
Теги :
Максимум поток (м³/ч)5. 5Рейтинг поток (м³/ч)3Конструктивное давление1 0 МПаМаксимум Голова (м)45Рейтинг головы (м)30Защитный классIP44НапряжениеAC 220V/50 ГцМаксимум Входная мощность600 ВтМаксимум скорость5000 об / минЗащитный классIP44НапряжениеAC 220V/50 ГцМаксимум Входная мощность600 ВтМаксимум скорость5000 об / мин
Макс. расход (м³/ч) 5.5 Номинальный расход (м³/ч) 3 Расчетное давление 1.0МПа Макс. напор(м) 45 Номинальный напор (м) 30 Класс защиты IP44 Напряжение Переменный ток 220 В/50 Гц Макс. входная мощность 600 Вт Макс. скорость 5000об/мин Класс защиты IP44 Напряжение Переменный ток 220 В/50 Гц Макс. входная мощность 600 Вт Макс. скорость 5000об/мин
МодельБазовый 50-20fВласть1300 ВтМаксимум поток22 м³/чМакс голова20 мТекущий5 8аНапряжение/ частота230 В 50 ГцКорпус насосаЧугунНакачанная жидкостьВодаИзоляционная классЧАССтепень защитыIP44Диапазон температуры жидкости2-110●Максимальное давление системы1 0 МПа
Оцененное напряжение220ВРейтинг головы28 мРейтинг поток4 м³/чМаксимальная голова33 мМаксимальный поток9 5m³/hИзоляционная классФонКонструктивное давление10barВибрация2 8 мм/сЗащитный классIP54Частота50 ГцРейтинг тока3 46аРейтинг власти550 ВтШум55 дБ (а)Максимальная мощность850 Вт
МодельБазовый 80-12SFВласть1300/1000/900 ВтМаксимум поток41 23/35/33 м³/чМакс голова12 22/10/9 3MНапряжение/ частота220/380V 3PH 50 ГцКорпус насосаЧугунНакачанная жидкостьВодаИзоляционная классЧАССтепень защитыIP42Диапазон температуры жидкости2-110●Максимальное давление системы1 0 МПа
Напряжение питания 220~240 В, переменный ток, защитное заземление Защита двигателя Внешняя защита не требуется класс IP IP44 Класс изоляции ЧАС Влажность (РХ) Макс. 95% Давление в системе 1,0 МПа Согласие EMC/RoHS/REACH/TUV/CE/EEI/CCC Температура окружающей среды -30℃~55℃ Температурный класс ТФ 95 Температура жидкости -20℃~+95℃ Связи/Союзы Molex/TE
Напряжение питания220-240V 50/60 Гц, PEМоторная защитаВнешняя защита не требуетсяIP -классIP44Изоляционная классЧАСВлажность(Раствор)Максимум 95%Системное давление1 0 МПаСогласиеCE/ GS/ EMC/ LVD/ ROHS/ REACKТемпература окружающей среды0ï½+40●Температурный классTF110Температура жидкости-30ï½+110● (Гликол до 50%)Напряжение/ частота230 В/50 ГцКорпус насосаЧугун/нержавеющая стальЭнергия (EEI)≤0 23-Part2
МодельU (v)/f (Гц)СкоростьQ (м³/ч)H (м)P (W)Я)GPD15-4S Z108230/50Iii2. 04. 0650. 28II1. 23. 0500. 22я0. 82. 0320. 15GPD15-5S Z108230/50Iii2. 25. 0850. 40II1. 54. 0600. 30я1. 02. 5400. 22GPD15-6S Z108230/50Iii2. 55. 71000. 45II1. 84. 5700. 35я1. 02. 5550. 25GPD15-7S Z108230/50Iii2. 86. 51300. 60II2. 05. 01100. 52я1. 23. 5900. 42
Максимальный поток(м³/ч)8Рейтинговый поток(м³/ч)4Максимальная голова(м)42Рейтинг голова(м)38Диаметр впускной трубыRP1 1/4 "ОДиаметр Utlet TipeNpt1 "Ввод Powwer(КW.)0. 98IP -классIP42
Длина корпуса насоса 6 1/2 футов Власть 85/60/40 Вт Макс.поток 17,5 галлонов в минуту Макс. голова 15,5 футов Текущий 0,74/0,6/0,44А Напряжение/Частота 115/230В 50/60Гц Корпус насоса Чугун Перекачиваемая жидкость Вода Класс изоляции ЧАС Степень защиты IP44 Диапазон температур жидкости 2-110℃ Максимальное давление в системе 1.0МПа
Напряжение питания220-240V 50/60 Гц, PEМоторная защитаВнешняя защита не требуетсяIP -классIP44Изоляционная классЧАСВлажность(Раствор)Максимум 95%Системное давление1 0 МПаСогласиеCE/ GS/ EMC/ LVD/ ROHS/ REACKТемпература окружающей среды0ï½+40●Температурный классTF110Температура жидкости-30ï½+110● (Гликол до 50%)Напряжение/ частота230 В/50 ГцКорпус насосаЧугунЭнергия (EEI)≤0 23-Part2
Напряжение питания 220~240 В, переменный ток, защитное заземление Защита двигателя Внешняя защита не требуется класс IP IP44 Класс изоляции ЧАС Влажность (РХ) Макс. 95% Давление в системе 1,0 МПа Согласие EMC/RoHS/REACH/TUV/CE/EEI/CCC Температура окружающей среды -30℃~55℃ Температурный класс ТФ 95 Температура жидкости -20℃~+95℃ Связи/Союзы Molex/TE
