Макс. расход (м³/ч) |
5.5 |
|
Номинальный расход (м³/ч) |
3 |
|
Расчетное давление |
1.0МПа |
|
Макс. напор(м) |
45 |
|
Номинальный напор (м) |
30 |
|
Класс защиты |
IP44 |
|
Напряжение |
Переменный ток 220 В/50 Гц |
|
Макс. входная мощность |
600 Вт |
|
Макс. скорость |
5000об/мин |
|
Класс защиты |
IP44 |
|
Напряжение |
Переменный ток 220 В/50 Гц |
|
Макс. входная мощность |
600 Вт |
|
Макс. скорость |
5000об/мин |
Предмет номер.:

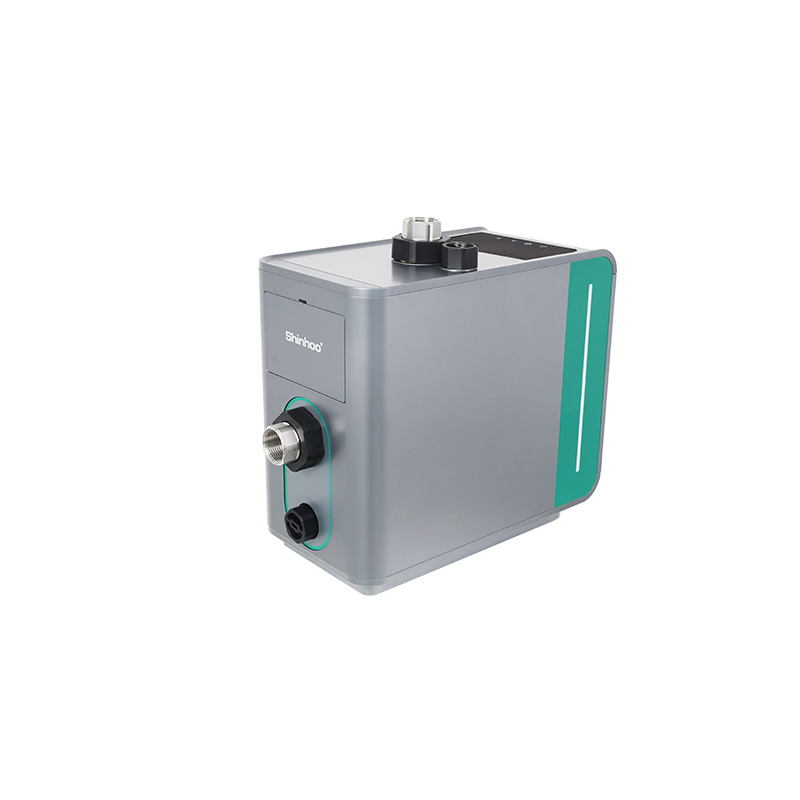

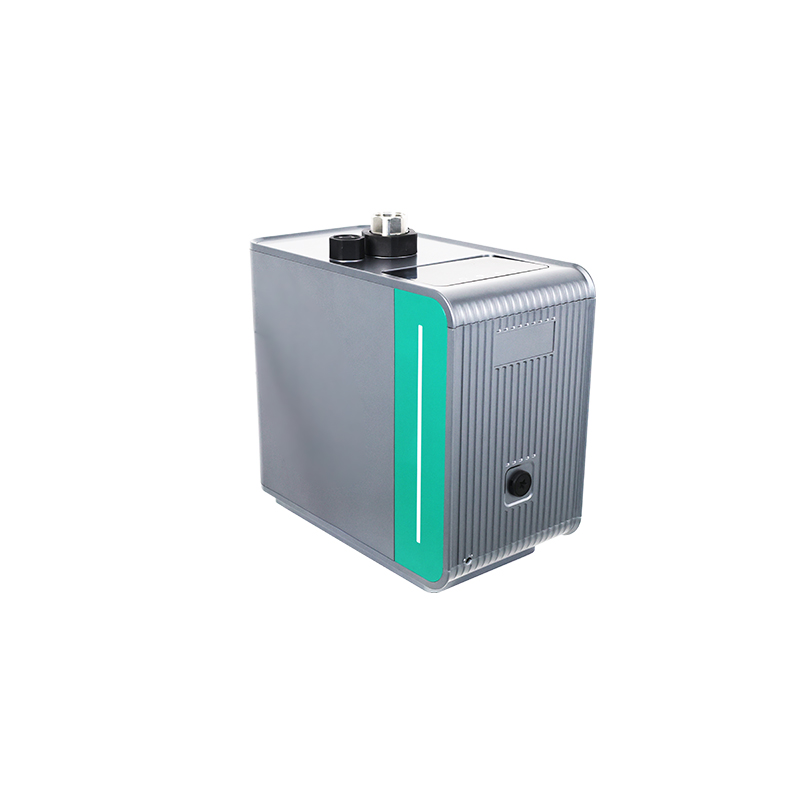

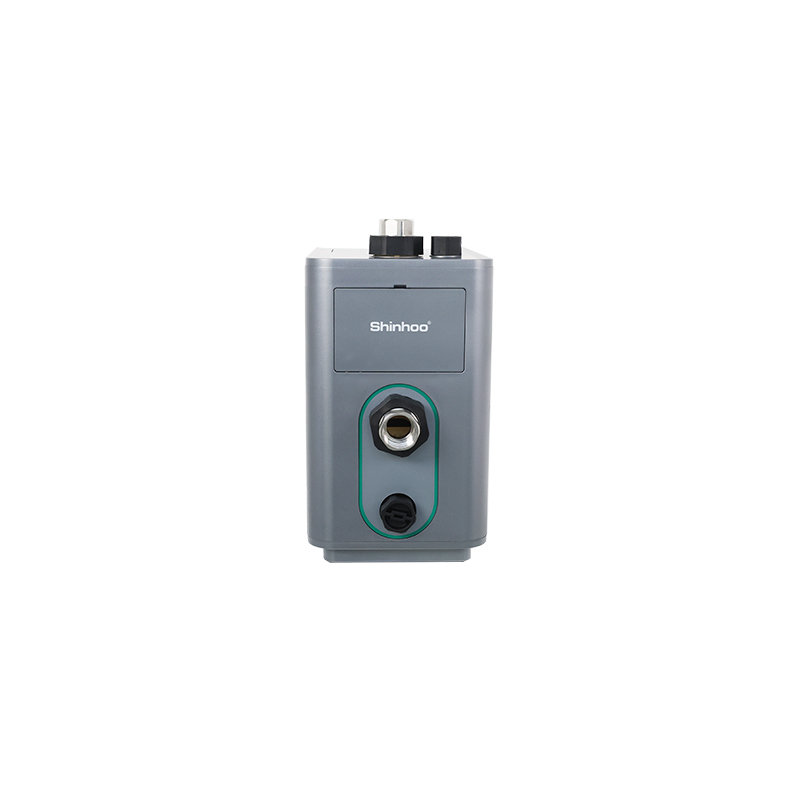

PFM03-30EC Pro1. Повышение давления коммерческой воды
2. ГКруглый водозабор для бытовых нужд
3. Пвосстановление бытового водоснабжения
Сертификация продукции
Продукция соответствует требованиям сертификации CCC, GS (CE), EMC, RoHS, REACH, WRAS.
Преимущества
1. Алгоритм управления синхронным двигателем с постоянными магнитами без датчиков положения эффективно снижает вибрацию двигателя, снижает шум насоса и повышает его эффективность.
2. Используется интеллектуальная технология управления, которая определяет ток якоря двигателя и обеспечивает обратную связь для управления скоростью двигателя, что позволяет адаптивная регулировка для различных условий эксплуатации. Это решение решает проблему высокого потребления энергии в обычных экранированных насосах, что приводит к высокоэффективной и бесшумной работе.
1 Условия продукта
1.1 Требования к носителям
|
Использовать среду |
вода |
|
Средняя температура воды |
0™„ƒï½ž50€ |
|
Средний показатель pH |
6.5～8.5 |
|
Средняя твердость |
≤25°dH |
|
Содержание твердых примесей в среде |
Диаметр и направление длины твердых примесей ≤ 0,1 мм, а объемная доля ≤ 0,1%. |
1.2 Требования к окружающей среде использования
|
Как использовать |
сохраняйте ось горизонтальной |
|
Высота |
<1000м |
|
Температура рабочей среды |
0™„ƒï½ž55€ (отсутствие замерзания в трубопроводе и водяном насосе) |
|
Использовать при влажности окружающей среды ≤95% |
|
1.3 Требования к среде хранения
Температура окружающей среды при хранении: -20°C～60°C (без замерзания в трубопроводах и насосах)
Влажность среды хранения ≤95%
2. Схема направления установки изделия
При установке водяного насоса вал насоса должен находиться в горизонтальном положении, допускается установка вала насоса под углом ±5°.
Установка водяного насоса в систему должна обеспечивать заполнение полости насоса жидкостью для обеспечения нормальной работы водяного насоса.
Монтаж трубопровода должен осуществляться в соответствии со схемой, а резиновые прокладки должны иметь надежную опору.
3. Запуск и остановка водяного насоса
Время запуска: Время запуска водяного насоса составляет менее 5 с, то есть время от включения питания до достижения максимальной скорости.
Время простоя: время остановки насоса < 3 с, то есть время с момента выключения насоса до момента его остановки.
4. Тип двигателя
|
Тип двигателя: синхронный двигатель с постоянными магнитами |
Материал эмалированного провода: медь |
Материал магнитной стали: NdFeB |
|
Сопротивление постоянного тока в холодном состоянии двигателя при 20°C: 3,77±5%Ом |
Класс изоляции: F |
|
5. Монтажный чертеж
