Максимум поток (м³/ч) | 5. 5 |
Рейтинг поток (м³/ч) | 3 |
Конструктивное давление | 1 0 МПа |
Максимум Голова (м) | 45 |
Рейтинг головы (м) | 30 |
Защитный класс | IP44 |
Напряжение | AC 220V/50 Гц |
Максимум Входная мощность | 600 Вт |
Максимум скорость | 5000 об / мин |
Защитный класс | IP44 |
Напряжение | AC 220V/50 Гц |
Максимум Входная мощность | 600 Вт |
Максимум скорость | 5000 об / мин |
Предмет номер.:
PFM03-30 EC1. Давление коммерческой воды
2. ГлинПотребление градусов для внутреннего использования
3. Ппересечение внутреннего водоснабжения
Сертификация продукта
Продукты соответствуют требованиям CCC, GS (CE), EMC, ROHS, Reach, WRAS
Преимущества
1 Алгоритм управления синхронным двигателем постоянного магнита без датчиков положения эффективно снижает моторную вибрацию, уменьшает насосную эффективность, и эффективность насоса
2 Используется интеллектуальная технология управления, которая обнаруживает ток моторного якоря и обеспечивает обратную связь по управлению скоростью двигателя, обеспечиваяАдаптивная корректировка для различных условий работы Это решение решает проблему высокого энергопотребления в обычных экранированных насосах, что приводит к высокоэффективной и низкому шуму.
1 условия продукта
1 1 Требования к СМИ
Используйте среду | вода |
Средняя температура воды | 0●ï½50● |
Среднее значение рН | 6. 5ï½8. 5 |
Средняя твердость | ≤25 ° DH |
Твердое содержание примеси в среде | Диаметр твердой примеси и направление длины ≤ 0 1 мм и объемное соотношение ≤ 0 1% |
1 2 Использовать требования к среде
Как использовать | сохранить горизонтальную ось |
Высота | <1000м |
Рабочая среда температура | 0●ï½55 ● (нет явления замерзания в трубопроводе и водяном насосе) |
Используйте влажность окружающей среды ≤95% |
1. 3Требования к среде хранения
Хранение температуры окружающей среды: -20 ° Cï½60 ° C (без замерзания в трубопроводах и насосах)
Влажность среды хранения ≤95%
2. Диаграмма направления установки продукта
Когда водяной насос установлен, вал насоса должен находиться в горизонтальном положении, а вал насоса должен быть установлен под углом ± 5 °
Установка водяного насоса в системе должна гарантировать, что полость насоса заполнена жидкостью, чтобы водяной насос мог работать нормально
Установка трубопровода должна проводиться в соответствии с диаграммой, а резиновые колодки должны быть хорошо поддерживаются
3 запуск и остановка водяного насоса
Время запуска: время запуска водяного насоса составляет менее 5 с, то есть время от питания до максимальной скорости
Время простоя: время остановки насоса <3S, то есть время, когда насос отключен, когда он перестает работать
4 Тип мотора
Тип двигателя: постоянный синхронный мотор магнитов | Эмалированный проволочный материал: медь | Магнитная стальная материал: ndfeb |
Сопротивление холодного состояния постоянного тока при 20 ° C: 3 77 ± 5%Ом | Класс изоляции: ф | |

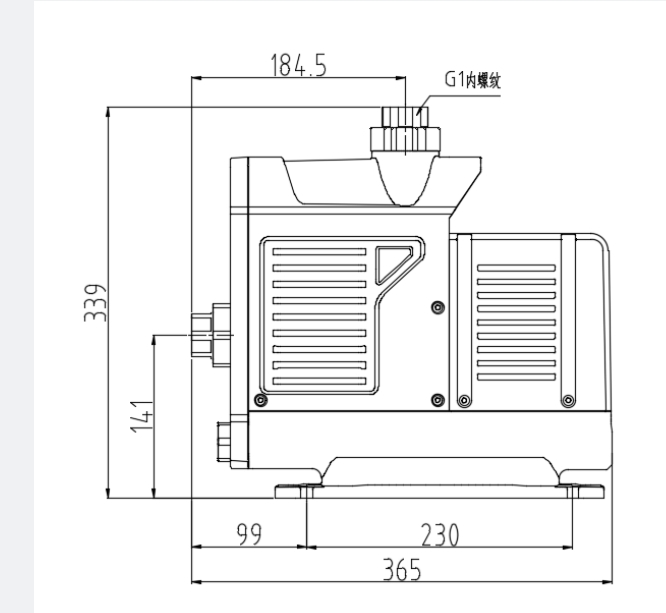

5Полем Установочный чертеж
