Макс. поток |
6,6 галлонов в минуту |
|
Макс Хед |
39 футов |
|
Максимальная входная мощность |
45 Вт |
|
Максимальная эффективность |
23% |
|
Напряжение |
24 В постоянного тока |
|
Класс изоляции |
ЧАС |
|
Шум |
＜42дБ(А) |
|
Уровень защиты |
ИС44 |
Предмет номер.:

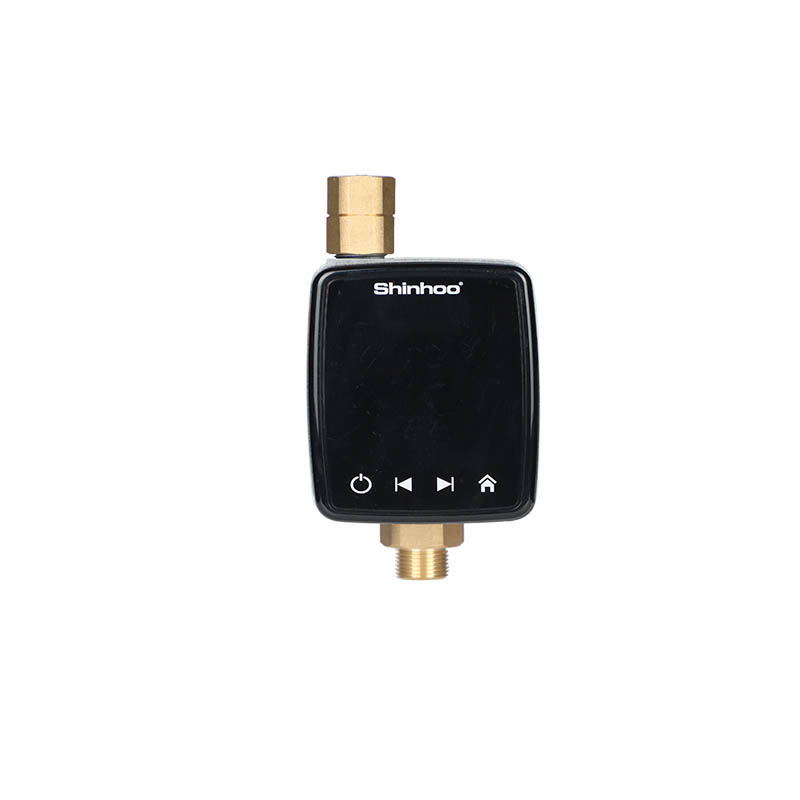

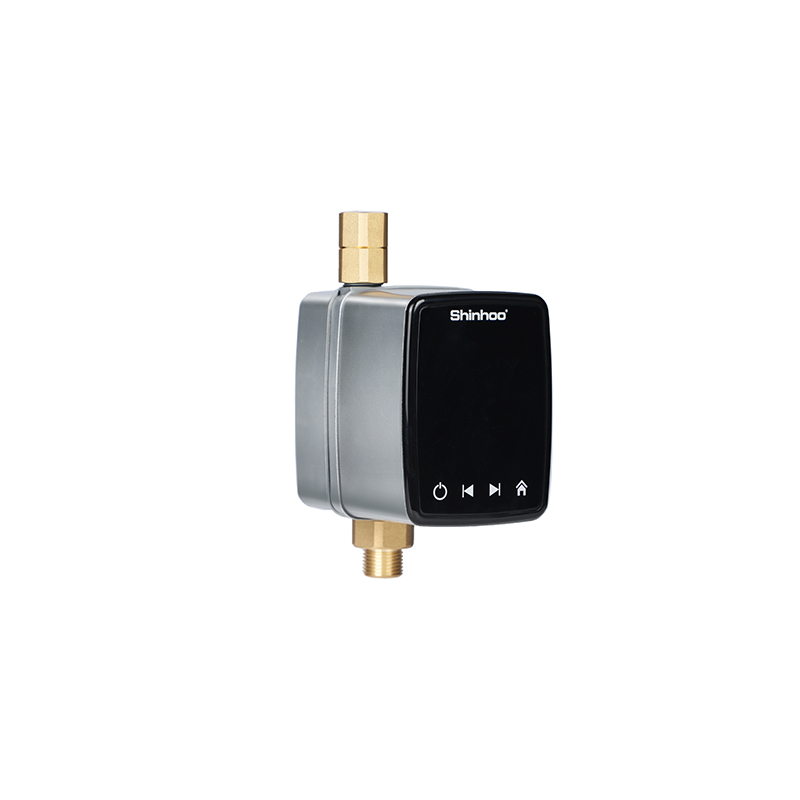

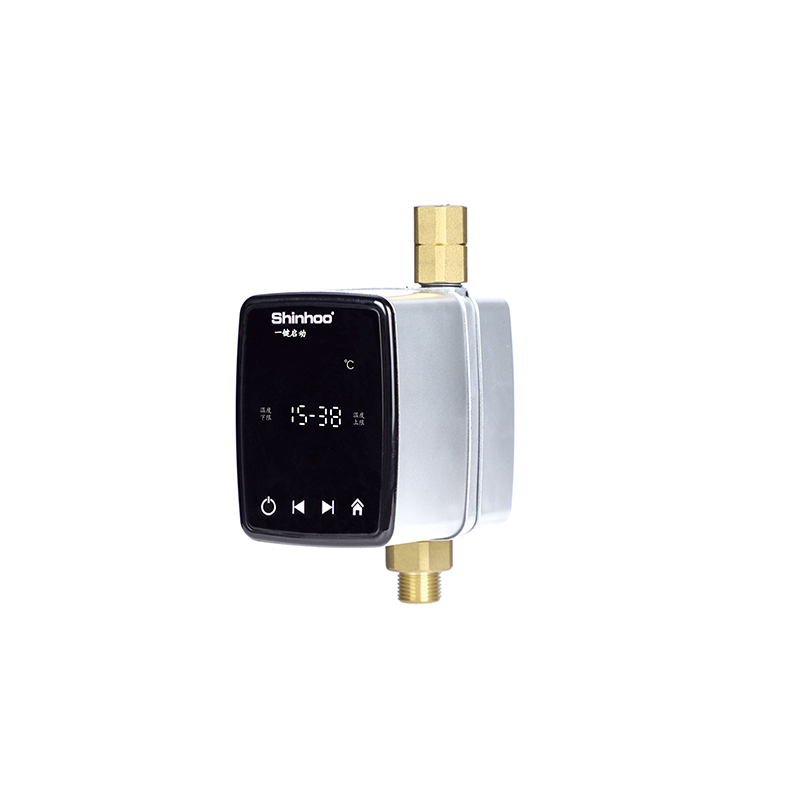

SPA 15-12EСистемы бытового отопления и бытового водоснабжения
Кондиционерсистемы
Один кнопка пуск:пользователинажмите кнопку «Пуск»,Насос начинает работать, когдатемпература воды достигаетверхний предел заданной температурыили отсутствие потока в трубопроводе, когданасос перестает работать после начало щелчка по кнопке «старт» можно отключить снова прокачать.
Функция синхронизации:Текущее времянаходится в установленном периоде времени, еслитемпература воды ниже, чемустановленный предел температуры,Насос начинает работать, когда водатемпература достигает заданнойпредел температуры или отсутствие потока втрубопровод, когда насос останавливаетсябег.
Функция круглосуточного режима:Если водатемпература ниже нижнего пределапредел установленной температуры,Насос начинает работать, когда водатемпература достигает верхнего пределазаданной температуры или нетпоток в трубопроводе, насос останавливаетсябег.
Нажмите «Начать введение»:поднимите кран примерно на 1 секунду, насос начнет работать, когда температура воды достигнет верхнего предела установленной температуры илив трубопроводе отсутствует поток, насос останавливается или работает непрерывно в течение 3 мин. до температуры ниже верхнего предела установленной температуры, когда насос останавливаетсябег.
Условия эксплуатации (вал в горизонтальном положении)
Использовать среду:пресная вода или вода +гликоль(≤50%) смесь
Средняя температура воды:0℃~80℃
Температура окружающей среды:0℃~+40℃.
Давление на входе:>0,05бар
Твердость носителя:25°дН
Относительная влажность воздуха:95%максимум
Чертеж установки
Для установки электропривода серии SPA15-12E Насос, стрелка на корпусе насоса указывает направление потока жидкости через корпус насоса.
При монтаже электронасоса в линию вход и выход должны быть установлены с двумя прилагаемыми прокладками.
При установке вал электронасоса должен находиться в горизонтальном положении.
