Номинальное напряжение |
380 В |
Номинальный напор |
32м |
|
Номинальный расход |
16 м³/ч |
Максимальный напор |
48м |
|
Максимальный поток |
23 м³/ч |
Класс изоляции |
Ф |
|
Расчетное давление |
10бар |
Вибрация |
＜ 2,8 мм/с |
|
Класс защиты |
IP54 |
Частота |
50 Гц |
|
Номинальный ток |
4.52А |
Номинальная мощность |
2200 Вт |
|
Шум |
＜ 63 дБ(А) |
Максимальная мощность |
3100 Вт |
Предмет номер.:

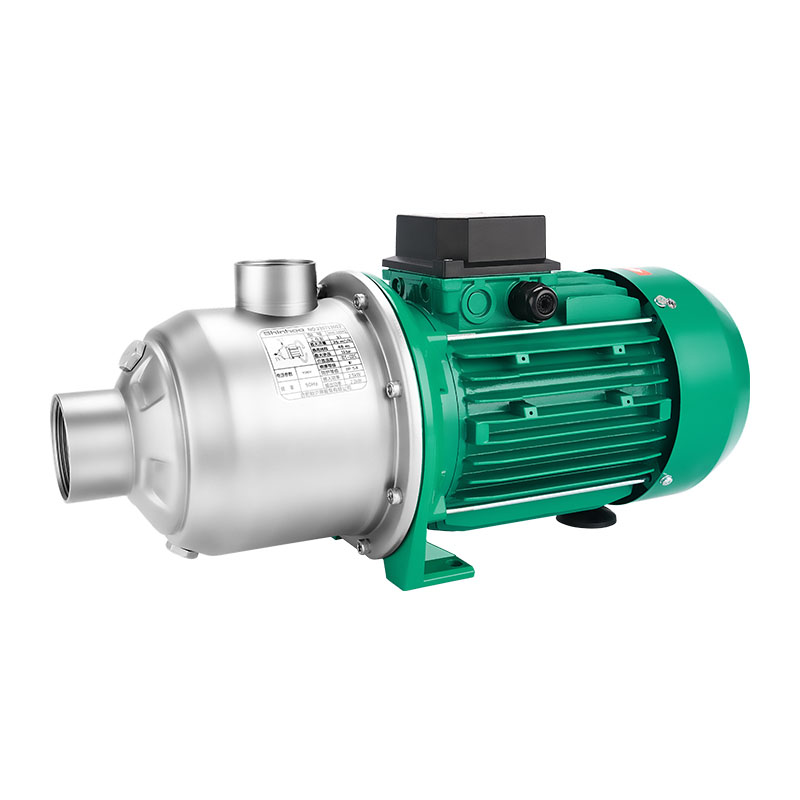

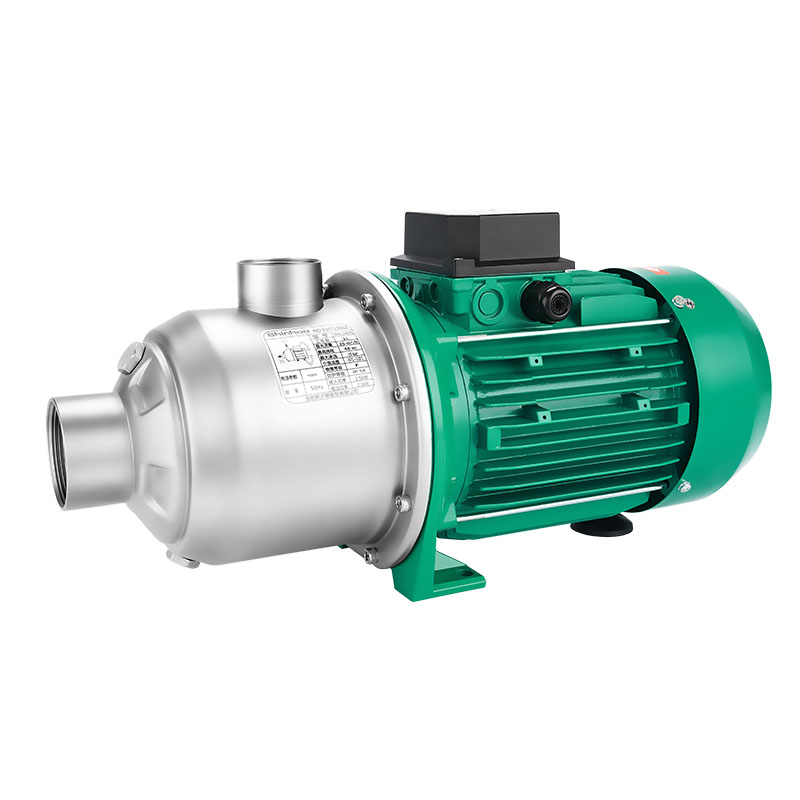

MHI-1604QВодоснабжение и повышение давления
Промышленная циркуляционная система
Система жидкостного охлаждения зарядной станции
Система жидкостного охлаждения хранения
Системы бытового водоснабжения
Системы циркуляции горячей воды и отопления, вентиляции и кондиционирования воздуха
Промышленные циркуляционные системы
Системы очистки и полива сада дождеванием
Системы жидкостного охлаждения центров обработки данных
1. Материал – Нержавеющая сталь
2. Многоступенчатое рабочее колесо, высокий напор
3. Двунаправленное механическое уплотнение, простота обслуживания
4. Компактная блочная конструкция
5. Все гидравлические детали, контактирующие с жидкостью, такие как ступенчатые камеры, рабочие колеса и диффузоры.
Условия труда
1. Электропитание: 1～220В/50Гц;
2. Максимальное давление в системе: ≤1,0 МПа;
3. Класс изоляции: F;
4. Степень защиты: IP54;
5. Температура транспортируемой жидкости: -25℃～90℃;
6.Передаваемая жидкость: чистая вода;
7. Данный водяной насос подходит для перекачивания питьевой воды, горячей воды, технической воды, конденсата, смеси этанола и воды (с максимальным содержанием этанола 40%), а также других жидкостей, не содержащих минерального масла, длинных волокон и едких веществ.
Заметки о дизайне
1. Защита двигателя для трехфазного двигателя переменного тока является дополнительной функцией или должна быть обеспечена на месте.
2. Однофазный двигатель переменного тока, оснащенный встроенной тепловой защитой двигателя и конденсатором.
Сертификация продукции
Продукт соответствует требованиям сертификации 3C.
Требования к среде применения
|
Использовать среду: смешанный раствор чистой воды/воды и этиленгликоля (≤50%) |
Средняя температура воды: 0 ～ 110℃/-25℃ ～ 110℃ |
|
Средний уровень pH ： 6,5-8,5 |
Средняя твердость ： 25°dH |
|
Содержание твердых примесей в среде: диаметр и направление длины твердой примеси ≤ 0,1 мм, а объемная доля ≤ 0,1% |
|
Требования к среде обслуживания
|
Использование: держите вал горизонтально |
Высота: ＜ 3000м |
|
Рабочая температура окружающей среды: -25℃ ∼ 55℃(нет замерзания трубопровода и водяного насоса) |
Рабочая влажность окружающей среды: ≤95% |
Требования к среде хранения
Температура окружающей среды при хранении: -30℃∼60℃(нет замерзания трубопровода и водяного насоса)
Влажность среды хранения: ≤95%
Фабричная инспекция
|
Проверка герметичности машины |
Обнаружение изоляции двигателя |
Определение выдерживаемого напряжения |
|
Обнаружение тока утечки |
Обнаружение сопротивления заземления |
Мощность холостого хода, обнаружение тока |
|
обнаружение поворота |
|
|
Тест на надежность
|
Испытание гидравлических характеристик |
В тест на вибрацию |
Н тест шума |
|
Испытание давлением воды |
Испытание электробезопасности всей машины |
Тест уровня защиты |
|
Испытание в солевом тумане |
Испытание на тепловой удар |
Повышение температуры |
|
Тест на конденсат |
Л тест на жизнь |
Тест «Старт-стоп» |
|
Испытание на воздействие высокой температуры и влажности |
|
|
Инструкции по установке и технике безопасности
1. Перекачиваемая жидкость может иметь высокую температуру и давление. Перед перемещением и разборкой насоса необходимо слить жидкость из системы или закрыть запорные клапаны с обеих сторон насоса во избежание ожогов.
2. В зимнее время, когда перекачиваемой средой является чистая вода, если насосная система не работает или температура окружающей среды ниже 0°С, следует слить жидкость из трубопроводной системы во избежание замерзания и растрескивания корпуса насоса.
3. Если насос не используется в течение длительного времени, закройте вентили на входе и выходе насоса и отключите питание насоса. Если вы обнаружите, что двигатель перегрелся или работает ненормально, немедленно закройте вентили на входе насоса, отключите питание насоса и обратитесь к местному дилеру или в сервисный центр.
4. Храните изделие в недоступном для детей месте. После установки следует принять меры по изоляции, чтобы дети не могли к нему прикасаться.
5. Направление установки водяного насоса таково, что осевое направление насоса является горизонтальным.
6. Водяной насос необходимо установить так, чтобы исключить попадание дождя, воды, открытого огня и других воздействий.
7. Водяной насос не должен напрямую соприкасаться с твердыми предметами.
8. Запрещается запускать водяной насос без воды во избежание износа механического уплотнения или возгорания машины.
9. Перекачиваемая жидкость должна быть текчей, чистой, некоррозионной и невзрывоопасной, не содержать волокон и минеральных масел. Диаметр и длина твердых частиц должны быть ≤0,1 мм, а объемная доля должна быть ≤0,1%. Насос не предназначен для перекачивания легковоспламеняющихся жидкостей, таких как растительное масло и бензин. При использовании насоса в условиях высокой вязкости производительность насоса снижается, поэтому при выборе насоса следует учитывать вязкость перекачиваемой жидкости.
Кривая производительности
Данная кривая производительности подходит для воды нормальной температуры, например, для насоса, работающего с неводной средой; гидравлические характеристики насоса будут снижены, поэтому при выборе насоса необходимо учитывать характеристики жидкой среды.
Flow-Head
Поток-Мощность
