Номинальное напряжение |
380 В |
Номинальный напор |
35м |
|
Номинальный расход |
4м³/ч |
Максимальный напор |
42м |
|
Максимальный поток |
9,5 м³/ч |
Класс изоляции |
Ф |
|
Расчетное давление |
10бар |
Вибрация |
＜2,8 мм/с |
|
Класс защиты |
IP54 |
Частота |
50 Гц |
|
Номинальный ток |
1,78А |
Номинальная мощность |
750 Вт |
|
Шум |
＜60 дБ(А) |
Максимальная мощность |
1050 Вт |
Предмет номер.:

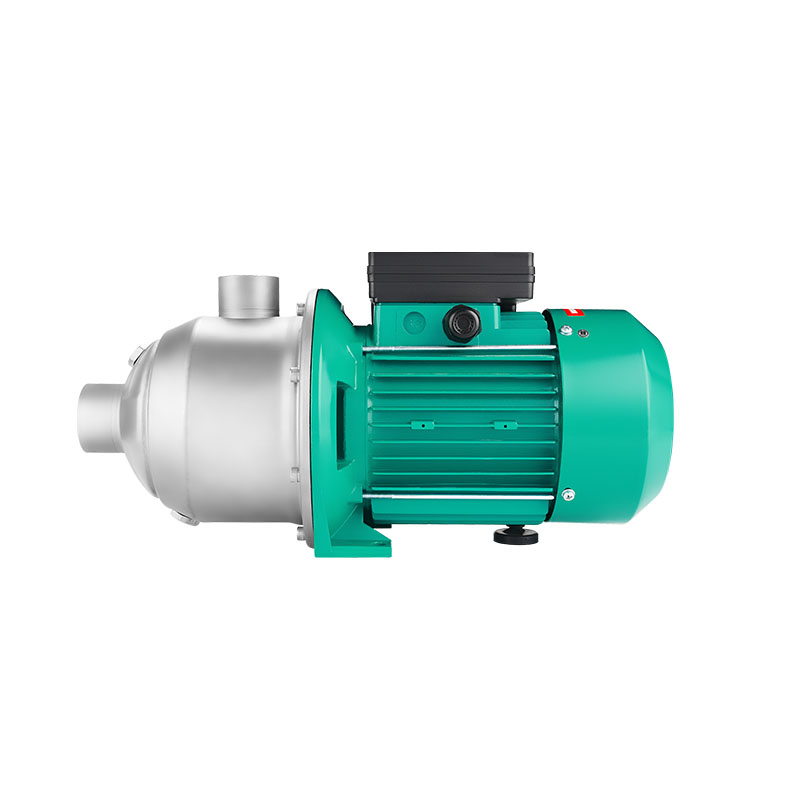

MHI-404QВодоснабжение и повышение давления
Промышленная циркуляционная система
Система жидкостного охлаждения зарядной станции
Система жидкостного охлаждения хранения
Системы бытового водоснабжения
Системы циркуляции горячей воды и отопления, вентиляции и кондиционирования воздуха
Промышленные циркуляционные системы
Системы очистки и полива сада дождеванием
Системы жидкостного охлаждения центров обработки данных
1. Материал – Нержавеющая сталь
2. Многоступенчатое рабочее колесо, высокий напор
3. Двунаправленное механическое уплотнение, простота обслуживания
4. Компактная блочная конструкция
5. Все гидравлические детали, контактирующие с жидкостью, такие как ступенчатые камеры, рабочие колеса и диффузоры.
Условия труда
1. Электропитание: 1～220В/50Гц;
2. Максимальное давление в системе: ≤1,0 МПа;
3. Класс изоляции: F;
4. Степень защиты: IP54;
5. Температура транспортируемой жидкости: -25℃～90℃;
6.Передаваемая жидкость: чистая вода;
7. Данный водяной насос подходит для перекачивания питьевой воды, горячей воды, технической воды, конденсата, смеси этанола и воды (с максимальным содержанием этанола 40%), а также других жидкостей, не содержащих минерального масла, длинных волокон и едких веществ.
Заметки о дизайне
1. Защита двигателя для трехфазного двигателя переменного тока является дополнительной функцией или должна быть обеспечена на месте.
2. Однофазный двигатель переменного тока, оснащенный встроенной тепловой защитой двигателя и конденсатором.
Сертификация продукции
Продукт соответствует требованиям сертификации 3C.
Требования к среде применения
|
|||||||
Требования к среде обслуживания
|
Использование: держите вал горизонтально |
Высота: ＜ 3000м |
|
Рабочая температура окружающей среды: -25 ℃ ∼ 55 ℃ (нет замерзания трубопровода и водяного насоса) |
Рабочая влажность окружающей среды: ≤95% |
Требования к среде хранения
Температура окружающей среды при хранении: -30℃∼60℃(нет замерзания трубопровода и водяного насоса)
Влажность среды хранения: ≤95%
Фабричная инспекция
|
Проверка герметичности машины |
Обнаружение изоляции двигателя |
Определение выдерживаемого напряжения |
|
Обнаружение тока утечки |
Обнаружение сопротивления заземления |
Мощность холостого хода, обнаружение тока |
|
обнаружение поворота |
|
|
Тест на надежность
|
Испытание гидравлических характеристик |
Испытание на вибрацию |
Тест на шум |
|
Испытание давлением воды |
Испытание электробезопасности всей машины |
Тест уровня защиты |
|
Испытание в солевом тумане |
Испытание на тепловой удар |
Повышение температуры |
|
Тест на конденсат |
Жизненный тест |
Тест «Старт-стоп» |
|
Испытание на воздействие высокой температуры и влажности |
|
|
Инструкции по установке и технике безопасности
1. Перекачиваемая жидкость может иметь высокую температуру и давление. Перед перемещением и разборкой насоса необходимо слить жидкость из системы или закрыть запорные клапаны с обеих сторон насоса во избежание ожогов.
2. В зимнее время, когда перекачиваемой средой является чистая вода, если насосная система не работает или температура окружающей среды ниже 0°С, следует слить жидкость из трубопроводной системы во избежание замерзания и растрескивания корпуса насоса.
3. Если насос не используется в течение длительного времени, закройте вентили на входе и выходе насоса и отключите питание насоса. Если вы обнаружите, что двигатель перегрелся или работает ненормально, немедленно закройте вентили на входе насоса, отключите питание насоса и обратитесь к местному дилеру или в сервисный центр.
4. Храните изделие в недоступном для детей месте. После установки следует принять меры по изоляции, чтобы дети не могли к нему прикасаться.
5. Направление установки водяного насоса таково, что осевое направление насоса является горизонтальным.
6. Водяной насос необходимо установить так, чтобы исключить попадание дождя, воды, открытого огня и других воздействий.
7. Водяной насос не должен напрямую соприкасаться с твердыми предметами.
8. Запрещается запускать водяной насос без воды во избежание износа механического уплотнения или возгорания машины.
9. Перекачиваемая жидкость должна быть текчей, чистой, некоррозионной и невзрывоопасной, не содержать волокон и минеральных масел. Диаметр и длина твердых частиц должны быть ≤0,1 мм, а объемная доля должна быть ≤0,1%. Насос не предназначен для перекачивания легковоспламеняющихся жидкостей, таких как растительное масло и бензин. При использовании насоса в условиях высокой вязкости производительность насоса снижается, поэтому при выборе насоса следует учитывать вязкость перекачиваемой жидкости.
Чертеж установочных размеров
Кривая производительности
Данная кривая производительности подходит для воды нормальной температуры, например, для насоса, работающего с неводной средой, гидравлические характеристики насоса будут снижены, поэтому при выборе насоса необходимо учитывать характеристики жидкой среды.
Flow-Head
Поток-Мощность
